Похоже, этот усилитель пользуется спросом, что на самом деле и не удивительно, так как это самый дешевый способ приобщится к электрометрическим измерениям. По этой причине было решено создать тему посвященную данному прибору и его доработкам.
Усилитель У5-11 разработан Минским Научно Исследовательским Приборостроительным Институтом (МНИПИ). Разработка была завершена в 1978 году. Серийно производился на мощностях производственного объединения «Белвар» с 1984-го до 1992-го года включительно. (период производства в процессе уточнения).
Главный конструктор усилителя Глубокий И.А. он же являлся и главным конструктором В7-45.
У5-11, предназначен для измерения малых токов, а так же напряжений в том числе от высокоомных источников. Входное сопротивление усилителя более 1Е15 Ом (1 ПОм). При измерении токов, усилитель работает как трансимпедансный преобразователь ток-напряжение с коэффициентами преобразования от 1Е13 В*А до 1Е3 В*А. При этом максимальное выходное напряжение может доходить до ±10В (на самом деле несколько выше, около ±13В).
Усилитель в процессе его жизненного цикла претерпел одну существенную модернизацию. Основные различия между ранним и поздним вариантом были в корпусе, ранний вариант усилителя производился в малогабаритном корпусе типа Надел-75. Более поздний вариант усилителя производился в собственном оригинальном корпусе, который имел меньшие габариты, нежели малогабаритный корпус типа Надел-75. Еще одно существенное различие между ранним и поздним вариантами усилителя заключается в использованном электрометрическом коммутаторе и входном разъеме.
В раннем варианте усилителя использовался оригинальный коммутатор для данного усилителя. В качестве входного разъема был использован малогабаритный триксиальный разъем с сапфировым изолятором типа BNC. Такие же разъемы применялись во внешнем многоканальном коммутаторе из ЗИП В7Э-42.
В позднем варианте усилителя был применен электрометрический коммутатор типа «ромашка», который так же применялся и в других приборах (Например В7Э-42, В7-49, В7-57/1). Также слегка модернизированный вариант коммутатора "ромашка" применялся в пикомперметрах А2-1 ... А2-4. И стандартизованный триаксиальный разъем с сапфировым изолятором диаметром 10мм, который применялся так же в приборах В7Э-42, В7-49, В7-57 (/1,/3,/4) и последующих, вплоть до пикоамперметра А2-4.
Еще незначительно различие заключается в типе сверхвысокоомных резисторов. В раннем варианте усилителя резисторы номиналом 10ГОм и 1000ГОм были типа «КВМ», в позднем варианте применялись резисторы типа С3-15.
Ранний и поздний варианты усилителя:
В качестве входного каскада усилителя применена транзисторная пара НТ002. Данная транзисторная пара была разработана МНИПИ и производилась на производственных мощностях МНИПИ (от кристалла до корпусирования). Данная транзисторная пара выступает как буфер с очень высоким входным сопротивлением для последующего ОУ 140УД17.
А для чего конкретно такие применяются? Измерение малых токов - это слишком обще. Вот, например, измерение тока одного электрона - это более интересно))
Я измеряю следуещее (не с помощю У5-11 по по сути тот же прибор В7-49): 1. Входной ток ОУ с алиекспреса проверка на оригинальность. 2. Утечки конденсаторов 3. Утечка контактов реле
Каков вопрос, таков и ответ. На самом деле, в радиолюбительских измерениях: Как выше сказано - утечки всего и вся, не упомянут например отбор транзисторов по утечкам, диодов и т.д. Компарирование высокоомных резисторов и мер сопротивления. Так же измерения напряжений в схеме без воздействия на нее, особенно актуально в высокоомных цепях.
На самом деле применений масса, но извините, я это расписывать не буду, так как это потянет как минимум на достаточно большую статью, если даже не на небольшую книжку. Вопрос в другом, при вашей постановке вопроса, у меня складывается впечатление. что вам приборы такого класса не нужны, как не нужны и измерения, которые можно производить данными приборами. Так чего зачем беспокоится. А если все же интересно, то в целом, информация в интернете есть, да она не собрана в одном месте/или посте на форуме, но кого это останавливало? Куча книг выложено в общий доступ и т.д. По книгам, если все же интерес есть, то рекомендую прочесть "Техника электрометрии" под авторством Илюкевич А.М. 1976 года издания. Несмотря на то что книге уже больше чем полвека, информация в ней до сих пор актуальна и при понимании, что в ней написано, вопросы вроде "для чего такой прибор можно применить" - отпадут сами собой.
Открыта удобная площадка с выгодными ценами, поставляющая весь ассортимент продукции, производимой компанией MEAN WELL – от завоевавших популярность и известных на рынке изделий до новинок. MEAN WELL.Market предоставляет гарантийную и сервисную поддержку, удобный подбор продукции, оперативную доставку по России.
На сайте интернет-магазина посетители смогут найти обзоры, интересные статьи о применении, максимальный объем технических сведений.

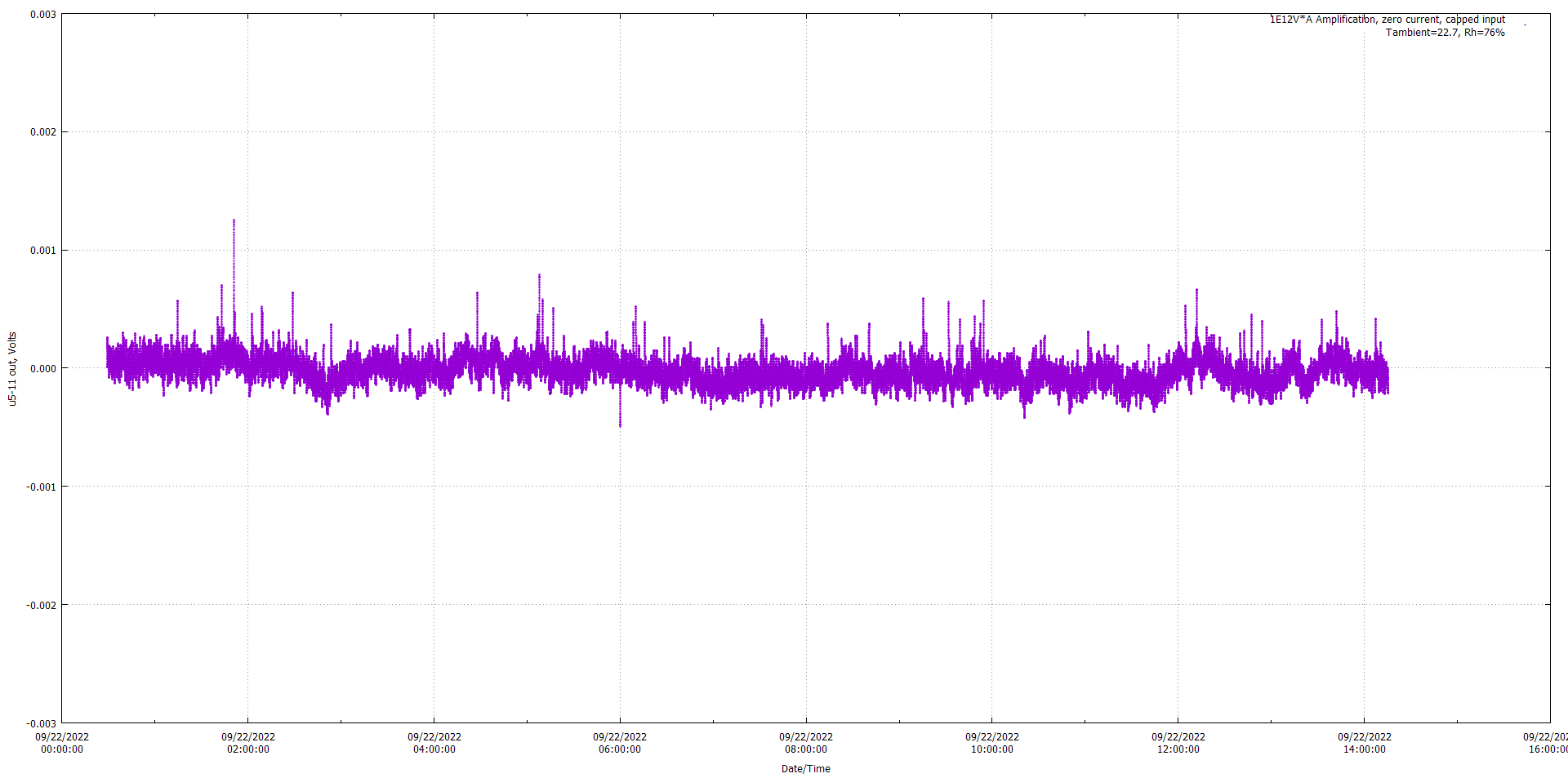

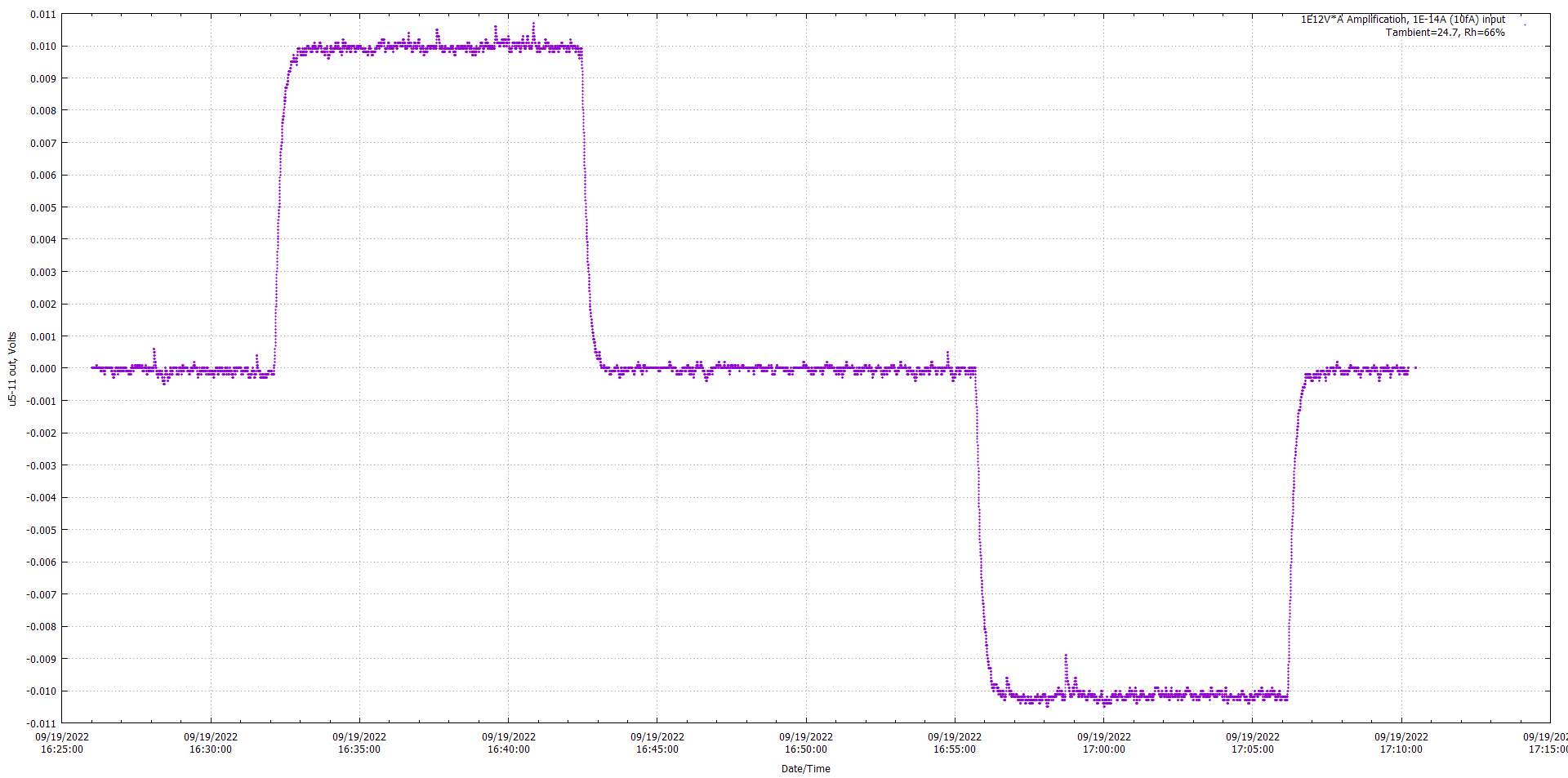

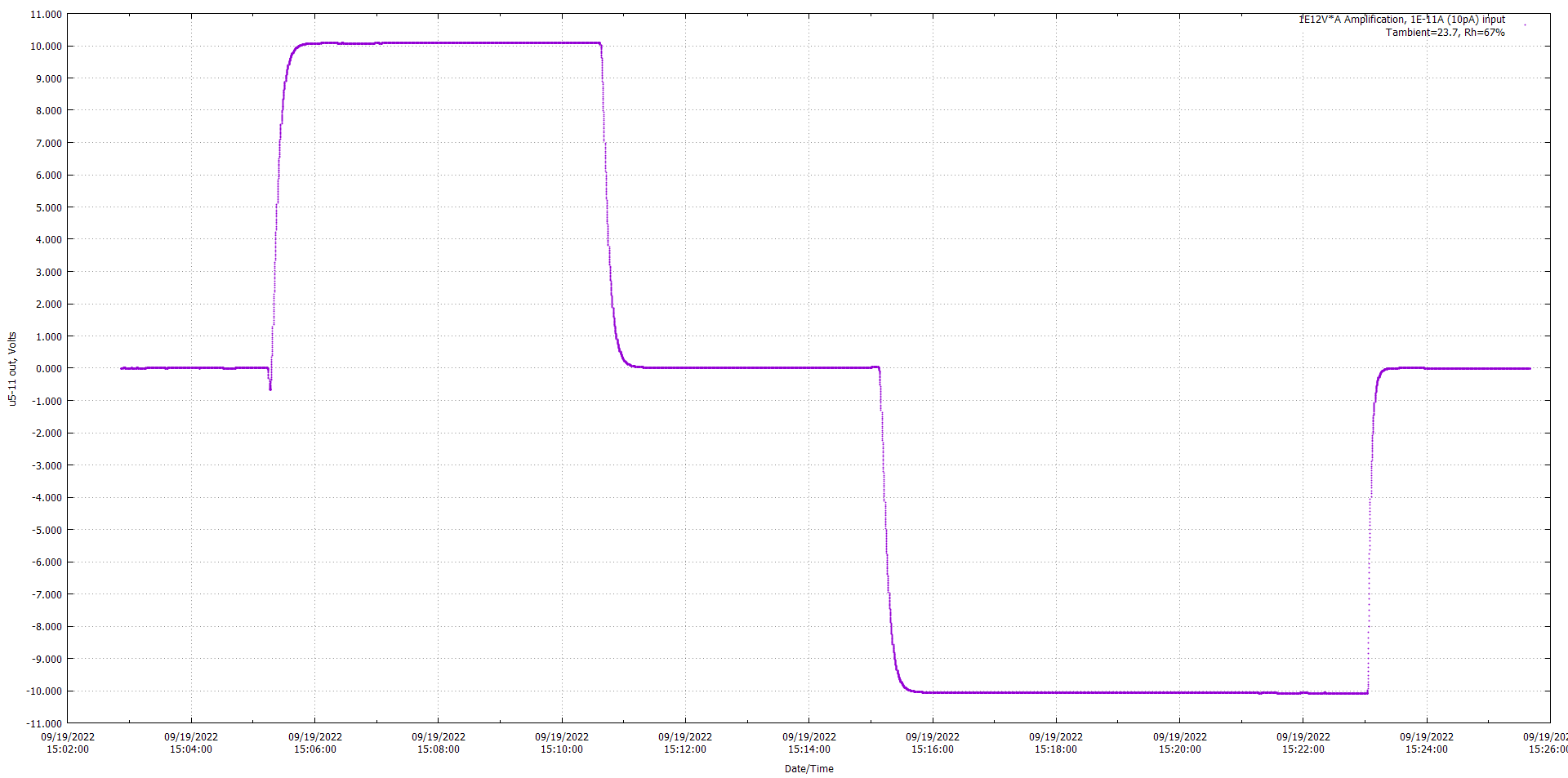

В силу ряда причин, запланированная статья по данному прибору так и не была закончена. Но так как были произведены определенные измерения, считаю, что могу ими поделится.
Так же могу подтвердить, что входное сопротивление усилителя в режиме измерения потенциалов составляет более 1 Пета Ом. При этом после установления входного тока (зарядились все изоляторы и диэлектрическая абсорбция изоляторов перестает влиять), входное сопротивление приближается к 10 Пета Ом (немногим ниже). Измерение входного сопротивления проводились при входном напряжении 100В, ток контролировался прибором В7-45. 1Е-1В*В (выходное напряжение усилителя 10В при 100В входных).
Продукция MOSO предназначена в основном для индустриальных приложений, использует инновационные решения на основе более 200 собственных патентов для силовой электроники и соответствует международным стандартам. LED-драйверы MOSO применяются в системах наружного освещения разных отраслей, включая промышленность, сельское хозяйство, транспорт и железную дорогу. В ряде серий реализована возможность дистанционного контроля и программирования работы по заданному сценарию. Разберем решения MOSO
подробнее>>
Это стоковый прибор, с заменой электролитических конденсаторов на новые, местами Большей емкости. Вход естественно так и остался на НТ002.
Насчет же переделки входного каскада на что-то другое - тут я особо не вижу смысла. "0" усилитель держит вполне себе уверенно. Насчет шума - его можно сделать меньше, переделав усилитель, но нужно ли.
Привет всем! Пытаюсь разобраться в схеме У5-11 (у меня прибор в корпусе типа Надел-75). Возник вопрос по части установки нуля через потенциометр на передней панели прибора, на схеме обозначен как "R1". Этот резистор имеет перемычку между 2 и 3 выводами, вывод 2 подключен к R19, а вывод 1 к R20 (стрелками указал). А для чего резисторы R19 и R20 соединены напрямую (зеленым показал)? По схеме всё сходится и прозванивается мультиметром, но получается, что эти резисторы R1, R19 и R20 обходятся и напряжение приходит на вывод 5 микросхемы D3 минуя их? При вращении R1 напряжение на 5 выводе D3 никак не изменяется (примерно 8,5 В), на выводе 4 напряжение около 4 В. Видимо, из-за этого на выводе 10 всегда напряжение около 15 В. Не подскажете, в исправном приборе при установленном нуле прибора, на 10 выводе D3 должно быть напряжение, близкое к 0?
