Часы на газоразрядных индикаторах

[Гефестион]

Можно и без панелек обойтись.

так никто панель не опознает? вроде это по любому газоразрядная ИГПП-100/100, ИГПП-10000 или подобная. так ?

Кстати, в чём между ними разница, толком никто не знает Вроде одна с военной приёмкой, другая с гражданской.

[m.ix]

да печально у них панелек нету пл31а-п(((((

Да. Две ИН-13 покупал. Диоды для дешифратора, 500 резисторов... Не дорого. МК там дёшево покупал, DS18b20 за 80 рублей.

а у них свой склад что ли?

На митёк съездишь и там купишь ИН-13
в цокольном этаже где всё моргает и сверкает

[O-LED]

Задумался сколько эта панель стоила новая при производстве - стало страшно .......

[m.ix]

А я на буке 286 работал, там по более была
Бук это громко сказано, чумодан как швейная машинка чайка.

[SLvik]

Лампы ИН-24 переменного тока, а я просто меняю полярность.

А как ты меняешь полярность? Кроме H-bridge ничего на ум не приходит

По три транзистора с каждой стороны лампы, а управляет ими нижний правый декатрон.

так никто панель не опознает? вроде это по любому газоразрядная ИГПП-100/100, ИГПП-10000 или подобная. так ?

Кстати, в чём между ними разница, толком никто не знает Вроде одна с военной приёмкой, другая с гражданской.

Разницы нет.
Я менял дохлую ИГПП-10000 на ИГПП-100/100 и работает не хуже.


А чо ты хош с неё сделать?

[O-LED]

А чо ты хош с неё сделать?

Пока не знаю, но с таким числом пикселей можно развернуться, и дать волю фантазии. чтото типа часы-календарь-термометр+ бегушкой какую нибудь информацию, и т.д.

[SLvik]

Тогда лучше целую МС6205 найти или ИГВ-70 или ПИУ-2.
А так задолбаешься схему ваять для 100х100 точек.

[O-LED]

А так задолбаешься схему ваять для 100х100 точек.

Как придет - посмотрю. если ключи можно будет использовать, то их оставлю. а логику полюбому переделывать буду.

[SLvik]

Эту плату можно оставить, только она не на все 10000 точек.
Она на строки рассчитана и есть пропущенные вертикальные и горизонтальные струны.
А логику контроллером можно заменить.

[Foks]

Если делать графический дисплей на МК, то регистров будет многовато.... Хотя, можно уложиться в 20 линий портов. И частота рефреша: 60 Гц * 100 = 6 кГц. Многовато, если учесть, что нужно будет целую сотню пикселей переписать, но вполне реализуемо. При тактовой в 16 МГц, будет хавать процентов 10 процессорного времени.

P.S. 25 регистров на матрицу (8 линий данных) + 4 регистра для защелок предыдущих 25-и регистров (еще 8 линий данных + 4 строба). И того, 29 микросхем. Звучит страшно, но на практике реализовать не сложно.

[O-LED]

SLvik общем если её заполучу(счас торгуюсь с хозяином) то тогда немного понадоедаю тебе с вопросами.
кстати сколько минимум может стоить панель с одной платой?? Целые дисплеи в рабочем состоянии встречаются от 500руб. Если предложить 250 руб только за панель как думаешь нормально?

[SLvik]

Лучше взять целый дисплей (МС6205 я имею ввиду) и цена его до 1000р нормально.

[O-LED]

Foks а как в ней поле организовано?? ведь не 100 на 100. Каждую строка отдельно можно вывести?

[Av4arik]

А есть газоразрядники типа ИН1-ИН12 только с несколькими цифрами в одной лампе?

[Гефестион]

Отечественных таких нет. Импортные многоразрядные индикаторы, у которых в каждом разряде стопка из 10ти цифр (как в обычных ИНках), называются "пандиконы", это мега редкая вещь, их даже на ебее не найти. Помимо пандиконов существуют также панаплексы. Это плоские газоразрядные индикаторы (как правило, на много разрядов), у которых цифры формируются из сегментов. Т.е. как у ВЛИ или светодиодных индикаторов - обычные семисегментные разряды. Панаплексы не такие редкие, как пандиконы, но их тоже найти непросто, и стоят они недёшево.

Пандиконы (ZM1200- 14 разр, ZM1202- 12 разр, ZM1206- 8 разр).jpg

(65.53 КБ) 1019 скачиваний

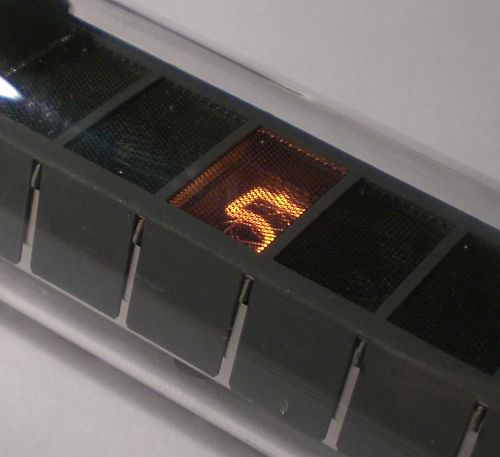

Пандикон zm1206 - цифра 5.jpg

(47.37 КБ) 748 скачиваний

[Av4arik]

Пандиконы значит... Жаль что их недостать... A по каким ценам на ебэйе уходят такие?

[suslogon]

за все время наблюдения за ебеем пандикон я видел только один раз...
он был рабочим, но не в суперхорошем состоянии - чутка погнуты выводы, да ип оюзанный похоже нормально так...
торги начались с 30 баксов, я торговался до 70) в итоге пандикон ушел то ли за 150, то ли за 180)))

[suslogon]

SLvik, правда что гр панели нельзя гонять долго тем более на статичной картинке, а то выгорают?

[SLvik]

SLvik, правда что гр панели нельзя гонять долго тем более на статичной картинке, а то выгорают?

Конечно выгорают, я же выкладывал выгоревшую МС6205.


Кстати ещё один оригинальный корпус.

Часы.

Минуты.


Самовар 1973 года.

Вот его видео

Поскольку К133ИД1 кончились, как я делал прошлые одноламповые часики, поставил опять BU2090.
В статике тоже работает не греется вообще.

[stalker_radiokot]

видел еще буржуйскую лампочку, которая умела показывать единичку десятков - т.е. могла показать от 0 до 19. Но судя по всему - это вообще дикая редкость.
