Достался старый японский факс Telesmile FAX 320, сделан в ещё той настоящей Японии в 1991 году на настоящем стальном шасси, модель NISSEI OPTO Co., Ltd. Работает до сих пор. Жаль, факсов уже ни у кого нету, некому послать смайл.
Помимо каучуковых валков и шестеренок с шаговыми редукторными моторчиками, главной платы с кучей всяких тогдашних микросхем есть там красивый блок питания вход 220 выход два разьема - один 7 контактный, другой 8 контактный.
Поделитесь, пожалуйста, ссылкой на схему подобных БП, что там выходит аж на 15 штырьков шлейфа главной платы?
Лампа рабочая. Что там еще может быть полезного в хозяйстве. ?

я утилизировал 10 ка 2 разных факсоф в основном порнослоники
да бп там к4ласный можно снять и моторы с щестиренками...кнопки индюк...

вы плату переверните - и узнаете что половина штырьков заправлена.Обычно выходит 5 и 24-40 в.

половина штырьков заправлена - в смысле запаяна?
Он весь в коробе экрана, не видать снаружи. Но потрошить придется.
А моторчики как можно запустить? С каждого по 6 разноцветных проводов идет. Нафига так много?

Запараллелены там провода он имел ввиду наверное.
Шесть проводов - это униполярные шаговики (две обмотки со средней точкой у каждой). Им драйвер надобно. А драйверу генератор импульсов. A4988+ne555. A4988+arduino. (Самые простые варианты)
У нас факс есть. Он обучен нежданным позвонившим на звонки отвечать. Ругает их заместо людей на свой манер. Автоматизация, однако

деревня, Вы его,факс то положите лет на писят в сарай,потом продадите за 100500 денег

Если пройтись по штырькам омметром, то можно найти запараллеленные выводы. Или тупо замерить напряжения.

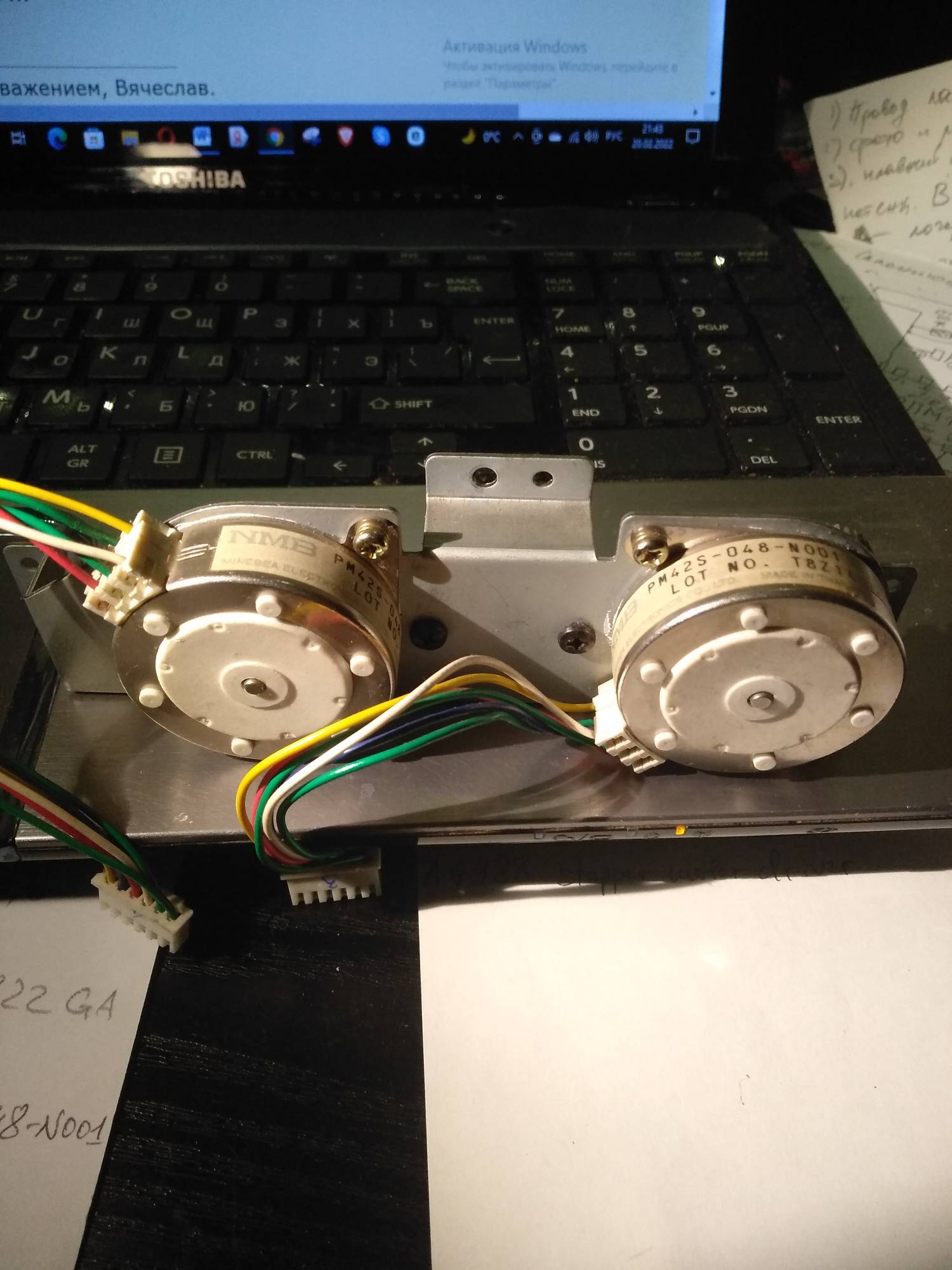

Нашел я у японцев эти шаговики. NBM PM 42S-048-N001. Но что интересно - по заводской спецификации от них три провода из двигателя выходят. А у меня шесть. Какой для них драйвер искать?
Для трех проводов не вопрос, а шесть куда цеплять? Дайте, пожалуйста, ссылку на пригодный драйвер.
Как вы написали, A4988+... они все для моторов с 4 выводами. Для 6 проводов не нашел.

деревня, я вам название дал. Оно гуглится и алиэкспресится.
Ещё вот такой неплох ( он слабее раза в два но ваши движки потянет. Зато плата большая, что удобно в работе): https://purelogic.ru/docs/elektronika/d ... ual_ru.pdf
Как подключить униполярный шд к драйверу Для биполярного Шд статьи есть - разбираться надо. Это в двух словах не обьяснить. Это я драйверы писал, но может быть на алике есть платы где драйвер сразу с генератором и крутилкой регулировки оборотов. Даже скорее всего Есть . Не подскажу, Мне такое не надо было.
* моторы за валы покрутите - если вал «шагать» будет - шаговик. Если плавно крутится - другой тип .
С тремя проводами шд никогда не видел... с тремя проводами bldc. Им трёхфазный драйвер нужен - совсем вообще другая тема ...

Добавлено after 6 minutes 1 second:
Сами микросхемы драйверов наверное и в факсе есть. По плате они между гребенкой Мотора и микроконтроллером стоят. Если с деталями туго - можно их использовать. Но проще на али найти подходящее. Современные драйверы лучше намного

Добавлено after 4 minutes 47 seconds:

Либо используются крайние выводы обмоток на удвоенное напряжение, либо тольк половинки обмоток, Но тогда теряется половина мощности.
6 проводов - это повезло. Это сильно лучше чем 5. Два провода от середин обмоток просто оставляются в воздухе болтаться. А 4 оставшихся - на драйвер. Читайте. В интернете полно статей.

Я делал БП (Зу) на блоке питания от панасоника ! 4-5 ампер выдаёт на выходе 12-15 вольт. . А на входе 24 .

Спасибо за подробности. Там вот чего написано:
Step Angle [deg] 7.50
Drive Method 2-2 phase
Specifications
Drive Circuit UNIPOLAR CONST. Drive VOLT. 24 Coil Resistance/Phase [Ω] 45.0 Drive IC 2SC3346
Drive Circuit BIPOLAR CHOPPER Volt 24 Current mA 500.0 Coil resistance [Ω] 11.3 Drive IC BD63877EFV
Судя по этому, он вроде униполярный. А что такое чоппер в данном случае? Может, это и есть генератор импульсов?
Собрать драйвер с генератором - не проблема. Эти шесть проводов с толку сбивают. Средняя точка - а может, фиг с ней, использовать только начало и конец - будет 4, как у всех нормальных моторов? Как вы думаете?

Я ж вам так и написал. Только имейте ввиду, что шд - «токовый» Прибор. Ему надо выставить положенные 0,5 сколько положено ампер крутилкой на драйвере иначе мотор погорит от перегрева.
Напряжение, которое он возьмёт будет зависеть от оборотов. На медленных он и от 12 в пойдёт, а на максимуме ему 48 надо(Судя по вашей вырывке... лучше бы ссылку на документ приложили), чтобы шаги не пропускал. 48вольт «мои» драйверы вроде не могут, уточните. Потому что невостребованной мотором напряжение превращается в рассеиваемую драйвером мощность. Но это уже частности

Добавлено after 17 minutes 36 seconds:
Вы тестером то потыкайте его. Я думаю, там каждая фаза из двух 24 в обмоток по 45 Ом каждая. От средней точки к краям 45 Ом, от края до края -90 Ом.
Тогда выходит, что 48 вольт 0,5 а. Либо 30в (сколько есть) и 0,5 А и не шибко быстро крутить.
А если там другие циферки - другое дело.
Узнать номинально напряжение фазной катушки можно проще - оно равно напряжению блока питания
Вам там писали - бывает от 20 до 40 вольт, которое. Но это тоже огульно делать нежелательно... лучше дш микросхемы драйвера глянуть. Убедиться что схема включения на плате такая же как в уме и т д.

ссылка есть, как не быть.
https://product.minebeamitsumi.com/en/p ... 42S048.pdf
На моторах двухэтажная колодка, из каждой по три провода разноцветных выходят.
Зачем на моторе две обмотки, по всей видимости одна над другой? Не нашел такого феномена в сети.

Самые обычные униполярные шаговики. Очень у них статор интересно сделан.. дёшево-сердито, скажем так. От того и выводы обмоток в два ряда. 2 обмотки затем, что это шаговик. Средние точки для того, чтобы питать без применения мостовой схемы.
http://mypractic.ru/shagovye-dvigateli- ... stiki.html

[uquote="clvr00",url="/forum/viewtopic.php?p=4185583#p4185583"]Самые обычные униполярные шаговики. uquote]
Вы профи, и то удивились. Что взять с меня, дилетанта.
Подскажите пожалуйста, какой драйвер искать у китайцев, чтоб к этим моторчикам подошел? Как он должен называться для поиска?

деревня, я не профи и не удивился:) самые обычные шд. Хуже когда проводов 5 - надо внутрь лезть и средние точки обмоток рассоединять. Но вам повезло.
Вам надо обдумать что я говорил, почитать что советовал и обдумать прочитанное. Просто запустить чтобы крутилось - любой драйвер пойдёт. Чтобы к делу с пользой применить (чтобы максимальный момент выдавить, который там и так крошечный) - это надо обмотки обмерить. Понять какой ток можно дать и какое напряжение потребуется. Отсюда и драйвер выбирать. Там и 10 Ом может быть и 50. Сколько намерите - так и определите что за мотор. Потом по дш ток.
Пока что выпишите с алика а3967. Сделайте мультивибратор на 555. Побалуетесь, вникните. Плата удобна размером. Чтобы просто крутилось и 12 в хватит. Самое главное ток ограничить.
Ну и всё... по третьему кругу я это повторять уже не буду, если что - не обижайтесь пожалуйста

Добавлено after 4 minutes 48 seconds:

Спойлер

Не реклама:

118,71 руб. -5％ | Шаговый двигатель A3967, 1 шт., драйвер двигателя EasyDriver V44 для макетной платы, модуль 3D-принтера A3967
https://a.aliexpress.com/_AlBynN



Эти дешевле и по току мощнее. И вообще лучше, их удобно в cnc шилд пихать, но не удобно с ними без шилда или макетки работать. Очень маленькие и выводы все рядом с шагом 2,54.

76,26 руб. -14％ | Шаговый двигатель Reprap A4988
https://a.aliexpress.com/_AK8v0b

Мы на таких драйверах и таких шд как у вас игрушечный чпу делали

Есть лучше ещё драйвера, но уже дороже и данным моторам без надобности.

[uquote="clvr00",url="/forum/viewtopic.php?p=4186483#p4186483"]деревня, с алика а3967. Сделайте мультивибратор на 555.
Шаговый двигатель Reprap A4988 /uquote]

Спасибо за консультацию. Это очень интересно.
Мне бы такую штуку от китайцев заполучить - чтоб прицепил БП, мотор и все заработало. А к этим драйверам нужно еще задатчик импульсов на 555 чипе. Или он не нужен, уже имеется в драйвере?

Генератора импульсов в драйвере нет. Он подключается ко входу step и от частоты импульсов зависят обороты. Один импульс - один шаг (или микрошаг). Если у вас 48 шагов на оборот, то при частоте 48Гц будет 1 об в секунду (60 в минуту) если не включён микрошаг. Вход dir подтягивается к земле или к +5 в - так выбирается направление вращения.
От этих моторов мало пользы в режиме «просто крутится». Слабенькие они и шумные и больших оборотов не любят. Сверлилку или заточное не выйдет нормально сделать. Они полезны, когда надо управлять перемещением/углом поворота.

Добавлено after 4 minutes 59 seconds:

Спойлер

Однако для проверки шд и для «включил бп и все работает» можно использовать что-то такое:
(Сам не пробовал, мне проще на 555 или ардуине генератор сделать к драйверу)

312,16 руб. -23％ | Многофункциональный микроконтроллер скорости шагового двигателя, модуль переключателя, 2-фазный 4-проводной 4-фазный 5-проводной замедление
https://a.aliexpress.com/_9vUSC7

деревня, перестань портить сделанные цитаты. не удаляй из цитаты служебные символы.

То цитаты целиком не моги. То цитаты, испорченные вследствие удаления букв не моги. Как же цитировать нужные слова нужных авторов, если время немедленного ответа прошло, и в тему накидано разных иных сообщений?
