Имеется в наличии 2 микросхемы AN6884. Как с их помощью сделать схему индикатора на 10 светодиодов? Исходная схема на 5 светодиодов: http://radiokot.ru/circuit/audio/other/04/

существует каскадное и параллельное соединение микросхем-индикаторов.
В каскадном соединении соединяются специальные выводы (их можно назвать выводами переноса). У этой микросхемы таких выводов нет.
В параллельном соединении вход второй (дополнительной) микросхемы соединяется с входом первой через резисторный делитель. То есть когда первая микросхема уже зажгла все свои диоды, на входе второй микросхемы напряжение такое, что зажигается первый диод.
У тебя микросхемы с логарифмической индикацией, поэтому в параллельном соединении будет нарушена логарифмическая зависимость. А просто работать - будет

Спасибо! Буду пробовать

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати

можно еще посоветовать использовать LM3914 (линейная шкала) или LM3915 (логарифм) - они сразу на 10 светодиодов

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.

Подробнее>>

Насчет LM3915. Вчера и сегодня собирал и настраивал этот индикатор, ничего не получается. Светодиоды мигают хаотично. В отсутствии сигнала на входе (5 ножка) постоянно горят 3 светодиода, причем в совершенно противоположных концах шкалы. Аналогично себя ведет схема и при закорачивании входа на землю. Наверное, микруха дохлая, хотя их у меня 2 шт есть и обе себя одинаково проявляют.
Микросхемы, кстати, LM3915-N.

Новый аккумулятор EVE серии PLM для GSM-трекеров, работающих в жёстких условиях (до -40°С)

Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре. Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.

Подробнее>>

Я несколько лет назад делал по схеме во вложении - посмотрите, может, поможет.
Там и печатка есть проверенная.

Поскреб по сусекам - каскадное включение двух LM3914 (т.е. получается 20 светодиодов) с ФНЧ на операционнике на входе (когда-то делалось для усилителя)

Схемы в даташитах КАК ОБЫЧНО !

http://www.biltek.tubitak.gov.tr/gelisi ... LM3914.pdf

https://secure4.vivid-design.com.au/jay ... LM3915.PDF

Сегодня собрал индикатор на 2-х AN6884 в параллельном соединении, как советовал Внештатный сотрудник. Подстроил уровни. Работает отлично. Всем спасибо за участие!

А вот у меня вопрос,есть схема пасивного индикатора.
http://www.bluesmobil.com/shikhman/arts/pokazom.htm

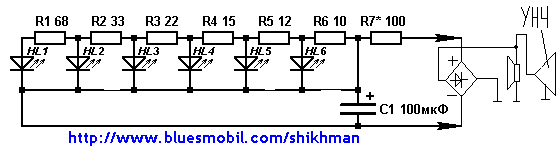

рис 4.
