Поздравляю автора девайса с удачным проектом и победой на конкурсе!
Хочу спросить, автора проекта, не продаёт ли он печатные платы осциллографа. Имею почти все детальки а вот печатную плату
лутом не осилю.
http://radiokot.ru/konkursCatDay2015/06/

Добрый день, подскажите пожалуйста шумит lm858m5, причем шумит в звуковом диапазоне, Вы не сталкивались с таким?
Амплитуда пульсаций 20mV, частота 10KHz.

Спасибо за поздравления.
Смотрю, не дождались размещения статьи, ну да ладно. Потом ссылку придётся менять.

Платы я делал только для себя, на производстве не заказывал. Причём делал не ЛУТом, а по фотошаблону.

LM858M5 сама по себе является импульсным преобразователем, поэтому помехи приходится фильтровать и по выходу и по входу. У себя я таких помех по цепям питания не наблюдал. По какой цепи лезет помеха? Возможно дроссель не очень качественный попался.

Ну он не совсем импульсный, а на переключаются конденсаторах.
А какая амплитуда пульсаций у Вас на выходе?

Ну не линейный же.
Специально разобрал и померял - на С48, С49 +-6мВ, на С50 +-1мВ.
Хотел выложить обновлённую прошивку - по опыту эксплуатации переставил некоторые пункты меню и поменял пару названий пунктов меню, но получил сообщение "Достигнут максимальный общий размер Ваших вложений".

По результатам работы с прибором немного доработал прошивку:
1) поменял местами некоторые пункты меню в режиме осциллографа
2) изменил текст некоторых пунктов меню
3) добавил возможность изменить длительность задержки подачи импульса автозапуска развёртки в режиме автоматической развёртки и увеличил эту задержку до 1,2 периода развёртки. Это улучшило качество синхронизации с сигналами, период которых соизмерим или чуть больше длительности развёртки. Можно ещё увеличить при необходимости. Нужный коэффициент устанавливается в файле global.h перед компиляцией проекта.

В приложенном файле исходники и варианты прошивки под все типы поддерживаемых экранов.

где покупаете smd бусины?

ваши практические наблюдения от применения, как помогают?

а так начитался
https://www.google.com.ua/search?q=ferrite+beads+apps+&oq=ferrite+beads+apps+&aqs=chrome.0.57.10531j0&sourceid=chrome&ie=UTF-8

хотелось бы услышать мнение практика, то есть ваше, так как до этого я считал, что правильная разводка, в частности звездой с накопительными конденсаторами исключает бусины, но они в некоторых случаях как оказалось, позволяют использовать не очень правильную разводку и экономить на емкости конденсаторов, но это мое мнение на данный момент, еще почитаю, может изменится..

Бусины были на работе - они используются в наших устройствах.
Сейчас Москитом пользуюсь почти каждый день. Работает себе и работает. Довольно удобно, во многих случаях удобнее обычных осцилов с щупом, так как не нужно отводить взгляд от точки контроля. Собственно ради этого его и делал, так как зрение село и приходится работать в бинокулярах.
Я не проверял отличие работы схемы с и без бусин, поэтому не могу сказать о разнице. Но если есть возможность, то почему бы не поставить. По поводу соединения земли звездой есть классная статья http://datagor.ru/theory/2851-kak-otorvat-vashe-audio-ot-zemli-by-bruno-putzeys.html.

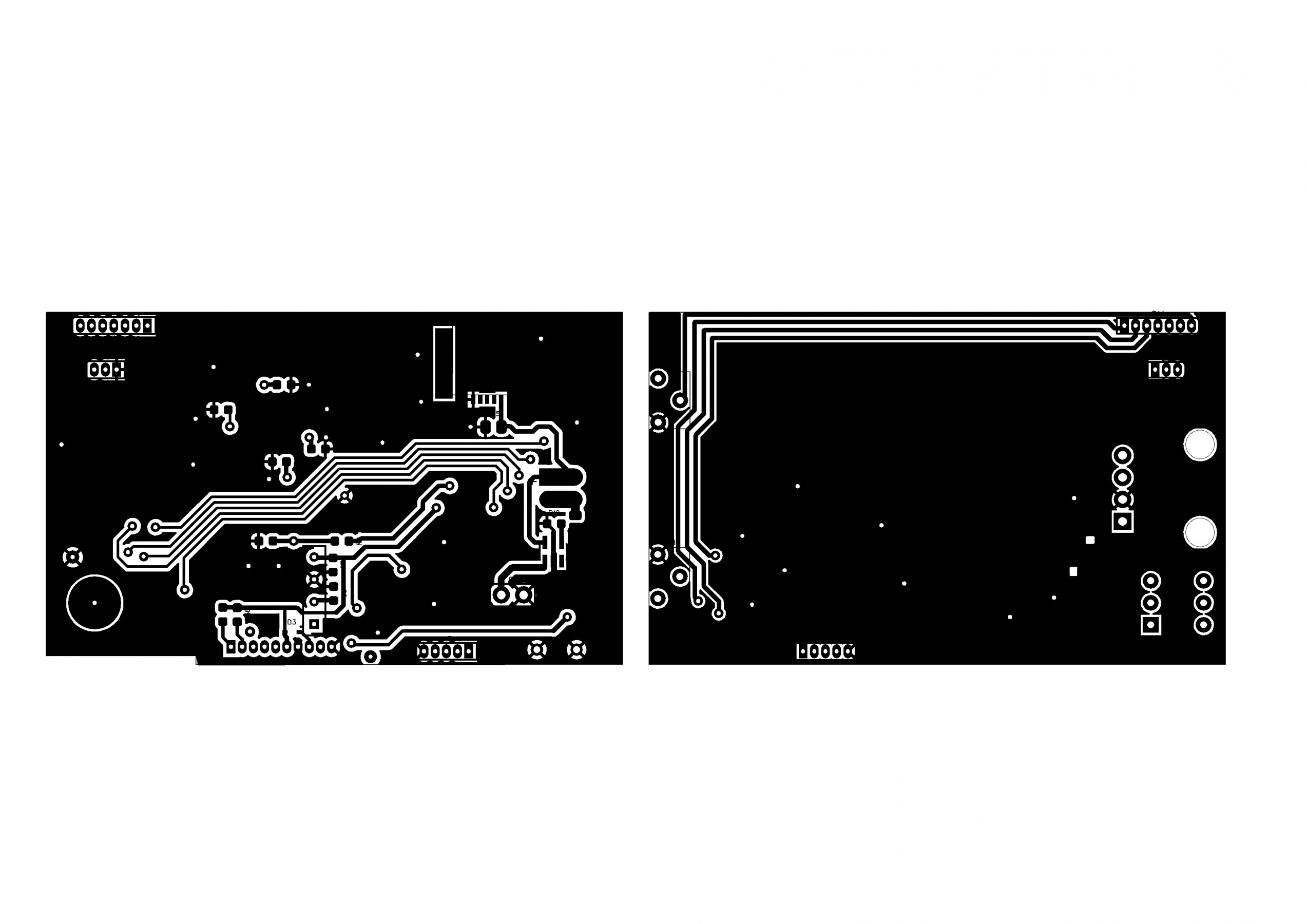

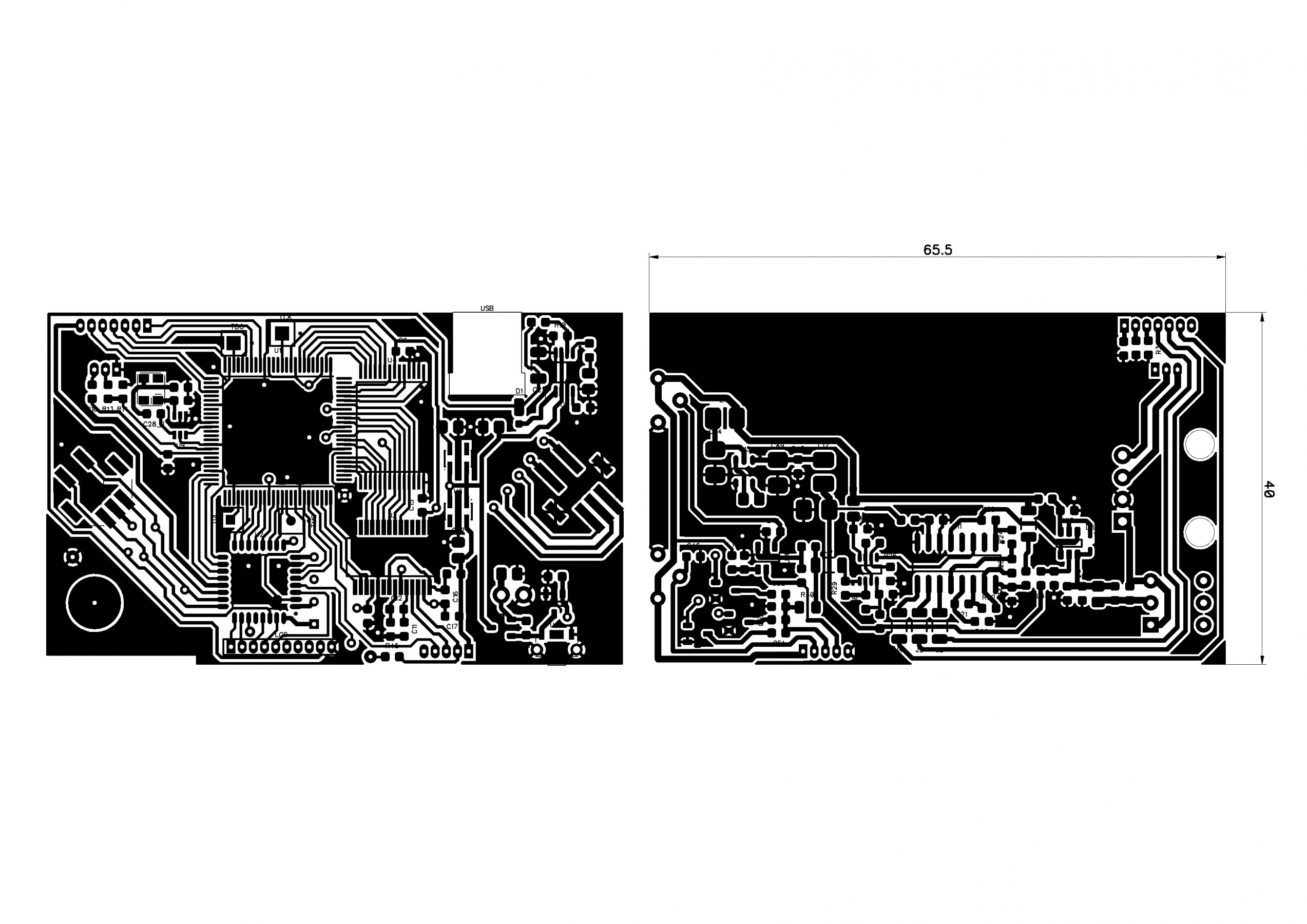

Приложил руку к плате.

Эти файлы для изготовления ПП по ЛУТ или флтошаблону использовать нельзя - кроме дорожек на них выведены контуры компонентов, которые замыкают дорожки - лишние слои включены при выводе на печать.
А где именно прикладывание руки?

Под лут и не задумывался, в этом варианте меньше ошибок под производство ПП.

А нет ни у кого файлов печатных плат?

В конце статьи написано: "В приложенном архиве находяться исходники прошивки контроллера под IAR, проект под Quartus II для Altera (я пользовался Quartus II 9.1) и проект под Altium Designer (12) со схемами и платами, в том числе в *.pdf формате." Это под ЛУТ.

Подскажите можно ли с данным прибором использовать вот такой экран от Нокиа?

В осциллографе используется экран с SPI интерфейсом и с определённым разрешением, под которое подбирался вариант вывода информации. Подключить можно практически любой экран с таким интерфейсом и любым разрешением с переписыванием драйвера под него и заменой практически всех процедур вывода информации для соответствия нужному разрешению. Исходники открыты - дерзайте. Я этого делать не буду.

ладно, спасибо, только я не разбираюсь в программировании...

Добрый день! Возможно ли увеличить напряжение питания до 3.3V ?

Можно, работать будет точно. При этом может не правильно отображаться напряжение батареи. Нужно в исходники смотреть. Но скорее всего там есть возможность поменять "опорное" напряжение на нужное и пересобрать прошивку.

Ясно, спасибо. Отображение напряжения - дело десятое. Главное, что функционал не нарушится.

На измерении напряжения завязано автоотключение при разряде батареи.
