Обмер компонентов

[astrahard]

bsw_m Предложил завести тему.
Итак, сначала замечание для тех кто знает "Транзистортестер". Это замечательное устройство, подкупающее своей простотой обмеряет достаточное число параметров (хвала ПП мастерским Микрочипа за столь стабильный кристалл ATMega). Во многих случаях это достаточно (так думают те господа, которым делают замечания "офтопик!!!" ) Но и, в тоже время, эти обмеры категорически недостаточны для компонентов и узлов самих измерительных приборов и быстрых схем. Очень давно я пытался (повод диплом 1991г.) сделать очень похожее на транзистортестер устройство, но с добавкой измерения частотных свойств (стробоскопическая часто (скоп) и, хотя не доделал до релиза, встретив транзистор тестер вспомнил план). А сейчас речь зашла о еще более тонких свойствах компонентов, выдающих их, так сказать, технологию производства. Ток утечки обратно смещенного перехода, свойство подзатворного диэлектрика.
И, это актуально не только для дискретных компонентов, но для схем на кристалле, любой степени интеграции.

Приглашаю в тему.

[gsmart]

Измеритель характеристик полупроводниковых приборов Л2-56А:



Измеритель параметров
маломощных ВЧ-транзисторов Л2-68:



Измеритель параметров
высокочастотных транзисторов Л2-12:



Измеритель параметров транзисторов Л2-23, 1970 год:




Измеритель параметров транзисторов Л2-54:




Ещё один транзистертестер:

[yurilien]

DY294:

[TIGR]

[uquote="yurilien",url="/forum/viewtopic.php?p=4102101#p4102101"]DY294:[/uquote]+1
И по конденсаторам интересная фича есть.
http://akdatabase.com/AKview/albums/use ... ctions.pdf

[Mickle]

Как поговаривал Нильс Бор: "Я не хочу критиковать...", но у этой ветки явно не хватает конкретики.
Какие классы компонентов и какие их параметры интересуют?
Что значит "обмерять"? О чём речь? О фундаментальных принципах, методологии измерений, о существующей промышленной приборной базе, о показометрах с али, или о любительских самоделках?

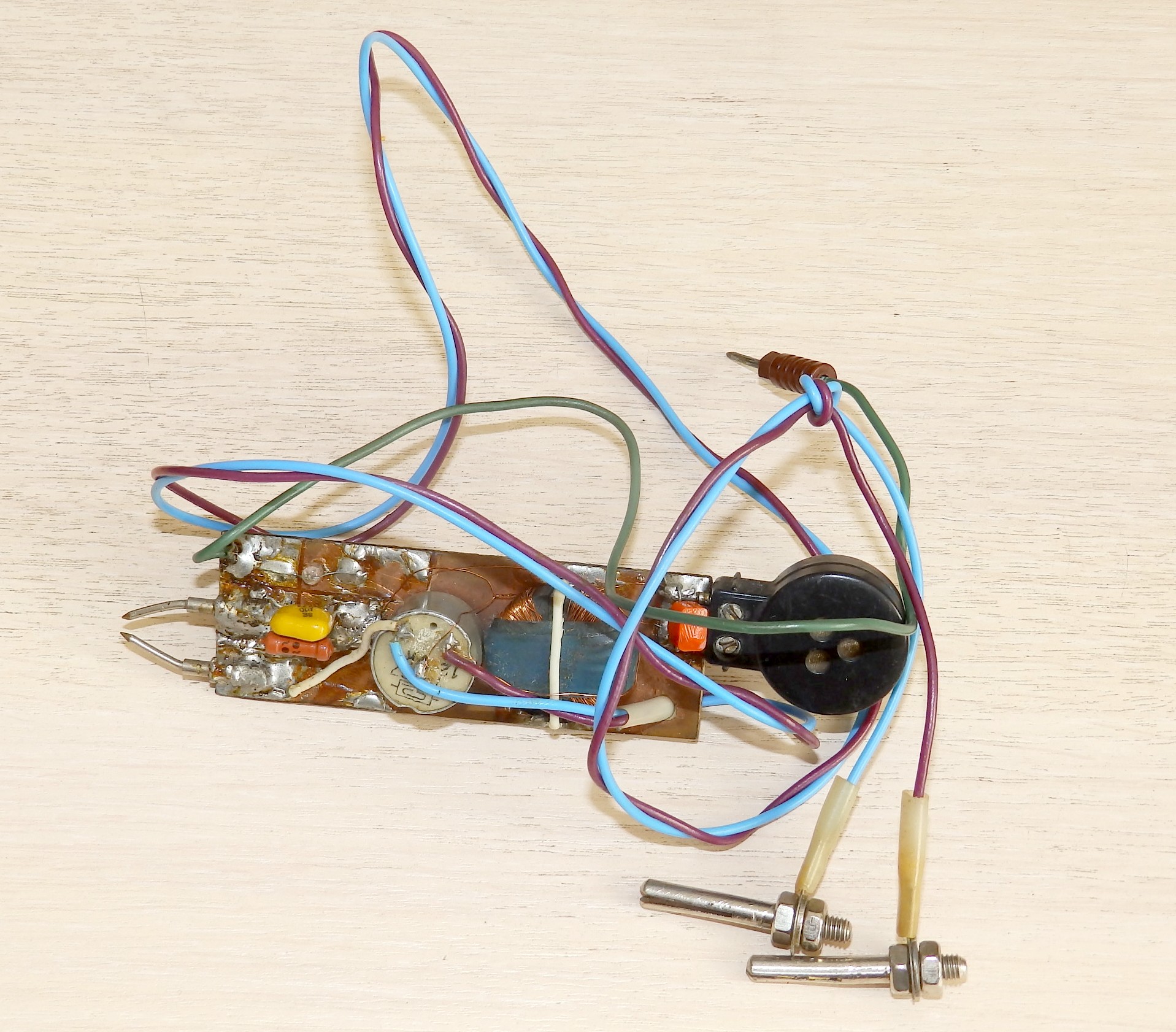

К слову, если последнее, то я тоже могу поучаствовать. Последние лет этак 35 пользуюсь аналоговым транзистор-тестером. Конечно ток утечки обратно смещенного перехода и температурную зависимость им трудновато обмерить, но зато в остальных делах он ни разу ещё не подводил:

[Yuriy_King]

[uquote="Mickle",url="/forum/viewtopic.php?p=4102173#p4102173"]"Я не хочу критиковать...", но у этой ветки явно не хватает конкретики.
Какие классы компонентов и какие их параметры интересуют?
Последние лет этак 35 пользуюсь аналоговым транзистор-тестером. Конечно ток утечки обратно смещенного перехода и температурную зависимость им трудновато обмерить, но зато в остальных делах он ни разу ещё не подводил:[/uquote]
Ну вот, Сами критикуем и Сами без конкретики... Где схема этого "Чуда"???

[gsmart]

Последние лет этак 35 пользуюсь аналоговым транзистор-тестером. Конечно ток утечки обратно смещенного перехода и температурную зависимость им трудновато обмерить, но зато в остальных делах он ни разу ещё не подводил:

Меня для моих хотелок уже лет 20ть вполне устраивает транзистортестер в составе советского прибора ТЛ-4М:

[khach]

Не бейте меня тапочком
https://uk.tek.com/keithley-4200a-scs-p ... r-analyzer

но хотя бы юзермануал стоит посмотреть.
импульсные I-V и capacitance-voltage (C-V) характеристики очень бы хотелось. Хотя как не странно с последним вполне nanoVNA справляется с внешним блоком питания. Можно просто интегрировать часть схемы в самоделку.

[Mickle]

Довольно милая безделушка. Там даже наушники можно подключить, чтобы при просмотре видео не мешать коллегам по цеху, а так же ставить лайки и рейтинги

[khach]

[uquote="Mickle",url="/forum/viewtopic.php?p=4102332#p4102332"]Довольно милая безделушка. Там даже наушники можно подключить, чтобы при просмотре видео не мешать коллегам по цеху, а так же ставить лайки и рейтинги [/uquote]
Ну спереди это просто комп, модуля измерительные сзади сидят, и их может быть куча разных- от электрометрических до измерителй силовых ПП приборов. Можно по тому же принципу и самоделку делать. Там интересно как под заданный тип измерений собирается схема коммутации источников и измерителей, выносные пробники -преобразователи итд.
https://download.tek.com/datasheet/1KW- ... 120120.pdf
там на 2 странице прикольная картинка, в том числе про назначение наушников- прибор через наушники обезьяной управляет , которая схему измерительную собирает. Ну и на набор модулей имеет смысл посмотреть.
