Не могу сообразить как изобразить эту схему на плате. Может кто поможет?

Держи. Hroma

Доброе времени суток, кто может помочь отредактировать печную плату, и перевести ее в формат гербер. к меня не получается сделать чтоб слои не расходились и контур пропадает.

кидай мне в личку

Так?

Теперь придётся месяц бегать, что бы вручить файл.

Теперь придётся месяц бегать, что бы вручить файл.[/uquote]



спасибо, вроде да .

Здравствуйте, хочу попросить переделать для меня рисунок платы.

1. Нужно сделать индикатор 1602 в одну строку.
2. Перевести все детали с СМД на обычные.

Заранее спасибо.

Из 1602 сделать 1601 ?

Там одни резисторы. Ноги трудно раздвинуть?

c ногами может и получилось бы. А вот 1602 нужно сделать в одну строку.
Нет. Там 1602 стоит в 2 строки расположение штырьков. А мне нужно 1602 расположение в 1 строку что бы были штырьки.

Случай более чем тяжёлый. Где на плате что , ни кто не знает.

С правой стороны на 16 разъём 1602.

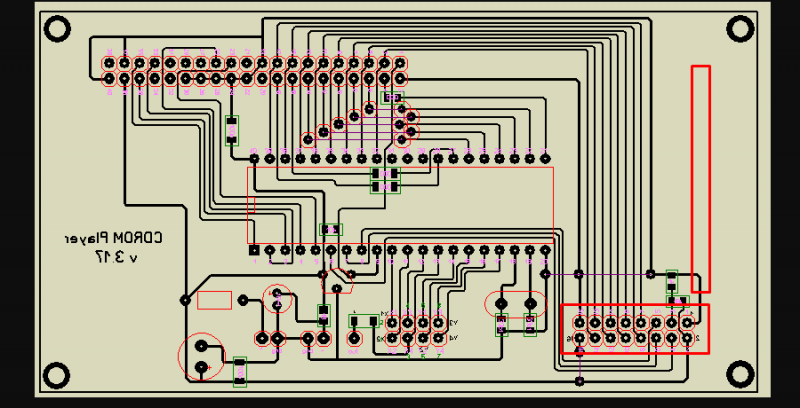

вот разьем справа внизу (двухрядный) нужнло сделать там где я указал красный продолговатым прямоуголником примерно, можно посредине.


вот под эту штуку



Altair, да

Так пойдёт?

Altair, еще как пойдет! Спасибо. Отличная работа.

Altair, а каково вы чтуя, летите исполнять желания лентяя? умнее всех? или хитросстракия? а он будут сидеть у всех на шее!!

Было полчаса свободного времени.

fsem, а не надо никуда бежать, есть время и возможноть - отлично. Нет? Ну и суда,как говориться, нет. Вам , в Виннице, насколько мне известно, слабо представляется, что такое добрые дела. И не забывайте, что раз уж вы зашли сюда, значит либо хотите, что-то кому то дать, например, полезный совет, либо что-то взять. А если так, то к чему тогда этот высер?


Не надо оправдываться за доброе дело. Вы сделали то, что считали правильным и нужным. И я по достоинству оценил Ваш профессионализм и участие.

Доброго времени суток,уважаемые коты!
Помогите пожалуйста нарисовать печатную плату для термометра на микросхеме AT89C2051 и DS18B20.
Вот ссылка на исходные страницы: http://www.svoimi-ru-kami.narod.ru/Term ... S18b20.htm
А это страница с началом моей головной озадаченности: https://forum.homedistiller.ru/index.php?topic=84.0
Ну и собственно сама схема:

Вопросы "на засыпку"-
-Тип корпуса микросхемы
-Размер кварцевого резонатора
-Тип резисторов (смд или выводные)
-Тип транзисторов
-Модель индикатора
-Размер корпуса
-Размер платы
-"конфигурация" платы-
-"этажерка" - когда индикатор отдельной платой микроконтроллер- отдельной платой-, примерно вот так:

(кстати- тоже термометр)
-"угол" -

-"всё на одной плате"-

Это всё надо знать, для того, чтобы в дальнейшем не было проблем с размещением платы в корпусе..

Тип корпуса микросхемы DIP-20
кварц HC-49S
резисторы выводные
кт3107 в корпусе то-92
индикатор китайский с общим анодом COMP-LED-4D-7S-0.56" https://aliexpress.ru/item/32805170905. ... 33ed7YlN39
корпуса нет,буду делать под плату
размер платы и конфигурация на ваше усмотрение
Спасибо.
