 Заголовок сообщения: Кварцевый резонатор.
СообщениеДобавлено: Пт ноя 27, 2009 23:43:09
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Ср дек 06, 2006 02:24:46
Сообщений: 30
Откуда: сами мы не местные.
Рейтинг сообщения: 0
На кварцевых резонаторах одну и ту же частоту указывают иногда в МГц, а иногда в КГц.
Кажется, это означает на каких гармониках работает кварц....
Или я ошибаюсь ?


Вложения:
SDC10698.jpg [186.93 KiB]
Скачиваний: 3216


Последний раз редактировалось котофей Сб ноя 28, 2009 00:01:20, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт ноя 27, 2009 23:50:36
Модератор
Аватар пользователя

Карма: 14
Рейтинг сообщений: 37
Зарегистрирован: Чт дек 11, 2008 14:52:26
Сообщений: 11492
Откуда: град Нижний
Рейтинг сообщения: 0
Чем больше написано циферок -тем точнее частота..
Кварц на котором написано 24.000МГц более похож на эту частоту, чем тот, на котором написано просто 24МГц...


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб ноя 28, 2009 00:00:40
Модератор
Аватар пользователя

Карма: 157
Рейтинг сообщений: 1549
Зарегистрирован: Пт апр 28, 2006 15:26:07
Сообщений: 11850
Откуда: Россия.
Рейтинг сообщения: 0
Медали: 2
Мявтор 3-й степени (1) Лучший человек Форума 2017 (1)
Раньше в советские времена у нас был стандарт, что если частота написана в килогерцах, например 8000 кгц, то это основная гармоника, если в мегагерцах, например 8 мгц, то третья гармоника.

Сейчас все перепуталось. Приходиться включать кварц по осциляторной схеме и измерять частотомером или осциллографом смотреть.
У нас на форуме есть такие темы, где определяют тип кварца и схема осцилятора для проверки.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб ноя 28, 2009 00:05:59
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Ср дек 06, 2006 02:24:46
Сообщений: 30
Откуда: сами мы не местные.
Рейтинг сообщения: 0
aen, точно- точно, именно так я и слышал....


Последний раз редактировалось котофей Сб ноя 28, 2009 00:08:49, всего редактировалось 1 раз.

Вернуться наверх

Импульсный источник питания - расчет за 10 минут в eDesignSuite

Как ориентироваться в огромном количестве существующих вариантов, чтобы выбрать наиболее подходящий для конкретного случая. «Ручной» перебор всех вариантов может оказаться весьма трудоемким процессом, а полученный результат – далеко не оптимальным. Специализированное программное обеспечение, поможет уменьшить количество рутинных операций при проектировании.

Подробнее>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб ноя 28, 2009 00:20:09
Модератор
Аватар пользователя

Карма: 157
Рейтинг сообщений: 1549
Зарегистрирован: Пт апр 28, 2006 15:26:07
Сообщений: 11850
Откуда: Россия.
Рейтинг сообщения: 4
Медали: 2
Мявтор 3-й степени (1) Лучший человек Форума 2017 (1)
В принципе можно с помощью приемника определить частоту основной гармоники используя его вместо частотомера.
У Вас какой кварц? И где хотите его ставить?
Вот по такой схеме делаешь генератор.


Емкости примерно ставишь по формуле. Здорово не критично. Кварц, даже гармониковый в этой схеме «заведется» на основной гармонике.

download/file.php?id=2961

Дальше всех удобней осциллографом посмотреть.
Вот тема.
viewtopic.php?f=28&t=5869
А вообще то по кварцам здесь много тем.


Вложения:
1.JPG [16.48 KiB]
Скачиваний: 1306
Вернуться наверх

Как упростить выбор ИП для промышленного применения?

Компания Mean Well выпускает широкий перечень встраиваемых источников питания с креплением на шасси, имеющих, на первый взгляд, схожие характеристики. Статья расскажет о ключевых особенностях выпускаемых семейств и упростит выбор источника питания для промышленного применения.

Читать статью>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб ноя 28, 2009 00:23:14
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Ср дек 06, 2006 02:24:46
Сообщений: 30
Откуда: сами мы не местные.
Рейтинг сообщения: 0
(Извиняюсь за долгий неответ, - схему искал..... )

Я ищу кварц для работы в диапазоне 88 - 108 МГц.

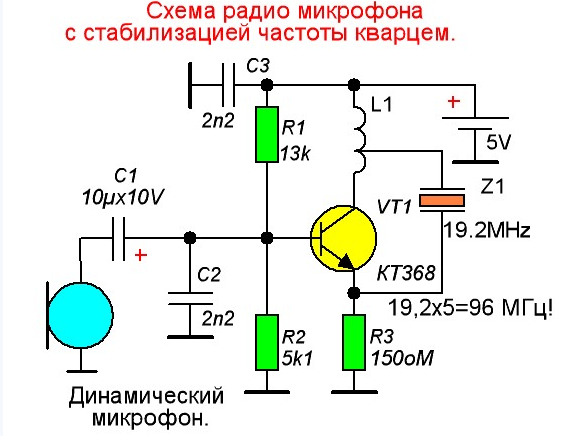

Есть схема , но там вроде кварц работает на 5-й гармонике, значит частота кварца нужна 17,6 - 21,6 МГц.

(Не думайте что я собираю примитивный "жучёк", я уже вышел из того возраста, меня интересует схема кварц. генератора ...... )


Вложения:
Screenshot-73.png [117.64 KiB]
Скачиваний: 1084
Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб ноя 28, 2009 00:42:43
Модератор
Аватар пользователя

Карма: 157
Рейтинг сообщений: 1549
Зарегистрирован: Пт апр 28, 2006 15:26:07
Сообщений: 11850
Откуда: Россия.
Рейтинг сообщения: 0
Медали: 2
Мявтор 3-й степени (1) Лучший человек Форума 2017 (1)
Так в чем проблема?
По опыту знаю, что можно и пятую гармонику взять, но критично все это. Чуть нагрузишь такой генератор, так колебания срываются на третью гармонику. Во вторых если такой диапазон, то модуляция ЧМ. Широкополосную не получите в обычном генераторе, при этом кварц как думаю вам понятно должен работать на основной гармонике, что бы там ЧМ получить. На гармонике никакой ЧМ не получите. Я получал девиацию в обычном кварцевом генераторе на этой частоте порядка +/-25 кгц. Более большую девиация получается с супер VХО, там спавят два кварца в параллель.
http://rf.atnn.ru/s3/s-vxo.html

http://rf.atnn.ru/s3/svxo-exp.html
Линейность модуляционной х-ки не очень, но для голоса нормально.
Основная трудность в катушке последовательно с кварцем. Должна иметь маленькую паразитную емкость. Здесь тоже где то тема есть насчет ЧМ в кварцевом генераторе и рекомендации по намотке этой катушки.

Насчет этой схемы, видел её в старом ж. Радио в разделе "За рубежом"
Модуляция здесь фазовая за счет паразитной АМ. АМ модулированные колебания в тракте приемника ограничиваются и получается псевдо ЧМ. Там и в статье написано, что к ней даже антенну нельзя подключить. Генерация сразу срывается. Дальность несколько метров. В общем игрушка. Т.е. как выше говорил, его и нагрузить нельзя.
Кварц на основную частоту 20 мгц можно вытащить из старой сетевой карточки.


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт дек 04, 2009 22:14:00
Вымогатель припоя
Аватар пользователя

Зарегистрирован: Ср мар 25, 2009 11:29:31
Сообщений: 593
Откуда: Москва
Рейтинг сообщения: 0
На компьютерных платах практически всегда можно найти кварц, я из картридера не давно вытащил

_________________
Лучшее враг хорошего


Вернуться наверх


Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб дек 05, 2009 08:05:03
Родился

Зарегистрирован: Сб дек 05, 2009 08:01:19
Сообщений: 1
Рейтинг сообщения: 0
Посмотри информацию ГОСТ 27124-86
http://piezotron.ru/gost-27124-86.php


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб дек 05, 2009 08:15:35
Сверлит текстолит когтями
Аватар пользователя

Карма: 16
Рейтинг сообщений: 62
Зарегистрирован: Сб апр 21, 2007 10:40:53
Сообщений: 1295
Рейтинг сообщения: 0
xak_u писал(а):
ГОСТ 27124-86
Что толку ГОСТ смотреть, если у нас все комплектующие буржуйские, а не наши.
Нам бы китайский гост, но подозреваю, что он иероглифами написан. :cry:
http://radiokot.ru/forum/viewtopic.php?p=332915#332915


Вернуться наверх

Не в сети
 Заголовок сообщения: Без инструмента как без рук.
СообщениеДобавлено: Чт авг 04, 2011 12:57:50
Первый раз сказал Мяу!

Зарегистрирован: Чт авг 04, 2011 12:50:21
Сообщений: 29
Рейтинг сообщения: 0
Здравствуйте! Опять глупые вопросы. Каким образом возможно проверить работает ли кварцевый генератор собраный по схеме:

Естественно без осциллографа, без частотомера,но с радиоприемником и мультиметром.
Возможно каким-то образом умножить частоту до диапазана 80 - 108? Но как?
Спасибо!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Без инструмента как без рук.
СообщениеДобавлено: Чт авг 04, 2011 18:47:01
Модератор
Аватар пользователя

Карма: 112
Рейтинг сообщений: 1013
Зарегистрирован: Пн дек 08, 2008 19:28:04
Сообщений: 21771
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0
Здесь собрано много схем для решения подобных вопросов - http://forum.cxem.net/index.php?showtopic=13268

_________________
Отче наш, Отец небесный, я принимаю Веру Твою, она есть мой путь
http://www.youtube.com/watch?v=aaEkPnf_A1s
http://www.youtube.com/watch?v=gFKAR8nM ... creen&NR=1


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Без инструмента как без рук.
СообщениеДобавлено: Чт авг 04, 2011 18:55:09
Модератор
Аватар пользователя

Карма: 112
Рейтинг сообщений: 1013
Зарегистрирован: Пн дек 08, 2008 19:28:04
Сообщений: 21771
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 0
Например, вот такая схема -


Подключая выводы резонатора к гнездам XI и Х2, можно по стрелке индикатора РА1 судить об амплитуде колебаний генератора. Сравнивая этот показатель для нескольких резонаторов, нетрудно выявить наиболее активный из них.
При указанных на схеме номиналах деталей генератор способен работать устойчиво в диапазоне частот примерно 4... 22 МГц. Подключение конденсатора С4 (показан штриховой линией) позволяет расширить диапазон генерируемых частот и сделать его равным 50 кГц... 40 МГц.


Налаживая прибор, подстроенным резистором R4 ограничивают отклонение стрелки индикатора, например, до конечного деления при подключении к прибору наиболее активного резонатора.

Ю. АГАФОНОВ Радио, N4 1989

_________________
Отче наш, Отец небесный, я принимаю Веру Твою, она есть мой путь
http://www.youtube.com/watch?v=aaEkPnf_A1s
http://www.youtube.com/watch?v=gFKAR8nM ... creen&NR=1


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Без инструмента как без рук.
СообщениеДобавлено: Чт авг 04, 2011 19:01:02
Модератор
Аватар пользователя

Карма: 157
Рейтинг сообщений: 1549
Зарегистрирован: Пт апр 28, 2006 15:26:07
Сообщений: 11850
Откуда: Россия.
Рейтинг сообщения: 0
Медали: 2
Мявтор 3-й степени (1) Лучший человек Форума 2017 (1)
jawked писал(а):
Возможно каким-то образом умножить частоту до диапазана 80 - 108? Но как?
Не нужно ничего умножать. Приемник сам примет гармонику генератора. На какой то гармонике получите тишину в приемнике.



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Без инструмента как без рук.
СообщениеДобавлено: Чт авг 04, 2011 19:04:02
Модератор
Аватар пользователя

Карма: 112
Рейтинг сообщений: 1013
Зарегистрирован: Пн дек 08, 2008 19:28:04
Сообщений: 21771
Откуда: 10км от Москвы на Север
Рейтинг сообщения: 4

http://forum.cxem.net/index.php?showtopic=13268&st=50

_________________
Отче наш, Отец небесный, я принимаю Веру Твою, она есть мой путь
http://www.youtube.com/watch?v=aaEkPnf_A1s
http://www.youtube.com/watch?v=gFKAR8nM ... creen&NR=1


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Без инструмента как без рук.
СообщениеДобавлено: Чт авг 04, 2011 21:52:33
Первый раз сказал Мяу!

Зарегистрирован: Чт авг 04, 2011 12:50:21
Сообщений: 29
Рейтинг сообщения: 0
Алёша, диод работает как выпрямитель? RC зглаживает?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Без инструмента как без рук.
СообщениеДобавлено: Чт авг 04, 2011 21:59:59
Первый раз сказал Мяу!

Зарегистрирован: Чт авг 04, 2011 12:50:21
Сообщений: 29
Рейтинг сообщения: 0
Имеется кварц на корпусе "J27.000" снят со старой видео карты. Вопрос: Работает он на основной частоте или на гармонике? Как узнать?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Без инструмента как без рук.
СообщениеДобавлено: Чт авг 04, 2011 22:28:53
Модератор
Аватар пользователя

Карма: 157
Рейтинг сообщений: 1549
Зарегистрирован: Пт апр 28, 2006 15:26:07
Сообщений: 11850
Откуда: Россия.
Рейтинг сообщения: 4
Медали: 2
Мявтор 3-й степени (1) Лучший человек Форума 2017 (1)
jawked писал(а):
Имеется кварц на корпусе "J27.000" снят со старой видео карты. Вопрос: Работает он на основной частоте или на гармонике? Как узнать?
Насчет диода, то это простейший диодный пробник.
Насчет как узнать основную гармонику кварца почитайте здесь.

viewtopic.php?p=729723#p729723

viewtopic.php?p=332936#p332936

viewtopic.php?p=75901#p75901

http://www.radiokot.ru/forum/viewtopic. ... 612#p62612

По этому вопросу на форуме много говорили и не только здесь.
Так же говорили как использовать приемник для того, что бы определить основную частоту кварца.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Без инструмента как без рук.
СообщениеДобавлено: Чт авг 04, 2011 22:50:02
Первый раз сказал Мяу!

Зарегистрирован: Чт авг 04, 2011 12:50:21
Сообщений: 29
Рейтинг сообщения: 0
Влияют ли емкости С1, С2 на выходную частоту? Изменится ли при подборах С1, С2?



Темы объединил.

Конденсаторы немного понижают частоту генерации.


aen


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Кварцевый резонатор.
СообщениеДобавлено: Чт авг 04, 2011 23:00:31
Первый раз сказал Мяу!

Зарегистрирован: Чт авг 04, 2011 12:50:21
Сообщений: 29
Рейтинг сообщения: 0
Посути даный генератор можно рассматривать как трехточечный генератор с емкостной связью? А кварц как LC контур?


Вернуться наверх
