[uquote="Шерстяной",url="/forum/viewtopic.php?p=3158916#p3158916"]Всем здравствуйте!
Собрал прибор по схеме strip_grid, питание - от лития с преобразователем. Преобразователь - китайский модуль, купил готовый. Прошивку компилировал сам - скачал у автора, изменил только напряжение разряженной батарейки в исходнике. Заметил проблему: при тестировании конденсатора, после нажатия кнопки - после 2-х секунд выключается. В описании на прибор написано, что в таком случае нужен подтягивающий резистор на 27к , но он у меня установлен. Отличие от схемы автора у меня только одно - у меня нет дросселя по питанию (не нашел). Интересный момент: прибор выключается не всегда, только когда esr измеряемого конденсатора около нуля, если esr - 0.5 ом и выше (примерно) то запуск прибора происходит нормально. И последнее: конденсатор, с которым прибор не хочет запускаться легко измеряется, если перед этим его включить, и зайти через меню в режим измерения емкости. Вот такая проблема. Никто не сталкивался?[/uquote]

Может, у кого такая же проблема будет - отвечу сам)
Нашел описание прошивки 1.13k, до этого читал на 12-у. Так вот, там написано, что такая проблема есть, неизвестно почему, но решение есть. Нужно выставить фьюзы контроля питания на 2.7В. Bodlevel вроде называются.

[vlad465]

Если с питанием все в порядке - этот фьюз на работоспособность не влияет.

[Ramzezka]

Добрый день. Подскажите пожалуйста.
Хочу собрать себе тестер, есть контроллер и дисплей ssd1306 128 на 64.
Здесь обсуждается какая то кастомная прошивка, которая требует особой схемотехники? или тут только схемотехника, а прошивка встает от оригинальных авторов тестера?

Я немного запутался, пока искал информацию.
Хотелось бы где то найти прошивку и схему, которая будет с ней работать. И что бы дисплей был ssd1306.

Может кто то поможет ссылкой или направлением поиска.


Так же видел фото покупателей прибора из этой темы, там вроде тоже ssd1306 стоит.
Можно ли где то раздобыть схему и прошивку конкретно под этот дисплей?
Заранее спасибо за информацию.

[vlad465]

Схема и прошивки в статье и в теме, от оригинальной авторской прошивки отличается только установкой контроля напряжения под литиевый аккумулятор, у автора под "Крону"

[Ramzezka]

Спасибо.

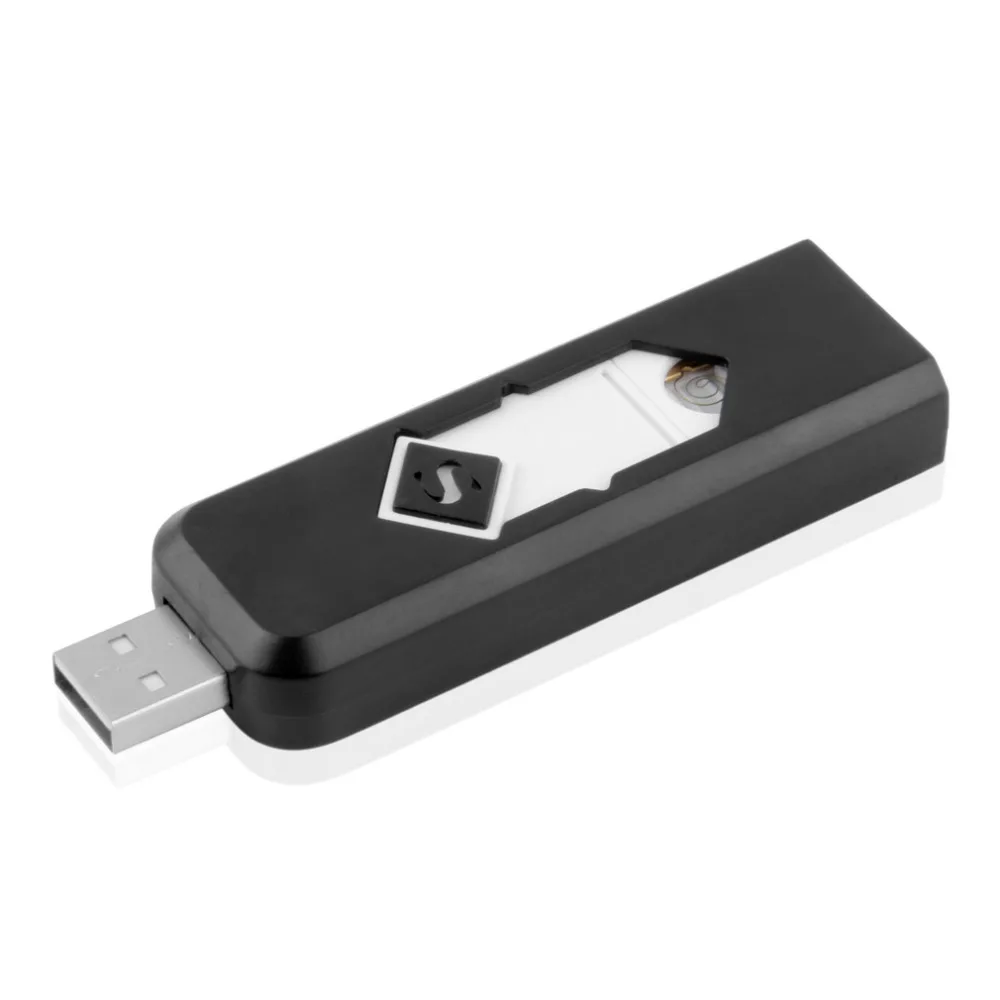

Кстати, думал как сделать корпус, можно купить электрозажигалку на али за 100 рублей. В ней уже аккум, детальки для его зарядки от юсб и дырка под дисплей

Спойлер

https://ru.aliexpress.com/item/1pcs-Nov ... 46091.html

[vlad465]

Корпус там склеенный, придется ломать или резать, пластик толстоватый, лучше уж корпус клеить из футляра для зубной щетки.
АКБ по размерам несколько меньше и толще необходимого.
С м/с зарядки вообще все непонятно, маркировка затерта, по ногам не похоже на известные микросхемы зарядки, много обвески, наверно там еще собрана схема защиты от переразряда (у АКБ нет защиты), нужно разбираться со схемой.

[Dick]

Покупал точно такую (внешне)
Корпус- разборный, о 2-х винтах
Микросхема- да, без маркировки, из обвязки- 7 резисторов, 2 конденсатора, диод+ стабилитрон? , транзистор( на спираль)

[vladbor]

]Долго присматривался к этому чудному прибору. За это время и ЛУТ освоил и травление в разных растворах. Осталось только освоить металлизацию отверстий двухсторонних плат. Но потом понял, что всё равно достойное качество не получится. Ещё больше в этом убедился, когда получил посылку с платами от Владислава, за что, весьма ему признателен. За пару вечеров набил плату деталюхами, прошил, индикатор, питание и... такого у меня ещё не было. Всегда обнаруживались какие-то ляпы, а тут всё сразу заработало. И как? Впрочем, не раз уже было сказано о, достаточно, неплохой точности.

IMG_1343 (2).JPG

(197.01 КБ) 858 скачиваний

IMG_1342 (2).JPG

(230.21 КБ) 505 скачиваний

Осталось самое "лёгкое", это упаковать в корпус.

[mr_kot]

[uquote="Dick",url="/forum/viewtopic.php?p=3179207#p3179207"] Покупал точно такую (внешне)
Корпус- разборный, о 2-х винтах[/uquote]
А ссылку, где покупал, можно?

[Dick]

На e-bay-e.
Лота уже нет, но полно подобных. Как и на Али. Х.З. , где дешевле.
Просто, когда покупал, что то с Али в Россию их слать не хотели.
По "толщине" может не влезть.13х26х75 мм. примерно внутренний размер.

[mr_kot]

Да, с дисплеем 1602 точно не влезет. Толщина "бутерброда" с аккумулятором 16 мм

[vlad465]

На ОЛЕД с АКБ толщиной 3,5мм. общая толщина 9-10мм.

[mr_kot]

У меня аккумулятор толщиной 5 мм, но 1,5 мм все равно проблему не решают.
Один пинцет у меня упакован в пластиковый короб, а для второго все никак изящное решение не подберу.

[Dick]

Делал из такого https://ru.aliexpress.com/item/Advanced ... 7f03e32891

Напильник нужен.

[mr_kot]

Неплохо. Но я предпочитаю, чтобы видно было только информационную часть дисплея, а рамка была скрыта. А этот корпус, как я понял, тоже по толщине маловат, поэтому и пришлось вытаскивать весь дисплей наружу.
Где-то у меня вроде был такой хаб, надо найти и внимательней на него посмотреть.
Ну, а насчет напильника - так куда ж без него?

[Dick]

Не, дисплей внутри. Рамку пришлось сделать из Эстетических, так скажем, соображений.

[vladbor]

IMG_1346 (2).JPG

(152.64 КБ) 861 скачивание

Ну вот и я свой упаковал. Рабочий вариант, не выставочный.

[vlad465]

С округлыми углами должно удобно в руке лежать.

[vladbor]

[uquote="vlad465",url="/forum/viewtopic.php?p=3184293#p3184293"]С округлыми углами должно удобно в руке лежать. [/uquote] Да, пуансон, матрица и кусок термопластичной пластмассы между ними, и форма может получиться любая.

[vlad465]

[uquote="vladbor",url="/forum/viewtopic.php?p=3184448#p3184448"]Да, пуансон, матрица[/uquote]
Из металла? Тогда это совсем непросто.
