А к оптрону на светик подключать?

[vanyap1]

Да. На БП нужно отключить всю ту часть, которая отвечает за стабилизацию напряжения, после транса должен остаться только выпрямитель. То что до трансформатора трогать не следует, как собственно и выжимать максимальное напряжение тоже.

[Swamp_Dok]

А вот моя первая шармань на сто метров и модулятор , на вид получилось ужасно , но работает :

http://s005.radikal.ru/i211/1301/be/af9eb9eb4735.jpg

Сделал на зимних каникулах.

[BoRtO]

Радиола ВЭФ Рапсодия.

[Neko72]

а вот мой очередной извращенческий дизайн.

Оригинально. Неплохо придумано.

[SERYKOS]

SERYKOS а как вы снесли все элементы не сдирая маски?
+++++++++++++++++
Вот такой девайс

а элементы были с другой стороны

попалась мощная плата с горелой аппаратуры связи, это нижняя сторона такая красивая.
а схема с прошивками тут http://ra3rbe.r3r.ru/generator.htm
работает без настройки, отклонение в показаниях и реальной частоты всего в 2 герца.
энкодер от магнитолы, индикатор от телефона, из всего покупался только контроллер

[Слесарь]

генератор НЧ на ATtyny 2313, меандр, пила, треугольник и синус ,от 0 до 23 кГц.

Как удается получить такой чистый синус на выходе генератора?
Наверное осцилограф врет. генератор то 8-битный

[Tolmi]

Как удается получить такой чистый синус на выходе генератора?
Наверное осцилограф врет. генератор то 8-битный

Осциллограф тоже восьмибитный, если присмотреться.

Человеческий глаз искажения формы синуса в 5% не замечает совсем. А для 5% точности и 5- или 6-битного преобразования вполне достаточно.

[Слесарь]

Человеческий глаз искажения формы синуса в 5% не замечает совсем. А для 5% точности и 5- или 6-битного преобразования вполне достаточно.

В идеале на осцилографе должны быть видны 256 ступенек. сглаживающий кондер не может работать идеально во всем диапазоне частот

[РЛС]

А вот моя первая шармань на сто метров и модулятор , на вид получилось ужасно , но работает :

http://s005.radikal.ru/i211/1301/be/af9eb9eb4735.jpg

Сделал на зимних каникулах.

А принимаете чем?

[BoRtO]

Радиола на заднем фона как бэ намекает

[РЛС]

Ага, на радиолу без ламп

[Tolmi]

В идеале на осцилографе должны быть видны 256 ступенек. сглаживающий кондер не может работать идеально во всем диапазоне частот

На осциллографе должны быть видны 256 ступенек, независимо от просто даже наличия/отсутствия сглаживающего кондера. просто потому, что он цифровой, и ступеньки он будет показывать даже тогда, когда их нет. Другое дело, что ступеньку в 1/256 размахе человеческий глаз упорно стремится не замечать. Вы же как-то рассмотрели идеальную синусоиду на картинке примерно 190*135 точек ( именно столько занимает на исходном фото изображение экрана )

[vanyap1]

А вот моя первая шармань на сто метров и модулятор , на вид получилось ужасно , но работает :

http://s005.radikal.ru/i211/1301/be/af9eb9eb4735.jpg

Сделал на зимних каникулах.

А предохранитель справа на заднем плане, керамический такой - запасной для модулятора?

[Swamp_Dok]

Принимаю на на старый магнитофон фишер , там приемничек хороший и сто метров на нем можно слушать.

А на счет предохранителя -- он там просто так лежит , да и что с ним делать в модуляторе , если тот предохранитель на 250 ампер , я его хотел на цинковые пластины пустить.

А радиола -- урал 114 , я ее как БП использую.Вывел анод, накал и массу, напруга на аноде как раз 370.

[SERYKOS]

Как удается получить такой чистый синус на выходе генератора?
Наверное осцилограф врет. генератор то 8-битный

А кто сказал, что это прецизионный генератор для настройки синхрофазотрона
вот картинка вместе с 8-ми битным осцилографом

зато для определения частоты резонанса пьезоизлучателей- самое то, и если такой грязный сигнал подавать на вход цифрогого устройства, для настройки, думаю, ни какие счетчики не обидяться.

[Слесарь]

Вы же как-то рассмотрели идеальную синусоиду на картинке примерно 190*135 точек ( именно столько занимает на исходном фото изображение экрана )

Странно, на моем экране картинка 640 x 478 пикселей

[Tolmi]

Странно, на моем экране картинка 640 x 478 пикселей

Это вся картинка столько занимает. А синусоида на всей картинке занимает около 190*130 точек. Будем занудствовать дальше ?

[Gigavolt]

это прецизионный генератор для настройки синхрофазотрона

Как говорится я уже ничему не удивляюсь Дизайн достойный Когда бозон Хигса ловить будем ?

[a_skr]

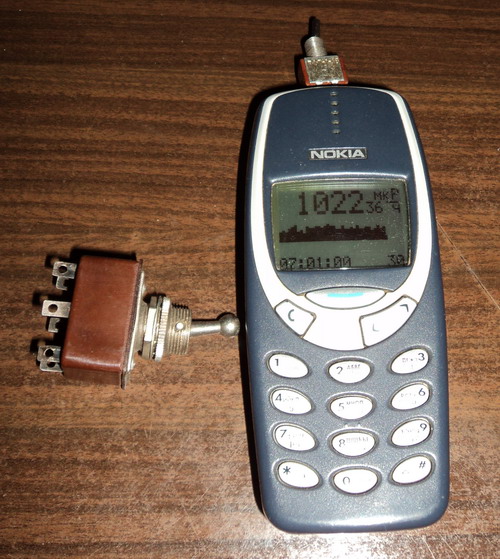

радиометр v0.0
на тумблер не обращать внимания - не нашел в своем хламе подходящего
основные идеи и схемотехника взяты с микрона-2 - большое спасибо Shodan!
программа (прошивка) собственного изготовления.
