Какой программой Вы пользуетесь для того чтоб нарисовать рисунок печатной платы?

1. Sprint Layout
2. P-CAD PCB
3. Paint (Привет Бригадир )

Если не пользуетесь Sprint Layout, то впринципе можете не отвечать )

Предположим есть схема, которую вы желаете собрать. Подобрали все делали для неё и вот нужно рисовать ПП.

Откуда берёте макросы для элементов?

1. Я использую стандартную библиотеку Sprint Layout.
2. Я рисую для каждого элемента новый макрос при рисовании снимаю размеры прям с детали..
3. Я использую свою библиотеку.

Но ведь элементы имеют разные размеры. Как вы сопостовляете размер макроса с реальным размером детали?

1. Примерно, на глаз, я прикидываю размер и выбираю макрос из библиотеки.
2. Делаю замеры штангенциркулем, линейкой и пр. и затем ищу по этим размеров нужный макрос.
3. Я вообще не волнуюсь по поводу размеров. Тупо нахожу в библиотеке болеменее похожий макрос и потом на готовой плате подгоняю элемент чтоб входил.
4. Этот вопрос решается сам собой так как "Я рисую для каждого элемента новый макрос при рисовании снимаю размеры прям с детали."

ВНИМАНИЕ! ПРОШУ ОТВЕЧАТЬ АДЕКВАТНО!

Ответ можно написать в строку. Пример ответа: 124.

Зарание спасибо

113

124

Привет Ёрш. В Паинте никто ПП не рисует, даже я.
Спринт: У меня своя библиотека и пополняю её по мере надобности. Макросы созданы своими ручками. Это очень легко.
Кроме радиоэлементов имею библиотеку: Механика, библиотеку схемных рисунков деталек. В Макросах сохраняю даже небольшие кусочки типовых схемных решений: генератор на КМОП, триод в паре с реле и т.п. В механике нарисованы небольшие готовые устройства типа актуатора, электрорубанок(вид сбоку и спереди).Пара шестеренок, ходовые винты. В общем всё стандартное и которое рисовать , повторяться не хочеться.
В любой момент могу удалить ненужный макрос и добавить свой.

Открыт интернет-магазин MEAN WELL.Market – весь ассортимент MEAN WELL, выгодные цены

Открыта удобная площадка с выгодными ценами, поставляющая весь ассортимент продукции, производимой компанией MEAN WELL – от завоевавших популярность и известных на рынке изделий до новинок. MEAN WELL.Market предоставляет гарантийную и сервисную поддержку, удобный подбор продукции, оперативную доставку по России. На сайте интернет-магазина посетители смогут найти обзоры, интересные статьи о применении, максимальный объем технических сведений.

Подробнее>>

Sprint Layout
Своя библиотека
Для каждого нового элемента рисую макрос. Размеры беру из даташитов. Даже на конденсаторы и резисторы.

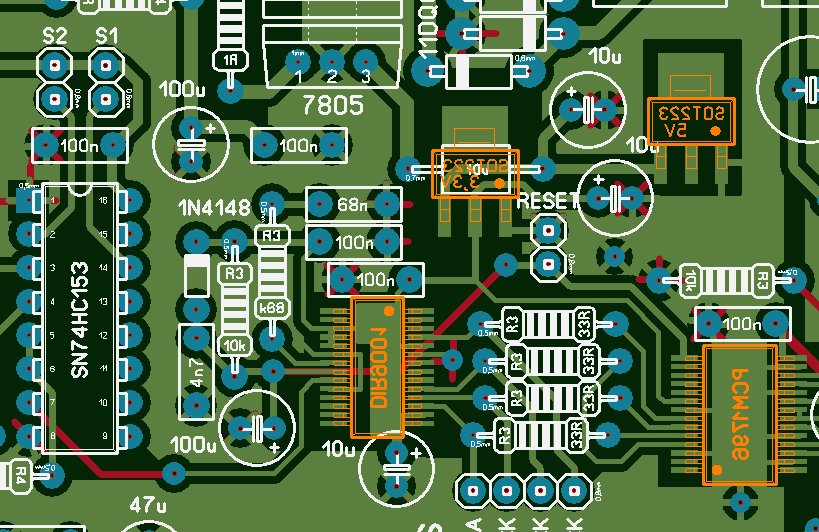

Рисую, кстати, не для шелкографии, а для себя, поэтому макросы стараюсь делать похожими на реальные детали (см. вложение)
