DRC ругается на плоскую катушку. При разводке тоже выделяет её как целый проводник, но только её, а не линии от неё, видимо пытается найти где её разорвать. Реально её както нарисовать ? Я просто нарисовал спиральную дорожку, с одной стороны пад, с другой полигон и на нём пад Сейчас показывает на место где кончается дорожка на полигоне.
Эта катушка нарисована в библиотеке. Картинка уже с платы с деталями.
Увы, избавится от ругани DRC не удастся. Просто для той ошибки поставьте Approve (если компонент передвинете надо будет это делать снова). Эта проблема сродни как соединить цифровую и аналоговую землю. Даже аутодесковский суппорт не даёт решения, а только workaround.
_________________ А люди посмотрят и скажут: "Собаки летят. Вот и осень."
Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.
Кто нибудь видел библиотеку с фоторезисторами или такой нет? Маленький круглый китайский прикупил для регулировки подсветки, а оказалось в орле такое чудо свето не имеется вообще. Скачал только уродскую библиотеку их пары закорючек, где гиганский монстр даже в пропорции схемы не влезает. Рисую схему регулятора и хотелось бы чтоб датчик хоть както выделялся от других деталей, самому рисовать пока долго, паяю, кодю, подрисовываю на схему что получилось на случай гибели макетки
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.

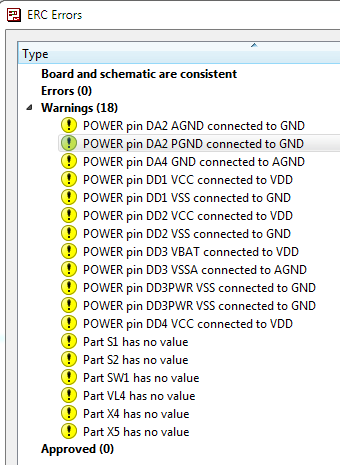

Что делать если в схеме разное обозначение питаний микросхем? Используется 74 серия c VCC/GND и 4000 c VDD/VSS. Через Invoce вытянул пины питания VDD/VSS и подсоединил к VCC/GND. Для 74 пины питания скрыты. Теперь ERC ругается "pin ПИТАНИЕ IC1P VDD подключен к VCC"
Существует ли стандартный/правильный способ решения? Желательно что бы пины питания для обоих серий были скрыты.
Теперь ERC ругается "pin ПИТАНИЕ IC1P VDD подключен к VCC" Существует ли стандартный/правильный способ решения?
Варианты:
- все подобные ошибки "Утвердить" (Approve); - редактировать библиотеки и приводить питания к одному виду.
_________________ Платы для HLDI - установки лазерной засветки фоторезиста. Фоторезисты Ordyl Alpha 340 и AM 140. Жидкое олово для лужения плат (видео) - самое лучшее и только у меня ! Паяльная маска XV501T-4 (5 цветов). Заказ печатных плат - pcbsmac@gmail.com
Imho только смириться и нажать approve. Потому как никогда не знаешь, что и куда надо будет подключать. Иногда вывод GND надо подключить и к аналоговой земле, так что делать два компонента? для цифровой и аналоговой земли?
_________________ А люди посмотрят и скажут: "Собаки летят. Вот и осень."
Ошибки красным, полезно когда не видно что детали рядом, но не соединены. Жёлтые предупреждения, вообще туда не смотрю, иначе пришлось бы десятки и сотни номиналов там где они ненужны. Да и откуда им знать что с чем соединять, есть очень нестандартные схемы когда оба питания на общем, а выход как вход
При прокладке проводника приходится переключаться между изгибами 45 и 90 градусов. Как сделать что бы это переключение происходило по ПКМ? Eagle 9.6.0.
Вечер добрый всем. Кто может подсказать по Eagle изучаю постепенно программу и столкнулся с таким интересным феноменом, скачал библиотечный элемент и захотелось мне его немного подправить для более точных размеров. На слое Dimension нарисованы несколько кругов и что самое интересное я не могу их ни выбрать ни свойства посмотреть ни чего, если слой Dimension делаю невидимым то они разумеется исчезают, а так когда слой активен ничего сделать не могу. Первый раз с таким сталкиваюсь, обычно библиотечные элементы редактируются без проблем.
Может где чего не вижу и не замечаю.
p/s
Отвечу сам себе. Нашел так где собака порылась Эти круги на слое Dimension часть отверстия на слое Holes. при включении данного слоя все выделяется и редактируется. Может кому еще будет полезно.
Может будет кому интересно а может и нет. Может кто знает а может и нет.
Итак как впихнуть в Eagle сложный контур платы при этом особо не долбаться и не отрисовывать в самой Eagle тем более что некоторые вещи она не умеет делать в плане рисования.
Обратился тут на днях ко мне человек, так мол и так вот хочется в Eagle сделать плату, но плату не простую а плату хитрую с хитрым контуром и вырезами под корпус фирмы Gainta G401 он же G430 он же G404 отличаются только высотой. Вот очень уж понравилась ему такая реализация платы из одной из статей на сайте.

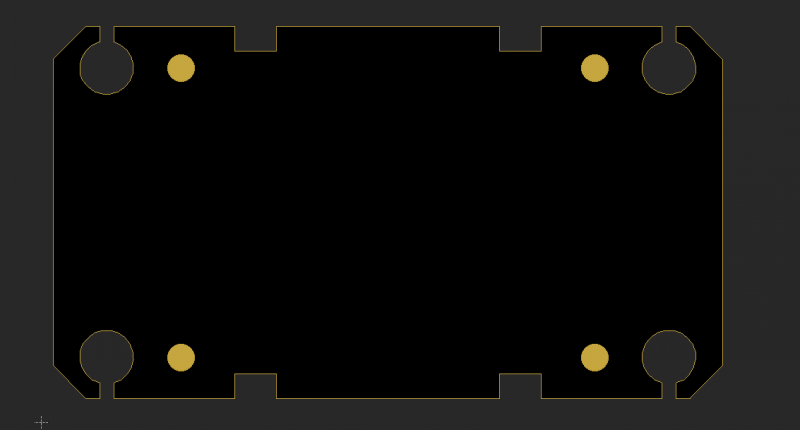

Вроде по фотке чего то сложного то и нет контур да отверстия если бы не одно но. А именно пропилы на более крупных отверстиях благодаря которым плата сядет гораздо ниже и нормально прикрутится к крепежным отверстиям, особенно актуально для высоких корпусов серии. С использованием стандартных средств Eagle такой фокус провернуть не выйдет, ну не может она сделать вычитание прямоугольника из круга и все. Можно было бы конечно забить и оставить просто более крупные отверстия без пропила. Или потом пропилить их ручками, по месту, (а вот если захочется на ЧПУ или на производство потом отдать) и все. Но ведь так не интересно, правда ? Тут приходит на выручку только одно средство а именно пропихнуть в Eagle в качестве контура файл DXF. Да не вопрос сделаем контур сначала в Corel
Сохраняем формат DXF в различных версиях и пытаемся пропихнуть в Eagle на выходе получаем неизменный фэйл, ничего не появляется и не импортируется, толи Corel так формат делает толи Eagle его не понимает, то ли одно из трех. Не беда пойдем дальше открываем Solid и там рисуем контур платы (потом все равно пригодится).
После чего и сохраняем в формат DXF.
После этого открываем уже сам Eagle точнее его плату и выбираем Файл импорт DXF или в более ранних версиях выбираем из скриптов import-dxf-1_6.ulp Выбираем файл DXF и ставим метрическую систему.
После этого Run на скрипте и все. Контур есть.
И немного подправляем уже по месту а именно толщину линий около отверстий крепления и сами ответстия крепления. Теперь можно накидывать элементы и вести дорожки.
Ну и архивчик с файликом Solid и файом DXF если кому интересно будет поиграться.
Вложения:
Комментарий к файлу: Архивчик с файлами. G401-G430.zip [173.62 KiB]
Скачиваний: 156
Разве это синкопа? Вот синкопа: Диск для оптического энкодера. Думаю, в seeedstudio закажу трафарет и вырежу его.
Цитата:
Диаметр "колеса" 20.32мм, 60 секторов - 3° прозрачный, 3° - не прозрачный. Семь секторов по краю - это чтобы легче вырезать диск из трафарета. Думаю, не плохо получилось, особенно с учетом того, что рисовалось в трясущейся электричке с помощью тачпада. Что, поверили? Нет - в игле такие регулярные структуры очень легко и красиво делаются при помощи командной строки. Достаточно нарисовать один сектор, а потом его размножить и повернуть с помощью всего двух команд: copy (C> 0 0) (0 0) и rot R6 (C> 0 0) - где (0 0) - центр вращения. Вся фишка в том, что нужно размножаемый объект взять в группу. Ну и я не повторял 60 раз эту операцию, а сначала размножил до 2, потом до 4, 8, 16, каждый раз увеличивая угол поворота. Потом можно 16-й объект удалить и 3 раза скопировать-повернуть оставшиеся 15 на 90 градусов. При этом нет нужды точно тыкать тачпадом в нужное место - на клавиатуре: стрелка вверх и энтер. Сектор рисуется аналогично - одна из сторон поворачивается на 3°, вторая рисуется в том месте где была первая, а "закруглённые" части делаются установкой параметра curve в число градусов насколько она должна быть изогнута - в данном случае, снова 3.
Эта метода очень годится когда надо расположить детали или выводы по-кругу или по дуге.
_________________ А люди посмотрят и скажут: "Собаки летят. Вот и осень."
Есть ли возможность в библиотеке указание корпуса по первым буквам ? У импорта принято что для детали LM311 вариант " будет без окончания, но он всего один, у них для корпуса smd принято окончание D и тогда на схеме микросхема подписана сразу как LM311D. Если вариант корпуса изменить на N то она так и подписана LM311N. Но что делать с нашими микросхемами, ведь у нас они в лучшем случае КР555хх1 и окончания нет, а для smd варианта это будет уже КФ555хх1, фактически меняется вторая буква. Кроме того не факт что первая вообще есть и деталь может быть Р555хх1 или сразу 555хх1. Я так понял решения у этого вообще нет никакого ? Смотрю на некоторые микросхемы 74 у которых нет аналогов в разных буквенных вариантов, и они даже не попадают в список сортировки, они вообще в конце списка.
Или есть какието костыли гдето в библиотеке ?
Пока вариант для корпусировки вижу подписывать как "" и так далее """. Но эти кавычки потом видны при выборе корпуса, хотя на схеме и не отображаются. Но букву в начале детали тогда подписывать через переименование, на что почемуто всегда переспрашивает
