Данная тема, это альтернативное продолжение популярной темы про HLDI. Предлагаю здесь выкладывать свои варианты исполнения данной установки, делиться опытом и проблемами, не затрагивая амбиции старожилов в основной теме. Здесь можно будет задавать любые вопросы, не получив потом порцию пилюль, типа, что засоряешь тему, в которой все давным давно есть. Это конечно трешь, потому что вопросы будут всегда.

Вот схема, которую я выкладывал на основной ветке. Она , как мне кажется, самая простая для повторения станка.
https://img.radiokot.ru/files/15969/med ... x6l9re.JPG

У меня станок построен с использованием портала от струйного принтера. Это один из самых бюджетных вариантов. На Авито часто такие принтера отдают бесплатно. Для привода стола используется ремень. Станину делают из материала у кого, что есть, металл, алюминиевый профиль, фанера. Вот несколько фото.


https://img.radiokot.ru/files/15969/med ... jo4b6.JPEG
Изготовление значительно упростится, если есть 3д принтер, т.к используется родная каретка от принтера, а в неё печатается вставка, для крепления лазера и камеры.

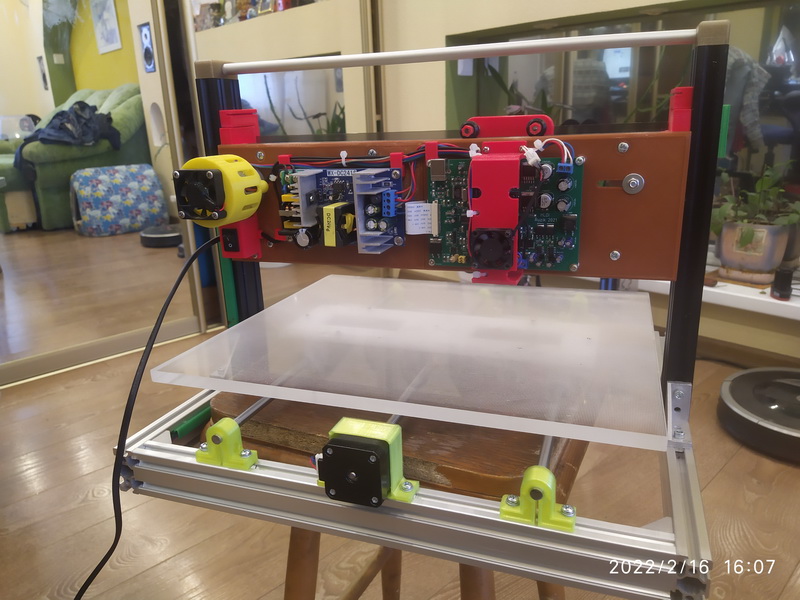

Тоже кину фото установок, которые делал я. Одна моя, другая друга.

Открыт интернет-магазин MEAN WELL.Market – весь ассортимент MEAN WELL, выгодные цены

Открыта удобная площадка с выгодными ценами, поставляющая весь ассортимент продукции, производимой компанией MEAN WELL – от завоевавших популярность и известных на рынке изделий до новинок. MEAN WELL.Market предоставляет гарантийную и сервисную поддержку, удобный подбор продукции, оперативную доставку по России. На сайте интернет-магазина посетители смогут найти обзоры, интересные статьи о применении, максимальный объем технических сведений.

Подробнее>>

предлагаю, у кого есть перечень деталей для изготовления каркаса из алюминиевого профиля.

LED-драйверы MOSO - надежные решения для индустриальных приложений

Продукция MOSO предназначена в основном для индустриальных приложений, использует инновационные решения на основе более 200 собственных патентов для силовой электроники и соответствует международным стандартам. LED-драйверы MOSO применяются в системах наружного освещения разных отраслей, включая промышленность, сельское хозяйство, транспорт и железную дорогу. В ряде серий реализована возможность дистанционного контроля и программирования работы по заданному сценарию. Разберем решения MOSO подробнее>>

Странный вопрос. А какой может быть там перечень деталей ??? Профиль да соединительные уголки...гайки да болты...

поясню
Если заказывать алюминиевый профиль, то нужно сразу какой профиль,2020, 2040, 3030 и на какие длинны его нарезать,
исходя из выбранного профиля, уже будет понятно какие уголки и какие Т-гайки брать.
также нужно понимать какой длиины брать валы для стола и шпильку..

Ширина рабочей части портала 400 мм. Профиль может быть любой, как вам заблагорассудится. Я использовал 20-ый профиль, т.е. 2020. Единственно, если такой вариант как у меня, на колесах, то 2 профиля на сам портал (по которому катаются колеса, должны иметь V сечение. В противном случае колеса сотрет махом. По У размер тоже 400 мм. Т.е. весь профиль, кроме вертикальных частей, имеет размер 400 мм. Опять же, эти размеры все произвольные. Все зависит от того, какое рабочее поле вы хотите получить. Установке по барабану, можно хоть по метру делать. Размер 400 мм выбран из соображений, что бы делать ПП приблизительно А4 формата.

вот печатная плата, может кому пригодится

Может быть есть в лучшем качестве, номиналы некоторые не видно?

вот разрешение побольше
с лучшим качеством только на почту

можете в архив запаковать на яндекс диск или гугол диск закинуть и ссылку дать или на какой нибуть хостинг картинок закинуть и сюда ссылку дать, тут же архивы вроде можно загружать

Добавлено after 9 hours 21 minute 56 seconds:
а прошивку какую сида можно зашить, программа 0.0.1.84 будет работать

будет

Закинь пожалуйста в нормальном качестве я попробую собрать ее

Я есть ответная часть? Которая драйвер лазера, что на каретке находится.

Т.к я использую порталы от принтера, то ответная часть разрабатывается конкретно под родную каретку, взамен той платы, что управляла соплами.

Вот как пример для НР3820

Многие интересуются, можно ли засвечивать однокомпонентную маску из шприца. Решил попробовать. Получилось. Только проходить засветкой надо два раза, она оказывается не такая чувствительная, как двухкомпонентная. Я , для перестраховки прошёл 4 раза, поэтому подсветил пятачки( Никак тубус на лазер не поставлю). Смывать пришлось с большим усилием.
Смывать лучше уайт-спиритом.

Решил продолжить эксперимент, приобрёл синюю однокомпонентную маску в тюбике. Всё получилось, но засвечивать всё таки надо 4 раза.( после каждого прохода проверяю зубочисткой на прочность). Мощности одноватного лазера не хватает.(Двухкомпонентная, при тех же настройках, засвечивается за один раз). Механическая прочность достаточная. Фото после лужения паяльником по канифоли. Мыть не плохо калошей(меньше воняет)

По плате спасибо. А что по двигателю ставить 755 например? По камере тоже какую нибудь модельку?
