название говорит само за себя
возможно ли найти такое дело в инете?
просто паял я эти оконечники, но блин платы из гетинакса, а вы сами понимаете что это такое
дорожки к транзисторам поотклеивались
кто поможет найти или изготовить в спирит лаеуте?
оч нужно, прошу дурацких вопросов не задавать

такое вряд ли можно найти. можно только глядеть на плату и рисовать в программульке. я недавно рисовал платы стабилизаторов выглядывая рисунок из журнала.

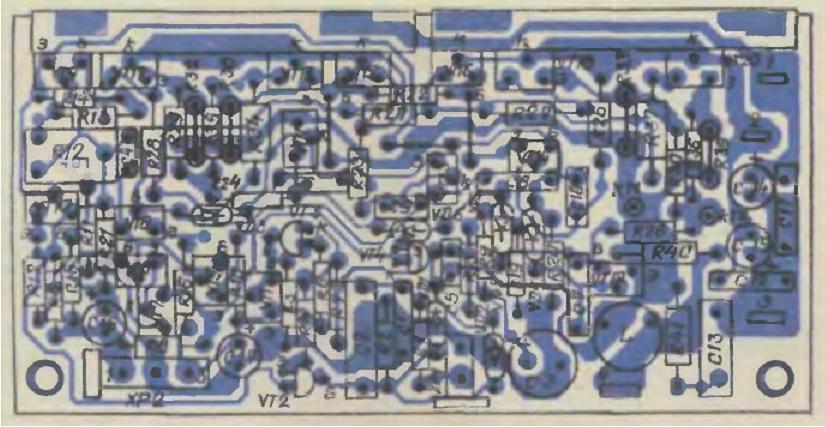

вот ПП с руководства по ремонту, но тут нирхера не видно, кто зделает мне печатную плату??!!!

Серега, вопрос детский. Неужели никогда не рисовал домики, маму с папой? Нарисовать ПП = тоже самое, даже легче(готовый рисунок уже есть. только срисовать). Ей Бо... ты меня удивлешь. А впрочем: оплати дорогу из Москвы в Донецк в оба конца и гостиницу: я прилечу в 5 минут нарисую плату и вернусь домой

Открыт интернет-магазин MEAN WELL.Market – весь ассортимент MEAN WELL, выгодные цены

Открыта удобная площадка с выгодными ценами, поставляющая весь ассортимент продукции, производимой компанией MEAN WELL – от завоевавших популярность и известных на рынке изделий до новинок. MEAN WELL.Market предоставляет гарантийную и сервисную поддержку, удобный подбор продукции, оперативную доставку по России. На сайте интернет-магазина посетители смогут найти обзоры, интересные статьи о применении, максимальный объем технических сведений.

Подробнее>>

Это можно сделать прямо из дома и отправить через интернет (интернет - ну это типа есть такая штука, платы нарисованные отправлять).

LED-драйверы MOSO - надежные решения для индустриальных приложений

Продукция MOSO предназначена в основном для индустриальных приложений, использует инновационные решения на основе более 200 собственных патентов для силовой электроники и соответствует международным стандартам. LED-драйверы MOSO применяются в системах наружного освещения разных отраслей, включая промышленность, сельское хозяйство, транспорт и железную дорогу. В ряде серий реализована возможность дистанционного контроля и программирования работы по заданному сценарию. Разберем решения MOSO подробнее>>

да не в этом то дело
просто сейчас сессия и нету времени рисовать
есть только время на 5 минут залезть в инет

Впервые в жизни честно говоря я увидел рисунок ПП модуля УНЧ-50-8. схемы есть от усилков.а рисунков не встречал.
Сергееч,так можно пялится на плату и в программульке рисовать.

Сережа Т : шутки всё же понимать надо...
Для Glacier(как же не люблю сложные английские слова печатать) Рисунок есть, отпечатай, шилом набей центры сверления(на рисунке они есть), насверли текстолит, в руки маркер(в смысле что то типа рейсфедера с нитроэмалью, я предпочитаю шприцем царапать) и повтори рисунок(детали не надо рисовать, только дороги) и в хлорное железо. Пару часов и плата готова: луди, паяй.

Сессия говоришь. а как же ты за 5 минут вытравишь плату,насверлишь отверстий и забить детальками.
Сессию сдашь без головняка и спокойно будешь строить новую плату.

glacier
А сфотить гетинаксовую печатку, а затем рисунок в фотошопе обработать до состояния, когда его можно будет с помощью ЛУТ на текстолит вывести слабо?

И потом, сколько раз гетинаксовые платы паял, ничего там не отваливалось (за исключением случаев, когда только начал пробовать печатки паять, но тогда опыта у меня ещё небыло). просто перегревать ненадо и всё будет ОК.

Неко, что долго обьяснять? я когда начинал - тоже полчаса паяльником по дорогам елозил: какой клей разве выдержит такого издевательства? Вот и отваливались. Но дело не в этом: как можно просить совета - как нарисовать плату? Руками конечно. Это же не картина Репина? Я первый раз рисовал(Инета не было, а кругом только доярки и трактористы), спросить не у кого, да и не было таких мыслей: нетрудно было и самому "вьехать". С красками да, пришлось экспериментировать, но вопрос: как содрать готовый рисунок? По моему излишен.

Вижу несколько путей:

1. SprintLayout позволяет поставить под рабочее поле произвольную картинку (Опции->Шаблон). Т.е. остается только подставить имеющуюся картинку, подогнать под сетку (подгон по размеру осуществляется свойством dpi в меню шаблона) и обвести полигонами. Работы и правда на пять минут.

2. Мой друг ксерил платы (да-да, именно плату, сам текстолит со стороны монтажа ). Потом ЛУТ. Говорит, получалось. Сам не пробовал.



А копипастить не пробовали?

ну уж извените, мне тоже мой ник не нравится
когда регился, то не думал что так хорошо подружусь с сайтом
хорошо, попробую сам нарисовать

YS
когда выбираю файл в шаблонах, то тип файлов стоит - картинка и мою картинку УНч50-8 , которая в формате Jpeg - не видит!!!!
хм что же делать

все я понял как зделать шаблон
но качество ПП шаблонной увы - оч плохое
или нужно мне фото УНЧ50-8 со стороны дорожек либо придется ковырять колонку, а они как раз сейчас у меня играют
я уже выявил все их недолстатки звука
бассы - отличные, спасибо за это ЭМОСу
а вот середина вообще плоская, пластмассовая
спасибо за это говнодинамику 20ГДС, который скоро полетит в мусорку. дайте мне только немного деньжат подсобирать
пищалки тоже не оч радуют, резонируют иногда на вокале. хотя это и не удивительно, ведь у них купол из пластика
надо менять

В BMP сконвертить не судьба?

та все я уже давно собразил как это делать. но качество ПП там говно
я сейчас снял модуль УНЧ 50-8 с с-70
сейчас на сканер кину и в хорошем разрешении зделаю себе шаблон

мдааа хреново у меня конечно получается попробую в на принтере распечатать и подрисовать

Так попробуй в фотошопе (или какая там у тебя рисовалка имеется) его сначала подправить. Сделать, чтоб дорожки более четкие были, убрать все градиенты яркости... Сделать картинку абсолютно контрастной (черные дорожки на белом фоне или наоборот) Ну чего тут объяснять, вроде и так всё понятно.

да не спец я в фотошопе, да и его у меня нету
а дорожки там чуть ли не разноцветные ибо и медная фольга и зеленая маска и припой сочетаются на одной дорожке
так что не все так просто
