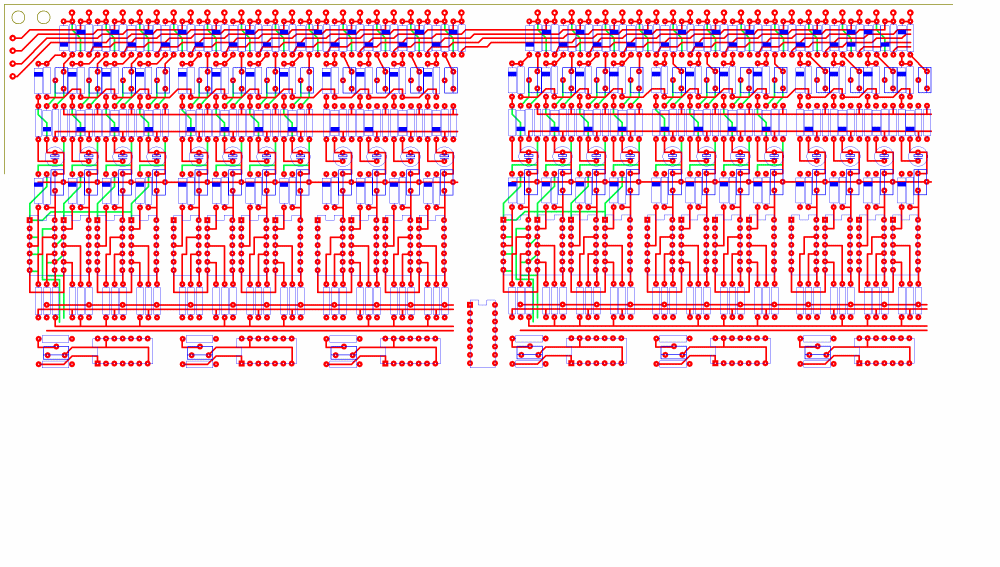

Проверьте пожалуйста , если не трудно , правильность моей печатной платы , а то я спаял , вообще что то не хочет работать





PS Снизу , конденсатор который идет до электролита - это не конденсатор , а перемычка , я перепутал просто

Фотографию готовой платы выложи, рисунок вроде отзеркален.

А зачем вам замкнутое земляное кольцо??? Этим кольцом вы создаете много токовых петель.

А питание на микросхему забыл? Или она питается святым духом?

А кто мою печатку проверит? Завтра схему предоставлю.

ни х..ты нарисовал еще и проверить сам проверишь не маленький

Это только половина ПП, вторую половину завтра буду добивать, если Спринт не зависнет (у проги мозги закипают при таком обьеме работы). Да и эта, первая половина не доделана (пока только набросок чертежа).

Brigadir
сам проверишь не маленький не хрен молодым мозги забивать

Пусть молодежь смотрит - какие платки бывают. А то просят 3 детальки проверить....

так ты бы еще плату от компа выложил они б еще полгода годали

Слоев в SP не хватит

Почему не хватит? В Спринте 4 рабочих слоя(для дорог) + 2 слоя для элементов и + бордюр.
Бросил свою плату рисовать - мозги уже кипят, надо отдохнуть маненько. Это только верхняя половина, нижнюю завтра буду елозить. Верхняя половинка легкая - здесь в основном клонировал участки схемы, а вот нижнюю придется долго
рисовать. Неделя уйдет, не меньше. Спринт начинает тормозить, блин. Видимо придется на отдельном листе рисовать.

Передо мной лежит разломанная материнка с сокетом под селерон. Ну там реально очень много слоев

Из серии "ежики, плакали, кололись, но продолжали лезть на кактус"...
Уже писал про в теме про спринт - выкинь его найух! За эту же неделю можно изучить какой-нибудь P-CAD, или, если грызет совесть, бесплатный Eagle.

Дорожки делают повороты по 90 градусов ?

+10e+10

Если вера позволяет, то есть AD или OrCAD. Если нет - есть двольно уже человеческие KiCAD и Eagle.


p.s. для оптимизму начинающим - небольшой фрагмент платы ~3x4см -)))

Так господа: P-CAD я как то пытался понять = не понял, Eagle _- юзал = г..... Больше 10 деталек замучаешься укладывать. Будете спорить? Ладно, обьясню. Схемку нарисовал, связи установлены(к слову - малейшее расхождение линии = связи нет!). Далее: создание PCB - детальки висят под платой, мелкие такие на ниточках, а так как экран не как в кинотеатре = эти детальки меньше микробов и невозможно различить = что это за деталь. Начинаешь их распихивать на ПП = все связи страшно перепутаны(ниточки) и замудохаешься эту "сеть" расплетать. Я пробовал разложить всего то 20 деталек = устал. А на моей плате - подсчитайте сколько.....?
OrCAD - тоже с заЁ....ми.
Нет, ребята. После того, как я попробовал Спринт, все другие графические программы для меня не существуют. Пусть другие с ними мудохаются. Так что....даже не упоминайте про них.
К слову: с первым вариантом я работал всего пару часов в Спринте, второй вариант я долизывал ещё 3 часа(не больше). Попробуйте в своих прогах! Хотя бы просто перерисовать(не копировать, а именно вручную разложить детальки и соединить). А хотите: могу и схему выложить - сумеете на ПП уложить?
На вложении схема , по которой я рисовал эту ПП (верхняя часть ПП). Здесь 12 ячеек (они в принципе одинаковы). Но имеют обший генератор тонов.

А что на твоей плате ? там же рассыпуха считай.

Попробуй в спринте поразводи, да еще без схемы, вещи с микросхемами по 200 ног

Чтото очень винтажное. Это не электронная пианина из 70х ?

Помоему, мы просто существуем в разных эпохах.

Правильно: пианино 80 годова. А микросхем с 200 ногами не встречал. Но нарисовать могу: скока надо нарисовать?
