 Заголовок сообщения: Печатка с допуском в 0.1мм
СообщениеДобавлено: Ср июл 30, 2014 21:33:39
Первый раз сказал Мяу!

Зарегистрирован: Пн фев 11, 2013 21:38:30
Сообщений: 20
Рейтинг сообщения: 0
Прошел очередной предел в изготовлении печаток. Технология проста: фоторезист + персульфат, но важны тонкости.

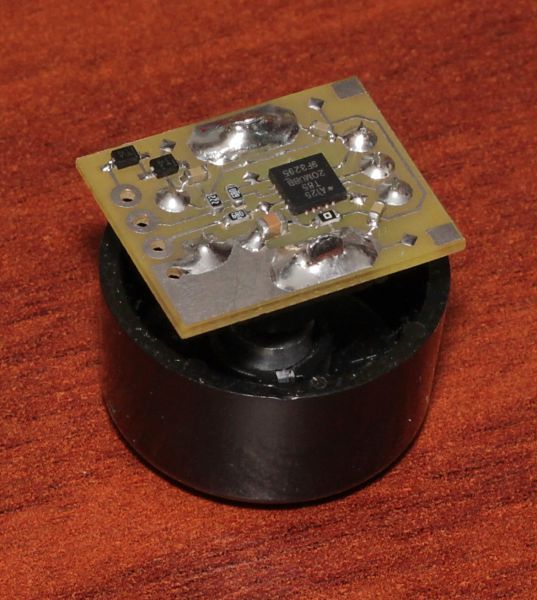

УСБ регулятор громкости для андройдов и виндовс:

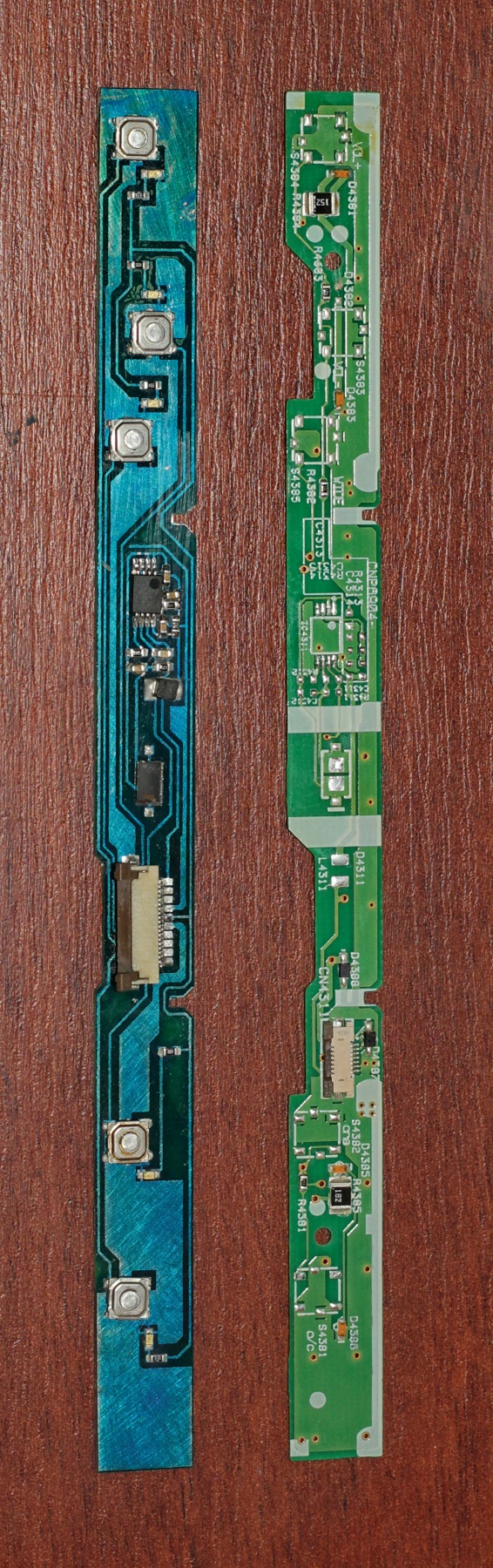

Слева копия с поправками, справа оригинал

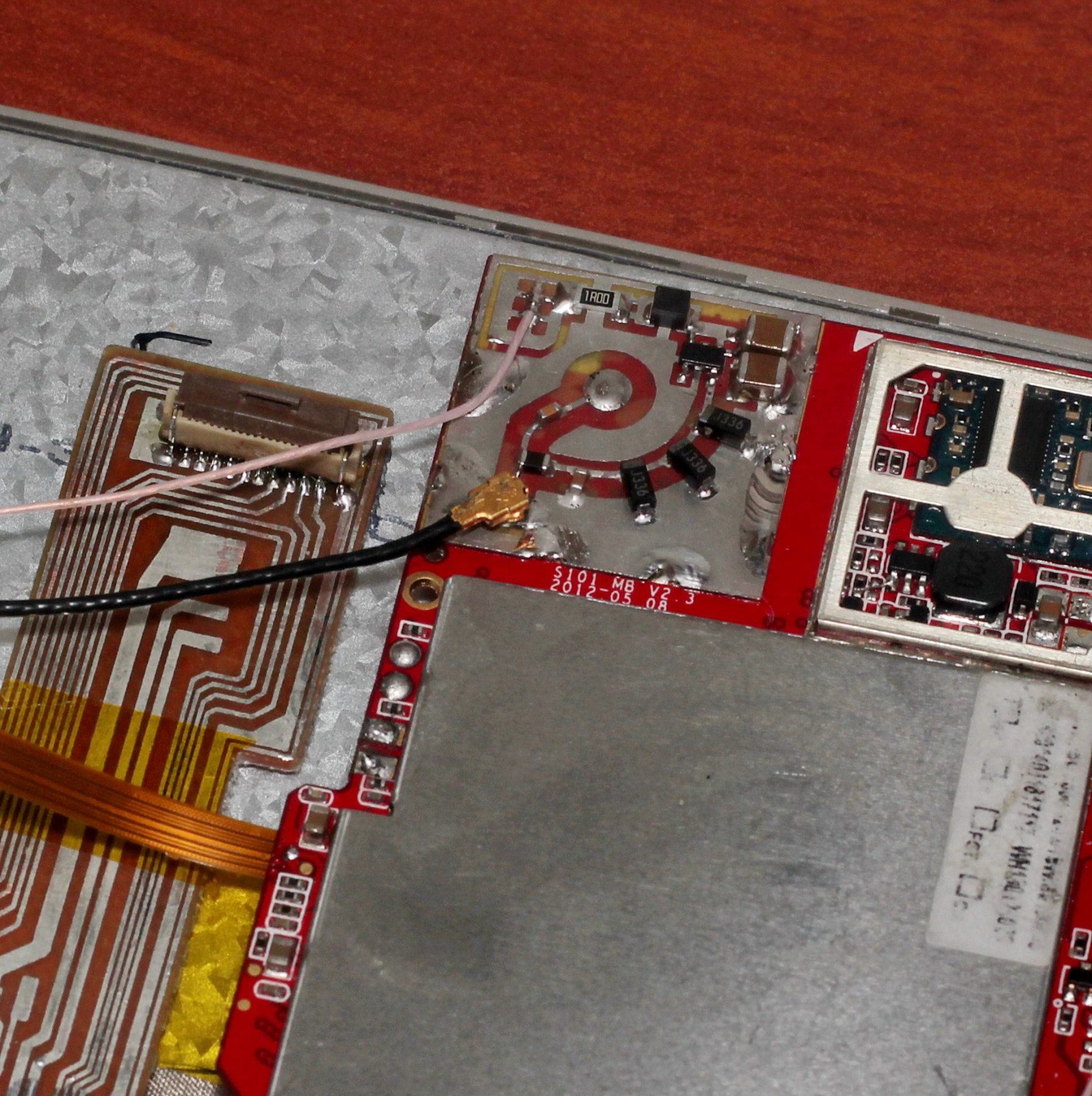

ЖПС инжектор под внешнюю антенну:

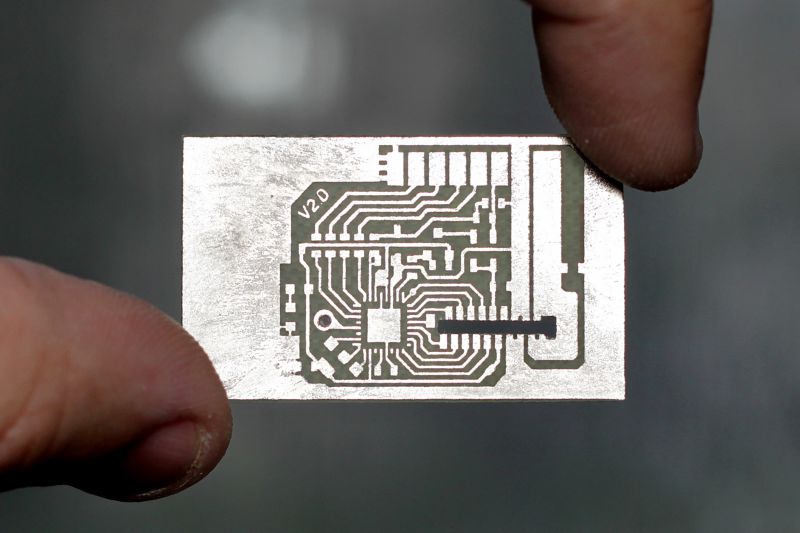

Самая тонкая линия 0.1мм

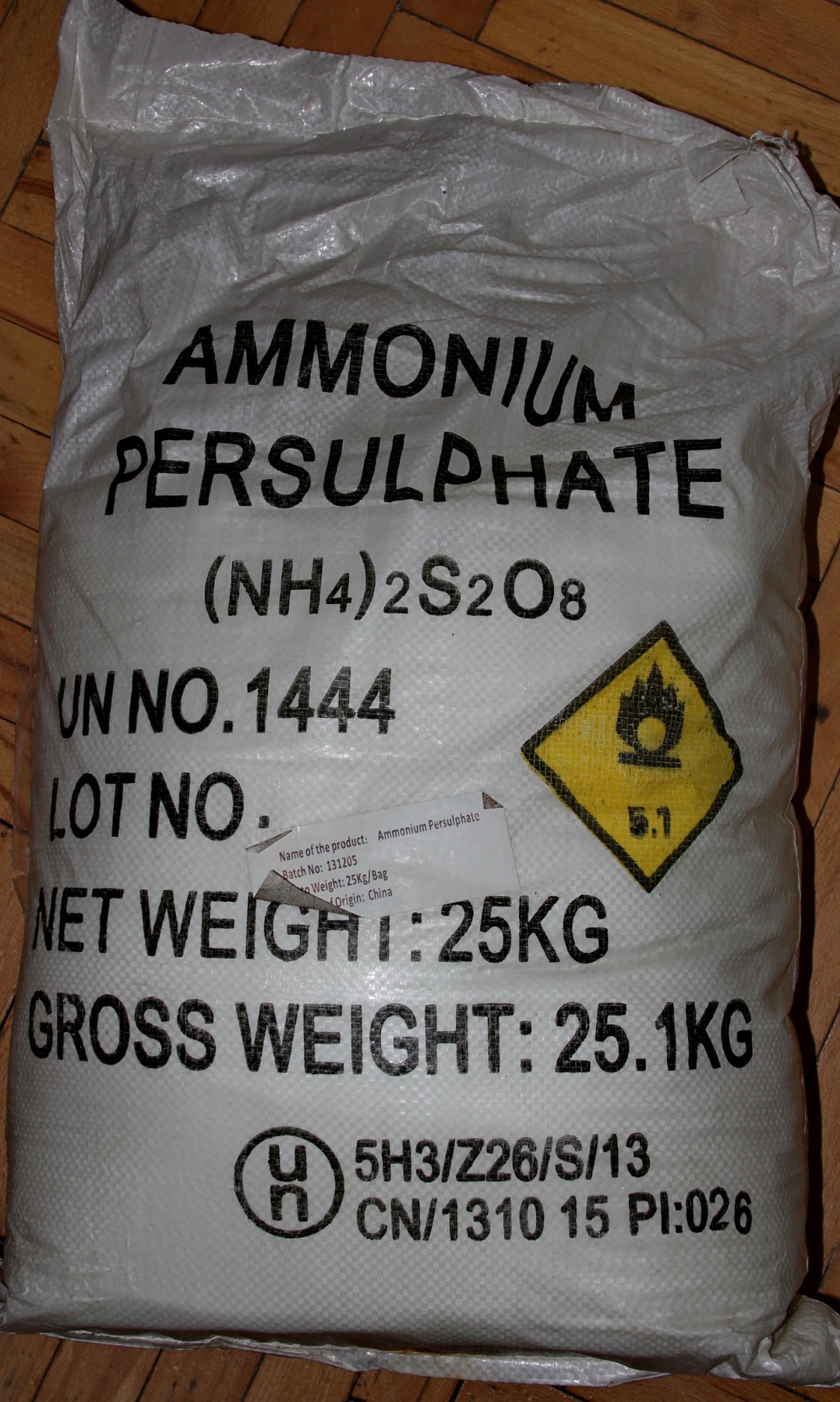

Ну а это главный компонент!
Если у кого что не получается - спрашивайте, я на этом собаку (ну не кота же!) съел))
