Ок,а как сделать овальную контактную площадку с овальным отверстием?

Можно, только для производства такое не прокатит.

Там нужно контурную линию разместить,тогда прокатит.

Leokot, U0U,
Таким способом намного проще делать и китайцы понимают. Проверено неоднократно на разных заводах.
viewtopic.php?p=4239065#p4239065
Результат двумя постами ниже.
Для примера ещё файл с разъёмами USB Type-C

Спасибо за информацию.Пригодится )

Может у кого завалялись платы DEVKIT V 1.4 и NODEMCU-32 в LAY? Поделитесь?

После обновления винды (10) установил лайот от 2015г который стоял ранее и нормально обновлялся. Чего то не хочет - выскакивает такое сообщение "-r ist kein gultiger integewert"
Кто знает, чего ему не так стало?

Добрый вечер. Давно пользуюсь Sprint Layout, большинство русифицированных версий вообще не обновляются. Рекомендую просто найти версию поновее.

Я вообще предпочитаю SL5, он проще, и, в нём легче получить то, чего хочется. А "библиотеки компонентов" я сам рисую.

Альтернативные настройки для Sprint Layout, для тех, кому понравиться.

А где взять? На 1-й странице - нету, где искать ещё не знаю. А то сунулся простейшую схему развести (SL6), завяз ((. Может, с 5-м проще будет?
Вообще б, хотелось бы какой-нибудь хотя бы самый запростецкий мануальчик по использованию: типа, берём элемент (например, 155ЛА3)), тянем от него связи к R, C. Так-то я рисовал в SL6 немного с год назад, но в основном чужое правил - в голове, к сожалению, ничего не осело. Тяжело этим уже в 54 года заниматься, если раньше (длительное время, лет 20-ть) никаких пересечений не было - всё забываешь уже...

По основной работе SL5 и SL6 различаются мало, просто, на мой взгляд, SL6 постоянно пытается "думать за тебя" - самостоятельно цепляет узлы дорожек к сетке, при использовании библиотечных элементов хочет, чтобы им задали параметры, ну, ещё какие-то мелочи, которые, в связи с моей привычкой к SL5 кажутся ненужными или раздражающими.


Художник тоже не сразу какой-нибудь шедевр напишет, этому долго учиться нужно. Каждый пользователь разводит платы в силу своего представления о том, как это должно быть.

А вы никогда не рисовали платы карандашиком по бумажке в клеточку? Любой SL - это рисовалка, именно по "бумажке", ну, только с учётом того, что это делается на компьютере.

зы.. Первый Спринт Лайоут у меня был третьей версии.

Только так и рисую, по другому так и не обучен )).

Ну, дык 5-м то можете поделиться? Хотя, чувствую, я опять "карандашиком по бумажке в клеточку"
Наверное, так и не дойдут руки до Sprint Layout - времени всё меньше и меньше ((

В сундуке-
https://sunduk.radiokot.ru/view/?id=1286784241

Там один архив, внутри которого ещё один архив, а внутри второго архива- сам SL, который у меня запустился без установки. Хотя- это может быть и потому, что у меня SL5 уже установлен.

Впрочем, и SL5 из первого архива тоже запустился. Просто, тот, кто формировал архив- зачем-то заархивировал туда ещё один архив.

АлександрЛ,
Спасибо! А у них "MAKROS" взаимозаменяемые? А то в моём SL6, и библиотек-то не было. Или я их готовить не умею...
Тут пока "на пол-шишечки" разберёшься, опять отвлекут, эдак на пол-годика; к тому времени можно уже всё по-новой изучать...

Макросы от SL5 работают в SL6, наоборот- не всегда.
Если у вас есть какие-то макросы, которые вам нужны- то помещяете (с помощью проводника, например) папку со своими макросами в папку "MAKROS", при запуске SL-я, вам будет доступна папка с вашими макросами.

зы.. Я макросы для себя рисую сам.

АлександрЛ,
Понял, попробую.

P.S. А 8-ми ножек, типа 1006ВИ1 в библиотеках не оказалось - только 10-и ноги. Наверное, их можно "испортить" (отредактировать)?
И не очень понятно, как различается выбор элементов для слоёв: я для себя, "по бумажке в клеточку" вынужден в голове держать элементы - рисую-то я Проводники! И голова моя уже совсем дырявая...

Плохо смотрели, ВОТ:

Спойлер

Вложение:

Дип 8 ног.PNG [21.78 KiB]
Скачиваний: 518

зы.. По мере возможности, я переделываю макросы- ставлю отверстия под выводы- 2,00 или 2,10 сам пятачок и отверстие- 0,8 или 0,7

Добавлено after 12 minutes 41 second:

Там, где задаётся, с каким слоем вы работаете, есть значок "?", нажимаете- и вам покажут, где какой слой находится-

Спойлер

Вложение:

слои.PNG [19.71 KiB]
Скачиваний: 1692

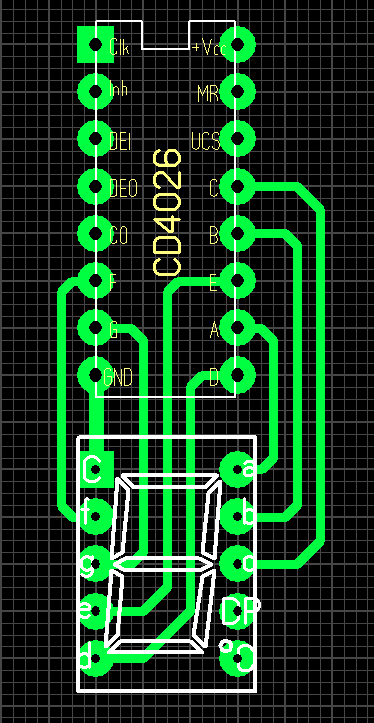

Если вы рисуете дорожки для ДИП или выводных деталей "монтаж в отверстие"- то рисуете в слое М2, глядя на дорожки, как бы, "сквозь плату и детали"
Если вы рисуете для СМД монтажа, то рисуете в слое М1, глядя на детали и дорожки сверху.

Спойлер

Вложение:

мой макрос.PNG [43.53 KiB]
Скачиваний: 516

АлександрЛ,
Спасибо!

Добавлено after 15 minutes 59 seconds:

В это, честно говоря, с ходу врубиться не могу - буду пробовать. Если не отвлекут опять ((. Тяжело всё даётся: с одной стороны, есть наглядный рисунок перед глазами, с другой стороны... Даже и не знаю, как написать. Не получается, почему-то ((. Слои переключать не получается -видать, что-то не так делаю...

Да-да, именно этот вариант. Про СМД монтаж пока речи не идёт

Ну можно знания слегка освежить Вот мануальчик в пдф на почитать https://www.ruselectronic.com/wp-conten ... yout-6.pdf
