чем 8 версия лучше 7?

Всем. Список улучшений на сайте. Но если хватает 7-ой, то и не надо рыпаться))

Божественный ответ, из разряда "иногда лучше жевать чем говорить"

ДядяВован, inkscape и dxf умеет импортить, возможно это только в svg у тебя проявляется
еще перрепроверить активность слоев, мож промашка вышла
а также включить all в репорте плота ...и прочитать таки его

Не вижу в kicad экспорта в dxf (((

При экспорте в SVG выбираю F.Cu, либо B.Cu. Ну и границу платы разумеется.

Добавлено after 4 minutes 45 seconds:

"Выходной каталог '/home/vovan/Документы/tmp' создан.
Экспорт '/home/vovan/Документы/tmp/el-brd.svg' завершён."

Добавлено after 7 hours 10 minutes 6 seconds:
Вопрос по SVG снимается.
Я делал: Файл -> Экспорт -> SVG. Формируется чертеж без отверстий.
Если сделать: Файл -> Чертить -> SVG, то всё работает как надо.

Так там в "Чертить" и в DXF вывод есть. Зачем изголяться с SVG?

Да, нашёл, в DXF вывод есть.
Но SVG для Inkscape "роднее". Не вижу для себя никаких преимуществ изголяться с DXF.

а тут есть люди, которые имели опыт оставления "предложений" разработчикам KiCAD? просто давно бесит момент, когда на плате тыкаешь в компонент или его ножку, а на схеме он на весь дисплей отрисовывается... по-моему, масштаб схемы при этом не должен меняться, а компонент выделенный должен подсвечиваться и помещаться в центр экрана

какой смысл видеть резистор, размером с булку хлеба, если при разработке платы важно видеть его соседей?!

сам-то я тупенький, не умею... может кто-то добрый оставит такую заявку? не думаю, что её реализация слишком сложна...

Какая версия? В 7й (linux) не наблюдаю такого эффекта.
Может в настройках надо что-то изменить.

То же 7-ая под Линукс Минт. Нету такого эффекта. Просто выделяется компонент и усё.

Да, именно так.

Добавлено after 9 minutes:

А-а-а, дошло о чем речь. Это о выделение на схеме, того, что выбрано на плате.
Вот эту галочку снимите.

да блин!!! почему все просто-то так?! я тут мучаюсь уже несколько лет... а оно в галочке пряталось

Добавлено after 5 minutes 8 seconds:
может, тогда еще и одним кликом можно одну и ту же метку ставить в разных местах? в досовском OrCAD было так: ввел метку, и тыкай ею по проводам, она там и ставится. еще в OrCADе том был автоинкремент метки... причем на заранее заданную величину (хоть с плюсом, хоть с минусом). удобно было...

Приветствую всех! Не работаю с Кикадом, но из-за одной платы вынужден был установить себе 7-ку портативную. Подскажите, можно ли в Кикаде сместить часть платы ЦЕЛИКОМ, не мучаясь с каждым слоем в отдельности?
Я уже освоил перетаскивание (G), но оно не работает со всеми слоями сразу, а только с текущим. Суть в следующем: я взял плату другого человека - программатор и адаптеры, но он их сделал на одном листе и слишком близко друг к другу. Я хочу увеличить промежутки между ними, чтобы удобнее было после травления их разрезать. Подскажите, как проще это сделать.

А вот кто сможет 3D-модельку немного отредактировать, чтобы KiCAD корректно её отображал?
Модельку прилагаю. Она состоит из двух элементов (не знаю, как правильно это называется) : COVER и BODY.
Так вот, COVER надо сделать "стеклянным", т.е. прозрачным, а BODY оставить, как есть (его будет видно сквозь COVER).
Сейчас KiCAD показывает просто молочно-белый корпус, никакой прозрачности нет.

Так?

да, так, спасибо.
правда, я уже и сам изгольнулся... установил FreeCAD и методом недолгого, но очень интенсивного, научного тыка добился прозрачности. заодно выяснил странную особенность KiCAD: он самопроизвольно STEP-модели раскрашивает или не раскрашивает, и понять, когда как он будет поступать, невозможно. скачал кучу цветных моделей - некоторые в цвете, некоторые серые. и хоть разбейся! однако, если FreeCAD-ом сконвертировать STEP в WRL - цвет появляется и уже не исчезает.
зато после конвертации сбиваются координаты и масштаб - слава богу, это можно подредактировать уже в KiCAD...

а кто любит импортировать схемы и платы из других кадов?
восновном задача импорта из geda-gschem , geda-pcb , иногда p-cad. в идеале научиться хорошо делать это из их нативных форматов, без экспорта во чтото (например на случай если оригинальные кады вообще не под рукой)

в пакетах kicada импорт вроде только из eagle и dxf
нашел https://github.com/ljmljz/schematic-file-converter но пока приемлемых результатов не добился

Подскажите, как в редакторе схем по умолчанию задать толщину проводника (восьмая версия kicad)?. Если сперва начертить проводник, то потом в свойствах можно задать необходимую толщину. Но это не удобно тыкать на каждый проводник и в ручную задавать.

Вот это вопрос! Никогда не приходилось менять толщину на схеме. Есть проводник, есть шина... Ну может какие-то надо сделать толще (на некоторых схемах). Ну тогда описанный Вами способ.

А мне вот тоже, l1s9v88, не нравятся эти волосиночки

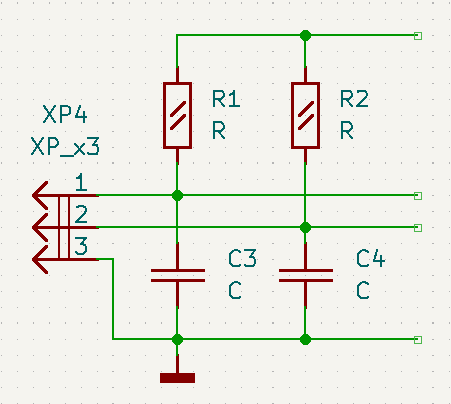

Потому, начиная новую схему иду Файл >> Параметры схемы и в разделе Форматирование меняю размер точки соединения,

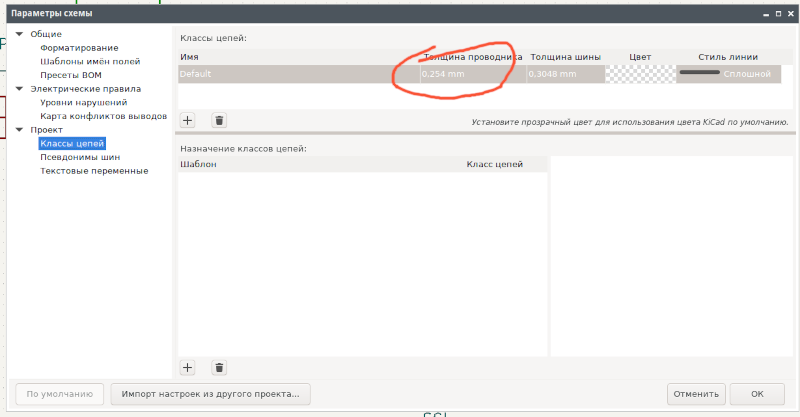

а в разделе Классы цепей прописываю своё значение по умолчанию ...

И всё тогда мне начинает нравиться ...

Если есть необходимость в нескольких разных начертаниях, просто добавьте в Классах цепей свой класс (можете и несколько) и просто при рисовании схемы переключайте в нужном месте.

З.Ы. Можете ещё полюбопытствовать пимпочку Импорт настроек из другого проекта... в окне Параметры схемы.
Вопросы будут -- обращайтесь, завсегда поможем
