еее тему мож закрить я ж був спитав а тут у уже и питаю посоздавайте новие теми

Добрый день!
Мне нужна ваша помошь!
Мне нужно нарисовать схему для платы(для лута).
Сам я не умею.Пробывал - ерунда выходит.
Если кому не лень - помогите пожалуйста!!!

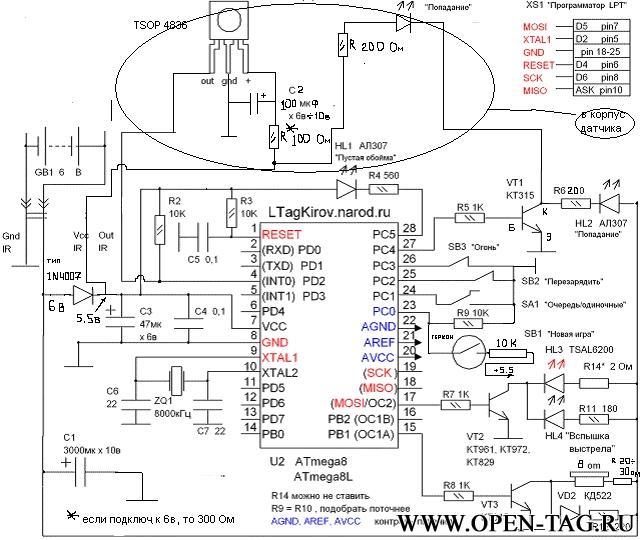

Вот схема:

Простите если не туда написал.На форуме - один день.

Такая легонькая плата? Там даже микросхема так нарисована, что все выводы по очереди(не как на схеме, а как на плате). Только подставляй детальки и соединяй дорожками. Никакого напряжения для мозга. И у Вас не получается...Чтож...придется Вас отправлять в училище Сурикова или на свалку.
Простите, но Ваше "Помогите" не принимается!. Только через магазин - 5 коробок коньяка, а лучше самому - рисунок простенький!!!
Я злой дядька - задолбаю любого лентяя и назло мне = сделаете своими лапками - куда Вы нафиг денетесь!!!

Я всё понимаю,но дело в том что для меня эта плата (в стиле рисования)очень сложная,да и нет опыта работы в таких программах.Я пытался но,как уже писал выше,ничего не получилось.
Может вы мне поможете?А об оплате - договоримся:))

Выкладывай схему и плату какая получилась. Проси форум исправить ошибки.

Harper: этот злобный дядько с тя 5 ящиков конины сдерёт! И всё равно заставит самостоятельно всё сделать
Brigadir: мало просишь!

А в чём пытался разводить? Софта же - как блох на барбоске. Схема действительно проста. Тут могут помочь, но вряд ли кто-то сделает за тебя.

Как видно на схеме - почти половину ее рисовал от руки(программой пользоваться не умею).
Подскажите пожалуйста как из этого сделать плату для ЛУТа,и как исправить ошибки.

вот ссылка

http://depositfiles.com/files/0uwwuvuup


Вот схема:

Учись.


Есть нормальные файлообменники. http://rghost.ru/ , например.


Программой. Можно руками, но не технологично.

Вы случайно препадом не работаете?????? , Вы прямь прирожденный педагог причем закалки времен СССР...


Ребенок когда рождается тоже ходить не умеет... но ведь учится... ведь не куда не денешься - нужно...

Возьмите тот же Sprint Laout 5 и учитесь... программа очень простая - осваивается за вечер (разумеется не в идеале а в объемах для такой простой платки).
Например я изготовляю платы под заказ... и поверьте на слово - видел людей которые задавали вопрос как это вообще разводить плату и чем разводить... а затем через день-два присылали мне разводку выполнену в этой программе... да, были недоработки, но они в основном касались размеров контактных площадок, зазоров и слоев т. е. правились за 5 минут
Т. е. человек вообще не слышавший до этого о разводке нечего в принципе за день необходимый минимум для разводки платы освоил!!!

А скорость освоения на прямую зависит от двух факторов:
1. Основное - желание научиться
2. То насколько это устройство ему нужно, либо насколько прижало... (в зависимости от мотивации, особенно актуально для студентов)

Так что учитесь - все равно это не последняя Ваша разводка, разводить еще прийдется и не раз... выкладывайте то что получилось, а что не получится - подскажем


Если пробовали в спринт лайоуте то выложите то что получилось... и задавайте вопросы о том что не получается... что смогу подскажу...для того и созданы форумы
Ну а если в другой программе то все равно выкладуйте - подскажут те люди которые разводят в Вашей программе.

Ну что тс Вами делать? У Вас ручки больные, нарисовать не в состоянии. Придется деду пахать... Нате - срисовывайте(делов то...на полчаса....)

Получил благодарность от Автора темы. Польшён, честно говоря. Но всё равно: учитесь сами всё делать. Человек должен много чего уметь и знать, на то он и человек. Да и самому интересно.

Сколько коробок коньяка благодарности?
Поддерживаю, надо учиться самому, а не после первой неудачной попытки бросать.

Парни,мне надо нарисовать печатку в спринте вот во этой ВСЕЙ схеме
красным я обвел модуль,сделайте его всего один(я сам их скопирую и сделаю 8 ) ну так кто возьмется? а, к 157уд2 можите заменить на tl071-074 , модули делайте на tl071,если надо заплачу. и вот статья
http://cxem.net/sound/tembrs/tembr3.php там оригинал схемы


P.S просто самому не охото

/////////......\\\\\\\\\\ПС- А кому охота ?

Хитрый план.

Скока за "не охото"?

Ну так если надо заплачу, ди просто у меня как-то хреново получается,вот первая часть схемы

а сколько возьмеш?

А почему хреново? Покрутишь, повертишь часок-другой-третий и получится как нравится. Хочешь сделать хорошо-сделай сам. Или повторяй чужое, если процесс не увлекает.

Вот ваше "неохото" и особенно "а сколько возьмеш?" отбили всё желание помогать.
Пс: 500$, устроит?
