Всем привет!
Имею принципиальную схему и чертеж двухсторонней платы выполненых в P-CAD 2006.
С платой, думаю, сам разберусь. Но если кому-то не трудно помочь - буду благодарен.
А вот принципиальная схема вызвала ступор (смотрел её просмотрщиком: на черном фоне (грустно)
и не понял, где названия компонентов).
Схема и плата маленькие.
Схему хорошо бы получить в любом графическом формате (png, jpg, bmp, tiff) - не принципиально.
А двухсторонняя плата нужна в lay.
Выкладываю ссылку: https://yadi.sk/d/jwz_Qy2GdmQFi
Спасибо!

вот схема в пдф https://dl.dropboxusercontent.com/u/982 ... et1%5D.pdf вроде все видно. А для чего плата в lay? если для ЛУТ, то можно и из PCAD

oldmaelstrom,
спасибо огромное!
По-поводу lay - я делаю печать на пленке и экспонирую на фоторезистиве (вернее, раньше так делал).
Откровенно говоря, никогда не работал с P-CAD и, даже не знаю, из неё распечатывать рисунок шаблона.
Больше привык к Sprint Layout (хотя работал и с Eagle, и с кучей разных программ (надо архив поднять)).
Просто давно это было - лет 7 назад. А с P-CAD никогда не доводилось.
Или, как вариант, можете подсказать, как в просмотрщике вывести по очереди одну и другую сторону на печать с сохранением
оригинальных размеров?

Вывод на печать из P-CAD. Из вьювера, наверное, также выводится. http://www.avrki.ru/articles/content/pcad_5/

Roks,
спасибо! В просмотрщике не менее замороченная схема вывода на печать.
Но есть ссылка на инструкцию - буду разбираться.
А заодно, вспоминать технологию изготовления плат.
Еще раз, всем ответившим - человеческое спасибо!

Поковырялся...
Все равно не совсем все понятно. Выводит несколько рисунков разными цветами. Переживаю, что может смешать два разных слоя. А где и как можно просто отключить вывод всех компонентов из лишних слоев. И что именно нужно оставить из имеющегося, например, для верхней стороны (там много всяких названий на английском: holling, mask, paste, silk и т.д.)...

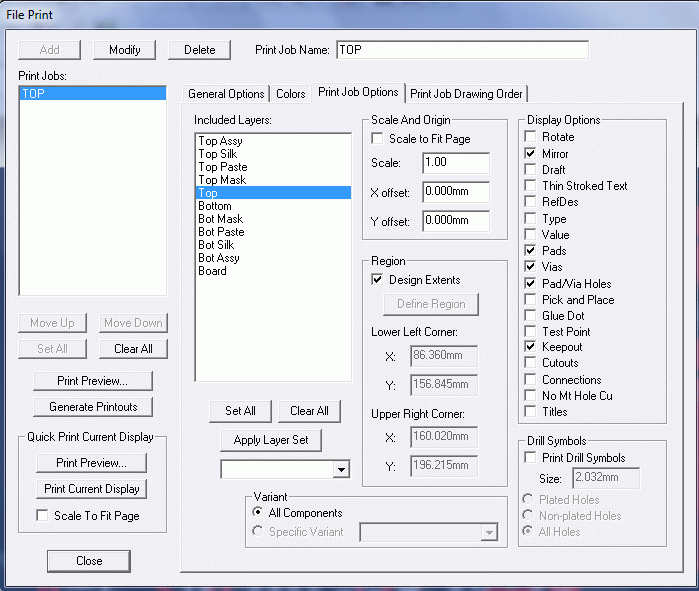

Рабочие слои по умолчанию называются TOP & BOTTOM. На фото пример настроек.
Mirror - отражение, Pads - пятаки компонентов, Vias - переходные отверстия, Keepout - граница, запрещающая разводку за ее пределы. На вкладке Colors не забудьте выбрать черный цвет для слоя (TOP или BOTTOM) и различных элементов.

Если нужен негатив, PCAD так делать не умеет. Но можно напечатать негативно в файл драйвером любого postscript принтера.

В просмотрщике немного не так выводится, но общая картина такая:
[url=http://img.radiokot.ru/files/100829/jgektfac2.png] - так выглядит плата со всеми включенными слоями
[url=http://img.radiokot.ru/files/100829/jgekvm9y9.png] - так она выглядит, если я отключаю все слои (кроме TOP).
Но, справа внизу (обведено желтым овалом) остается какая-то синяя линия, которая нигде не отключается.

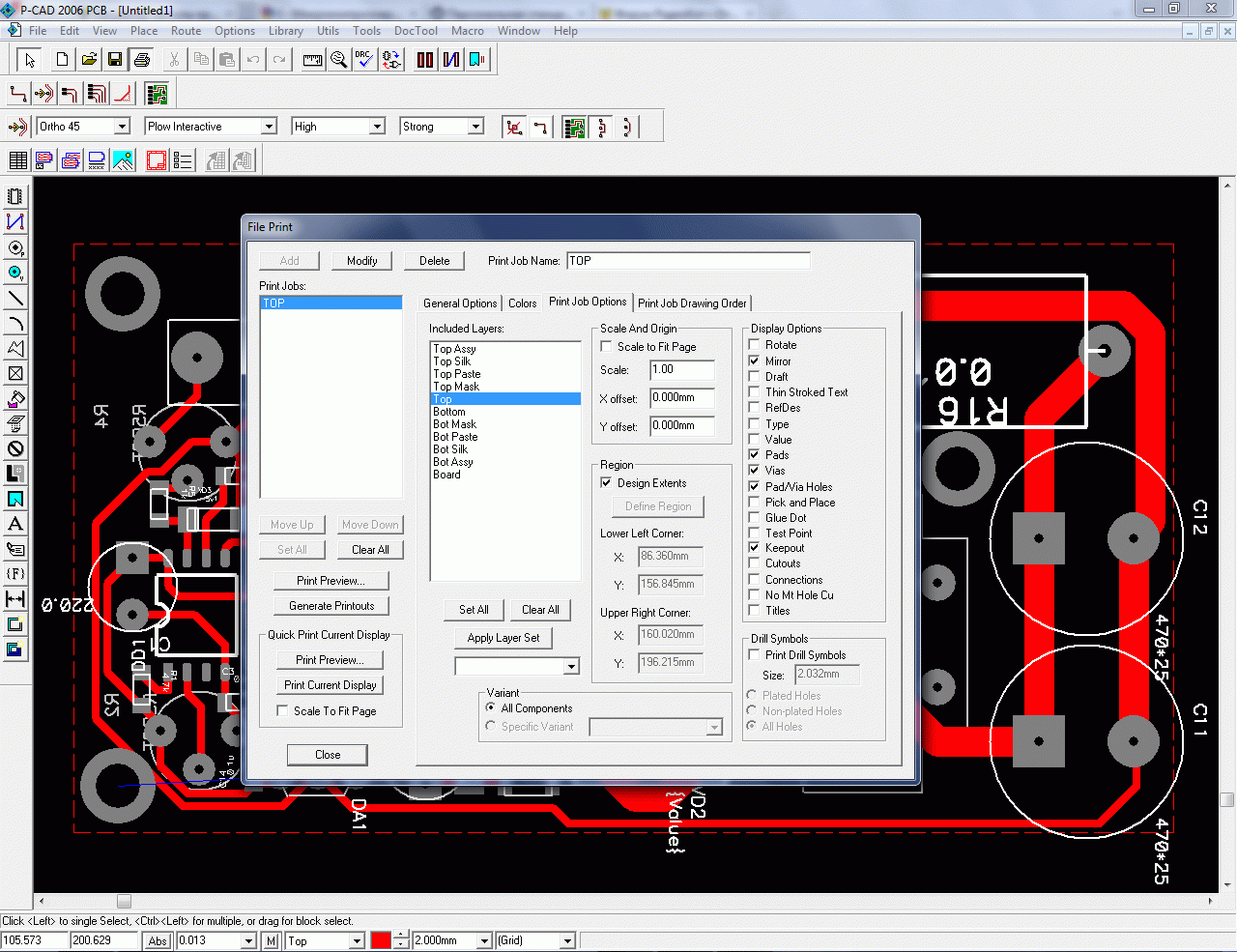

Для вывода оставил такие опции: [url=http://img.radiokot.ru/files/100829/jgevxdqov.png]
Наверное, нужно ещё и Board оставить.
Цвета позже изменю.
Правильно я сделал вывод? И что за сияя полоска на втором фото справа внизу?
Ну и инверсия, само собой (потом).

Для вывода оставил такие опции - это выставлены слои и элементы, которые можно выбрать при помощи курсора. Selection Mask - маскируемый выбор(? я просто учил французский)
На каритнках я не увидел опций печати. Нажмите в просмотрщике на печать и сделайте скриншот.

Я изучал немецкий. Сам не все понимаю.
Вот 3 последних скрина: 2 с настройками и 1 с результатом печати в pdf.
[url=http://img.radiokot.ru/files/100829/jgvjflbvz.png]
[url=http://img.radiokot.ru/files/100829/jgvjf9udg.png]
[url=http://img.radiokot.ru/files/100829/jgvjfsdp1.png]
В общем, как я понимаю, где-то что-то выводится лишнее, а где-то что-то (возможно) не выводится.
Не хочется "накосячить" и переделывать...

Именно так. Только цвет на первой картинке нужно выбирать черный. Иначе при печати (именно при печати в самом принтере) этот цвет задается. На картинке у Вас будет зеленый и красный соответственно. Вы из второй фото нажмите предпросмотр и увидите, в каком виде плата пойдет на печать.

dr.doc,
в общем, я так и думал. Спасибо.
Меня смущает тонкая синяя полоска на плате справа в центре. Откуда она берется и как её убрать?
В слоях её нет.

Тоненькая синяя полоска это соединение, но не разведенное. Такое бывает, если "земля" проходит через корпус - от одного крепежного винта к другому. Или, как результат отключения какого-либо слоя. Но, в общем, пройдите по данной цепи и сравните со схемой. Возможно есть недоразведенный участок.

dr.doc,
спасибо!

На здоровье.

С синей полоской разобрался - это просто обозначено место перемычки.
И все же, осталось 2 вопроса, с которыми пока не могу разобраться:
1.на рисунке платы все равно осталось несколько 4 или 5 небольших красных меток между элементами. Хотелось бы их убрать. Где и как их отключить я, пока не нашел. Эти метки (см скриншот /свойства элементов/) связаны с выводом на печать нескольких элементов со стороны Bottom, хотя она полностью отключена. Как убрать эти красные метки при печати рисунка ПП? Цвет этих прямоугольничков задается в Keepout, но их нужно именно отключить их вывод, а не поменять цвет. Т.к. другой цвет - тоже пропечатается при рпспечатке.
[url=http://img.radiokot.ru/files/100829/ji58hs5fi.png]
2.Как в просмотрщике P-CAD померять размеры платы (линейка в меню имеется, но как мерять / просматривать оригинальные размеры) не понятно. Без вывода на печать (принтера сейчас нет, а бегать в центр печати - весьма не удобно).
P.S. И не видно отверстий для сверловки...
Спасибо

P.S. Прошу прощения. Выяснился момент, что в P-CAD разработчик выложил старую схему (электрическую и схему платы).
Новая версия схемы и платы в формате pdf.
Конечно, даренному коню в зубы не смотрят (один формат хуже другого), но, эту тему закрываю.
Открываю новую тему: как из pdf перевести схему платы в какой-то приемлемый вид.

Попробовал - в Sprint Layout нет опции импорта подложки. Как быть? Хочется же и разводку проверить - может там ошибки имеются. Не в pdf же это делать...
