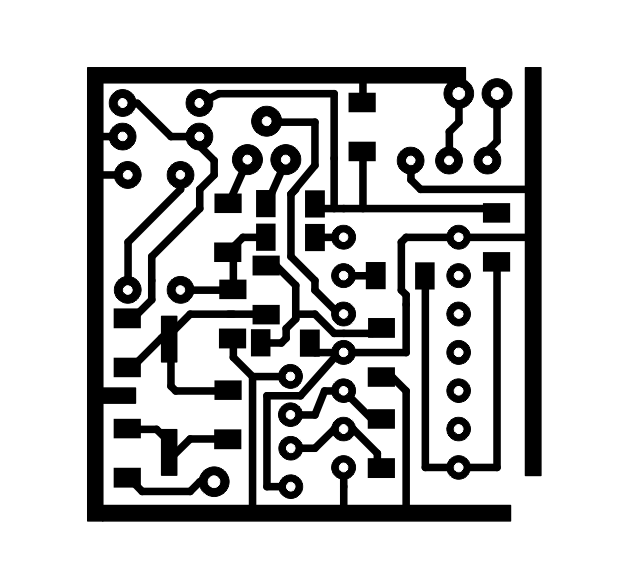

А зачем нужен векторный формат? Плата должна быть изготовлена в масштабе 1:1, соответственно в 5-10 раз увеличивать не нужно. Для изготовления нужен фотошаблон или распечатка на лазерном принтере 1:1. Перед печатью все равно будет переведено в растровую графику.
Если для демонстрации нужно качественное изображение, то для демонстрации можно увеличить масштаб непосредственно в программе.

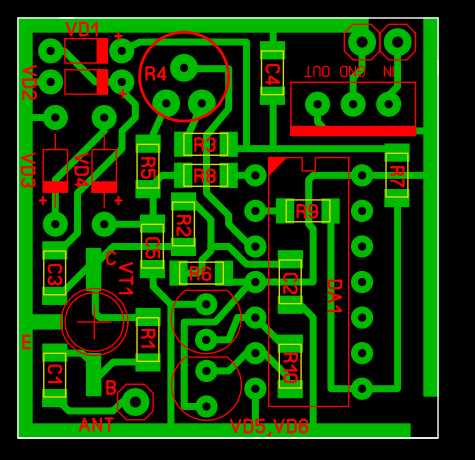

Вектор. По крайней мере у меня так. Может у кого то и растр получался тут уже зависит от того как файл готовили. Вот в архиве приложил скриншот с SL пдф файл, скриншот с корела, и сам кроеловский файл с версии X6.

Что нужно установить для того, чтобы из лайоута печатать .pdf ?
Ваши файлы в моём кореле (Х5 лицензия) не открылись как вектор.

Сохраните пожалуйста в версии 9 (корел), может получится.

З.Ы. Проблема решена. Экспорт в *.emf + танец с бубном на костылях. Спасибо всем.

Сохранил в 9-ой версии.
У меня для формирования PDF стоит Foxit Reader PDF Printer.
По моему ставиться автоматом вместе с Foxit Reader прога аналог Addobe Readera но работает быстрее да и по некоторым опциям лучше.

С костылями, но проблема решена. Экспорт в *.emf + танец с бубном на костылях. Спасибо всем.

Спасибо, получилось
