Здравствуйте. Решил выложить свой проект. Может кому пригодится.
Осталось корпус допилить и скетч причесать. А так, все мои хотелки уже работают.
Собственно:
Часы (только часы, без года, без будильника…) с индикаторами, похожими на газоразрядные.
Полная имитация не планировалась. Что бы похоже и хорошо читалось.
В качестве мигающих точек используются адресные светодиоды.
В темноте уменьшается яркость.
Управление – две сенсорные кнопки.

Прилагается: схема и скетч.
Если кого-то что-то заинтересовало, спрашивайте

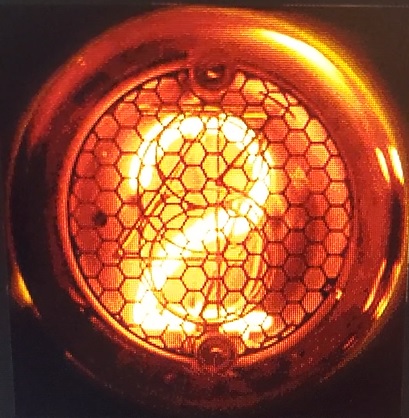

а красная сетка им зачем?

Индикаторы сами делали?

Я художник, я так вижу...

Добавлено after 7 minutes 31 second:


Да сам.



Заказал на Али только дисплеи, без плат, дешево.
А вот на макетке использовал с платами, как на схеме. Причем один на черной плате, второй на синей. Отличаются по цветопередаче.

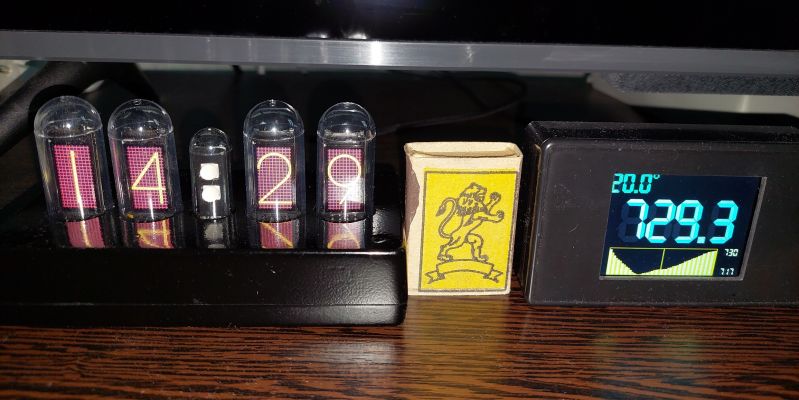

Доделал корпус.

Потом может выгравирую места сенсорных кнопок.
Для интересующихся. Код занимает только половину памяти. Поэтому можно добавить еще кучу функций и типов индикаторов, например ИВ.

Продолжу о индикаторах.
Платы делал с помощью факсовой бумаги и ацетона, своеобразный ЛУТ. Из остатков двухстороннего стеклотекстолита. Вторую сторону использовал как землю.
Делал по одной платке. За вечер осилил.

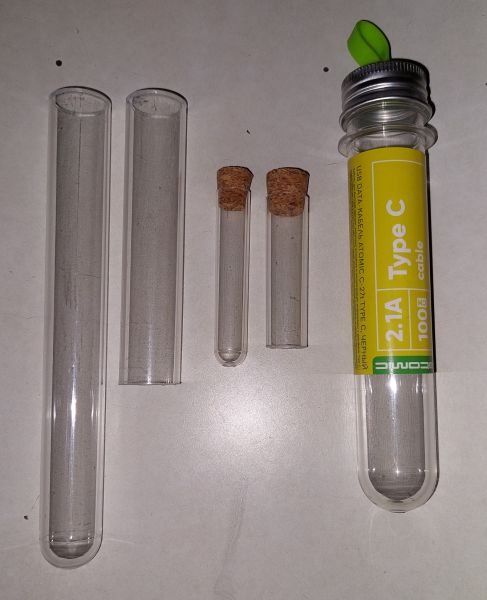

В качестве колб использовал пластиковые пробирки с Али.
https://img.radiokot.ru/files/30126/med ... 772brq.jpg
Оборачивал в месте отреза малярной лентой, отмечал линию отреза и с помощью дрюмеря обрезал по кругу.

Немного о питании.
Питаю от отдельного стабилизатора, т.к. не понятно что за стабилизатор китайцы поставили на синюю таблетку.
Еще на ютубе https://www.youtube.com/watch?v=qObJZniut30 увидел "Простая схема защиты от перенапряжения для низковольтной нагрузки".
Сначала сделал на макетной платке.
https://img.radiokot.ru/files/30126/med ... 9qish4.jpg
Но размеры не устроили и напряжение 3,2 В. А адресные светодиоды в схеме и так работают на недокументированном напряжении, по даташиту минимум 3,7.
Поэтому сделал плату с меньшими по размерам стабилизатором, полевиком, подстроечным резистором и напряжением 3,3 В.
Схему и плату прилагаю. Мосфеты брал с плат АКБ от ноутбуков.

Симпатишная имитация. А чуточку мерцать они умеют?

Нет. Полная имитация не планировалась. И не люблю мерцания.
Кто хочет мерцания, может без проблем добавить. Флеша еще много. Тем более, что изображение рисуется.
Цифры рисуются кругами, прямоугольниками и треугольниками. Сетка тоже рисуется линиями.
Опрос DS3231 идет постоянно для отслеживания времени, так что организовать мерцание можно без проблем.

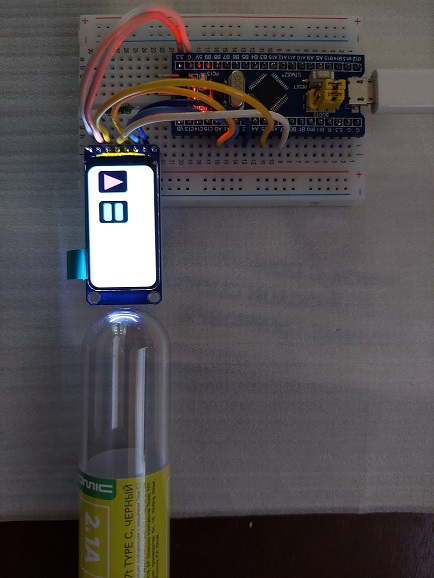

Дополнение для тех, у кого проблемы с изготовлением плат для индикаторов.

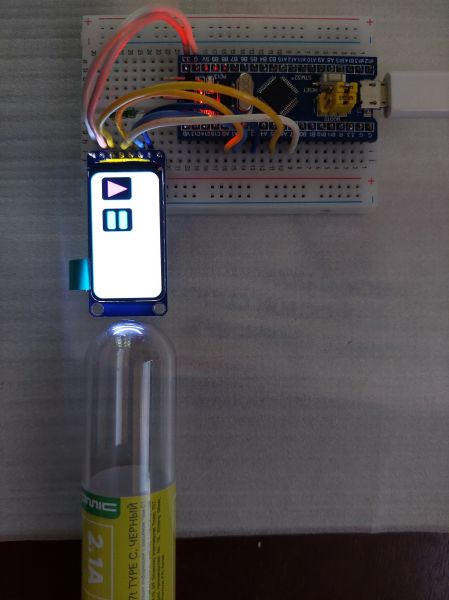

На Али появились готовые дисплеи. На которых можно изготовить индикаторы.
https://img.radiokot.ru/files/30126/med ... djqux1.jpg

Забыл как рисунок помещать в сообщение, а не ссылку.

Всё круто! ..ну должно быть продолжение !!! Пора пилить "скины" ..ну там цифорки различных других индикаторов, какая анимация опять же. ..ну как нить цифорки там перелазят с одного индикатора на другой. Сча народ думаю накидает хотелок
Ну если не будет продолжения нафиг всё это нужно?! - собрал часы на каких инках да и всё
