 Заголовок сообщения: Селга 404 - ремонт
СообщениеДобавлено: Вт авг 28, 2018 21:27:41
Мучитель микросхем
Аватар пользователя

Карма: 8
Рейтинг сообщений: 133
Зарегистрирован: Пн янв 01, 2018 17:00:18
Сообщений: 471
Откуда: Россия
Рейтинг сообщения: 0
Селга 404 - ремонт
В момент подачи питания в динамике раздается треск и наступает тишина, на органы управления нет никакой реакции, но ток потребляет - 40мА при 9В. О чем говорят эти симптомы?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вт авг 28, 2018 21:40:53
Друг Кота
Аватар пользователя

Карма: 195
Рейтинг сообщений: 8538
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 42339
Откуда: Нерезиновая
Рейтинг сообщения: 0
Ни о чём.. :dont_know: Точнее- о том, что "там, внутри, что- то сломалось" :))) :))) В этом приёмнике 8 транзисторов, 26 резисторов и 34 конденсатора.. Неисправность половины из вышеназванных деталей может иметь такие "симптомы"..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вт авг 28, 2018 22:02:42
Собутыльник Кота
Аватар пользователя

Карма: 14
Рейтинг сообщений: 121
Зарегистрирован: Сб май 21, 2016 11:04:52
Сообщений: 2977
Откуда: Беларусь
Рейтинг сообщения: 0
ну так, ток большой, скорее всего утечка идет по УНЧ, там трансформаторный УНЧ. Звука совсем нет, даже не шипит - значит точно УНЧ. У меня такая же борода была, но ток был даже побольше. Когда Селгу откроете там много проводов, которые идут на динамик, на гнездо наушников. Там где эти провода припаиваются смотрите дорожки, дрожки подгнили уже. Смотрите там где на динамик идет дорожки, возле резисторов р21, р26. А вообще все дорожки надо пересмотреть и это будет сложно. Придется прозванивать. Специально не касаюсь исправности отдельных элементов. Это, как сказано было ранее, может быть совсем другая история.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вт авг 28, 2018 23:02:01
Друг Кота
Аватар пользователя

Карма: 106
Рейтинг сообщений: 3279
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14644
Откуда: 57 RUS
Рейтинг сообщения: 0
Querist писал(а):
В момент подачи питания в динамике раздается треск и наступает тишина

Для начала, гнездо наушников, отключающее динамик в порядке? А то там бывает из-за окислов нарушается контакт.
Оконечные транзисторы в УНЧ - Т7, Т8 не греются? Обычно они дохнут, особенно при переплюсовки питания или работе при завышенном напряжении питания до 12 вольт.

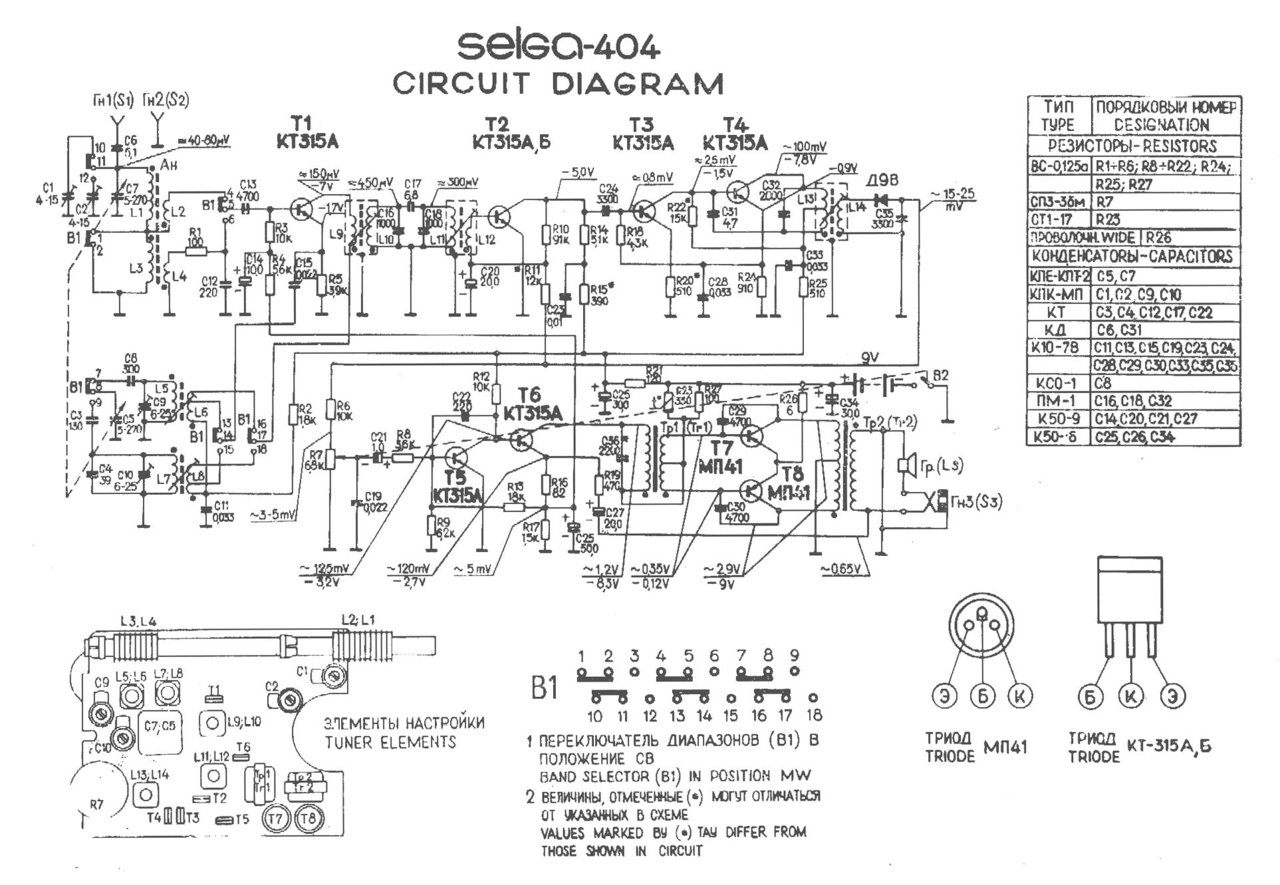

Измерте режимы по постоянному току и сравните с картой напряжений на схеме ниже:
СпойлерИзображение

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Ср авг 29, 2018 21:17:34
Мучитель микросхем
Аватар пользователя

Карма: 8
Рейтинг сообщений: 133
Зарегистрирован: Пн янв 01, 2018 17:00:18
Сообщений: 471
Откуда: Россия
Рейтинг сообщения: 0
Спасибо за советы, как руки дойдут, займусь.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Сб сен 08, 2018 11:32:58
Мучитель микросхем
Аватар пользователя

Карма: 8
Рейтинг сообщений: 133
Зарегистрирован: Пн янв 01, 2018 17:00:18
Сообщений: 471
Откуда: Россия
Рейтинг сообщения: 0
gsmart
Гнездо для наушников окислено, при подключении наушника, динамик все равно трещит, надо как-то окислы удалять, один из транзисторов греется, второй холодный - под замену горячий или оба?


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Сб сен 08, 2018 12:06:46
Друг Кота
Аватар пользователя

Карма: 90
Рейтинг сообщений: 1501
Зарегистрирован: Вт сен 06, 2011 20:49:28
Сообщений: 25917
Откуда: оттуда
Рейтинг сообщения: 0
Найти надо причину этого, а транзисторы просто проверить и неисправные заменить.

_________________
- Русским человеком может быть только тот, у кого чего-нибудь нет, но не так нет, чтобы обязательно было, а нет — и хрен с ним.
"Русский человек может жить как в одну сторону, так и в другую. И в обоих случаях останется цел" А. Платонов


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Сб сен 08, 2018 22:08:35
Друг Кота
Аватар пользователя

Карма: 106
Рейтинг сообщений: 3279
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14644
Откуда: 57 RUS
Рейтинг сообщения: 0
Querist писал(а):
Гнездо для наушников окислено, при подключении наушника, динамик все равно трещит, надо как-то окислы удалять

Если наушниками пользоватся не собираетесь, просто исключите гнездо - закоротите два провода (выход УНЧ и динамик), идущие на эти размыкаемые контакты на гнезде.
Querist писал(а):
один из транзисторов греется, второй холодный - под замену горячий или оба?

Отпаяйте и прозвоните транзисторы, "горячий" точно дохлый, а "холодный" возможно жив. Только тразисторы ставте германивые (пойдут любые из серии МП-39 - МП-42), с кремневыми работать не будет.

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вс сен 09, 2018 11:22:24
Грызет канифоль
Аватар пользователя

Карма: 10
Рейтинг сообщений: 104
Зарегистрирован: Пн дек 01, 2014 19:48:17
Сообщений: 288
Рейтинг сообщения: 0
Не соглашусь с тем, что горячий точно дохлый. Греется - значит работает, только не в режиме из- за неисправности какого то пассивного элемента в обвязке. Может, конечно, быть и подпаленным. А вот с холодным не все так однозначно...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вс сен 09, 2018 11:34:32
Мучитель микросхем
Аватар пользователя

Карма: 8
Рейтинг сообщений: 133
Зарегистрирован: Пн янв 01, 2018 17:00:18
Сообщений: 471
Откуда: Россия
Рейтинг сообщения: 0
mishinmaster
Там вся обвязка 2 керамических конденсатора и резистор, думаете надо проверять?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вс сен 09, 2018 12:21:11
Друг Кота
Аватар пользователя

Карма: 90
Рейтинг сообщений: 1501
Зарегистрирован: Вт сен 06, 2011 20:49:28
Сообщений: 25917
Откуда: оттуда
Рейтинг сообщения: 0
Думаете, не надо? Я бы проверил и тр., и обвязку, и монтаж - как оно всё меж собой соединено..

_________________
- Русским человеком может быть только тот, у кого чего-нибудь нет, но не так нет, чтобы обязательно было, а нет — и хрен с ним.
"Русский человек может жить как в одну сторону, так и в другую. И в обоих случаях останется цел" А. Платонов


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вс сен 09, 2018 20:44:04
Друг Кота
Аватар пользователя

Карма: 106
Рейтинг сообщений: 3279
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14644
Откуда: 57 RUS
Рейтинг сообщения: 0
mishinmaster писал(а):
Не соглашусь с тем, что горячий точно дохлый.

Что гадать, отпаять транзистор и прозвонить тестером, делов на одну минуту.
mishinmaster писал(а):
Греется - значит работает, только не в режиме из- за неисправности какого то пассивного элемента в обвязке.

Не разу такого не попадалась. В подобных трансформаторных УНЧ транзисторы маломощные и дохнут моментом при переплюсивки или очень быстро при превышении напряжения питания - в этом случае дохнут по одному, какой быстрее пробился, тот и забирает весь ток на себя и греется.
mishinmaster писал(а):
Может, конечно, быть и подпаленным. А вот с холодным не все так однозначно...

Если в такой двухтактной схеме один транзистор оборвётся, то УНЧ будет "хрюкать", работая на другом. если унч молчит, значит транзистор пробило и он греется, чудес не бывает, в этом случае помимо транзистора возможно будет грется выходной трансформатор, зависит от мощности блока питания.
Вот на другом приёмнике с похожим УНЧ у выходного трансформатора даже оплавился пластиковый каркас (в верхнем правом углу на фото) из-за пробитого транзистора в УНЧ, но не смотря на оплавленный каркас трансформатор остался рабочим:

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вс сен 16, 2018 21:38:01
Мучитель микросхем
Аватар пользователя

Карма: 8
Рейтинг сообщений: 133
Зарегистрирован: Пн янв 01, 2018 17:00:18
Сообщений: 471
Откуда: Россия
Рейтинг сообщения: 0
Нашел транзисторы на замену, снял плату и обнаружил, что дорожки в районе батарейного отсека окислены, чем лучше удалять продукты жизнедеятельности советских батареек?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вс сен 16, 2018 23:00:18
Друг Кота
Аватар пользователя

Карма: 106
Рейтинг сообщений: 3279
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14644
Откуда: 57 RUS
Рейтинг сообщения: 1
Querist писал(а):
чем лучше удалять продукты жизнедеятельности советских батареек?

Сначало удалить механически, например маленькой щёткой с медносплавной щетиной, на фото посредине:
Далее промыть плату ацетоном или спиртом при помощи жёсткой зубной щётки, при необходимости востановить утраченные участкки дорожек кусочками медного провода.

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Сб сен 22, 2018 20:31:38
Мучитель микросхем
Аватар пользователя

Карма: 8
Рейтинг сообщений: 133
Зарегистрирован: Пн янв 01, 2018 17:00:18
Сообщений: 471
Откуда: Россия
Рейтинг сообщения: 0
Починил я Селгу. Почистил и восстановил дорожки, заменил горячий транзистор и она заработала! Только звучит достаточно тихо и на некоторых участках диапазона прослушивается свист, сначала думал помехи, но на другом приемнике его не слышно.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Сб сен 22, 2018 21:02:22
Друг Кота
Аватар пользователя

Карма: 110
Рейтинг сообщений: 6673
Зарегистрирован: Пт авг 14, 2015 14:25:02
Сообщений: 11291
Откуда: Одесса - мама
Рейтинг сообщения: 0
Нада починить, вылизать внешний вид и под стекло... для потомков! :)

_________________
90% времени уходит на отыскание неисправности,остальное - ждать когда нагреется паяльник! :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Сб сен 22, 2018 22:08:29
Друг Кота
Аватар пользователя

Карма: 106
Рейтинг сообщений: 3279
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14644
Откуда: 57 RUS
Рейтинг сообщения: 0
Querist писал(а):
и она заработала! Только звучит достаточно тихо

Замените усохшие электролиты в цепи прохождения сигнала.
Querist писал(а):
и на некоторых участках диапазона прослушивается свист

Так-же замените электролиты в цепи АРУ и по питанию, возможно приёмник просто возбуждается из-за сухих электролитов, вот и свистит.

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Сб сен 22, 2018 22:13:45
Друг Кота
Аватар пользователя

Карма: 123
Рейтинг сообщений: 7959
Зарегистрирован: Сб сен 13, 2014 16:27:32
Сообщений: 39199
Откуда: СпиртоГонск созвездия Омега
Рейтинг сообщения: 0
банки давно пуснты хзочешь меняй но на дв св давно нечего слушать кроме китая... в раше диапазон освобождают от связи..
тама у тя
да и всякие инвертора там загадили эфир
кстати селга вроде прибалты? выкинь и не парь мозк купи китаюзу

_________________
ZМудрость(Опыт и выдержка) приходит с годами.
Все Ваши беды и проблемы, от недостатка знаний.
Умный и у дурака научится, а дураку и ..
Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Сб сен 22, 2018 23:22:44
Мучитель микросхем
Аватар пользователя

Карма: 8
Рейтинг сообщений: 133
Зарегистрирован: Пн янв 01, 2018 17:00:18
Сообщений: 471
Откуда: Россия
Рейтинг сообщения: 0
Приемник отцу подарили когда-то, для него и восстановил, стоять он будет на полке, но теперь в рабочем состоянии. На СВ у нас в городе на карманного китайца или например на МЕРИДИАН РП-252 слышно 3 станции на русском языке. На ВЕРАС РП-225 4 станции (2 расположены очень близко, другие приемники их не разделяют) ну и еще слышно Украину, Румынию, Турцию и т.д.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Селга 404 - ремонт
СообщениеДобавлено: Вс сен 23, 2018 08:28:38
Друг Кота
Аватар пользователя

Карма: 106
Рейтинг сообщений: 3279
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14644
Откуда: 57 RUS
Рейтинг сообщения: 0
musor писал(а):
но на дв св давно нечего слушать кроме китая...

На средних волнах масса станций, но у меня в регионе нет местных вещалок, и приём возможен только в тёмное время суток. В Москве и Ленинграде есть местное вещание, поэтому приём там присутствует на СВ и днём.
Посмотрите расписание русскоязычных АМ вещалок на СВ/КВ диапазонах:
http://www.novosibdx.info/schedules.html
При желании для СВ приёмника можно собрать КВ/СВ конвертер (в сети масса схем) и можно будет слушать КВ вещалки без вмешательства в схему СВ приёмника.

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 39 ]  1,

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 17


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
