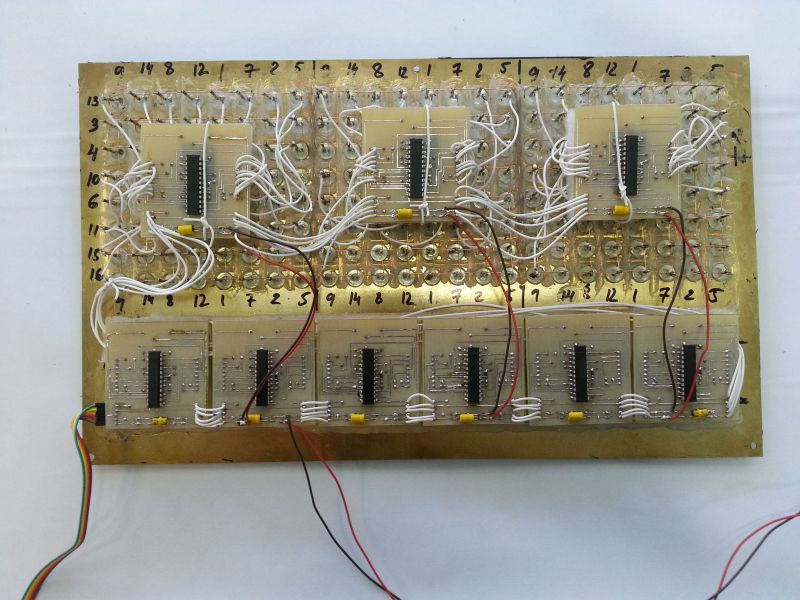

Всем привет. Вот тоже собрал часы на светодиодах. Arduino nano, MAX7219,DS3231, пластина вырезана из латуни. Верху время, снизу бегущая строка. Случайно подошел корпус от монитора. Второй индикатор сделан специально для того , чтобы панель можно было использовать как выносную. Может быть не очень аккуратно получилось, не судите строго.

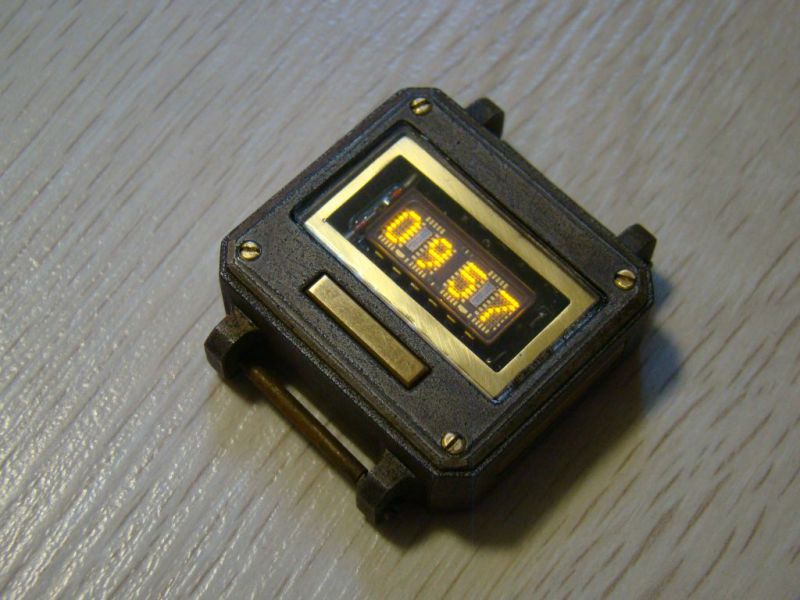

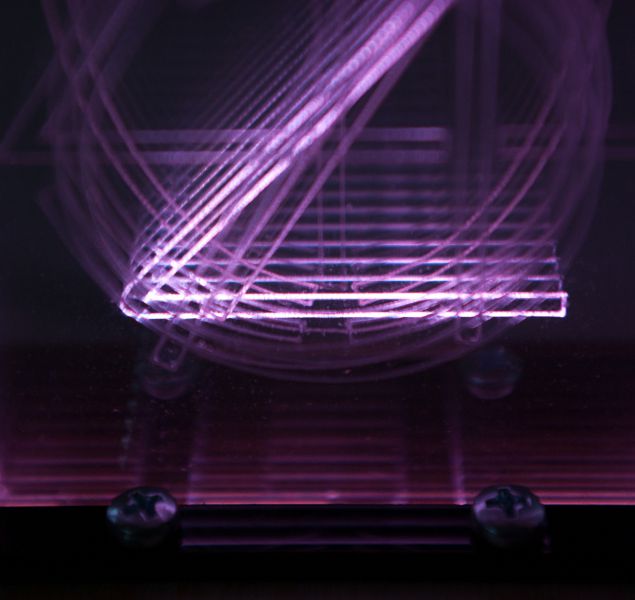

Недавно такую конструкцию в интернете увидел теперь хочу такой индикатор! Вроде светодиодный- кто-нибудь знает как он называется ? Или хотя бы в каком направлении искать... еще говорят такого типа газоразрядные есть...
Заголовок сообщения: Re: Часы (и не только) на светодиодах
Добавлено: Вс июл 16, 2017 13:07:42
Опытный кот
Карма: 16
Рейтинг сообщений: 135
Зарегистрирован: Сб мар 07, 2015 20:48:22 Сообщений: 899 Откуда: Московская область
Рейтинг сообщения:0
Есть новые АЛС320Г. В отдам-обменяю выставил на обмен на ГРИ. Штука довольно красиво смотрится даже без всяких стекол снаружи. Не хочу чтобы все ушли в одни руки. Если есть заинтересованные часовщики - пока не раздал шевелитесь. viewtopic.php?f=52&t=146652
Сразу важное замечание, чтобы хейта было меньше: я бы не стал называть данное устройство полноценными в плате реального применения часами, скорее я бы назвал его демонстратором работы симпатичного и крайне редкого советского светодиодного индикатора.
Предыстория тут такая: довольно давно мне перепал сверхминиатюрный 5-и разрядный светодиодный индикатор ИПЦ06А-5/40К красного цвета свечения, выполненный в керамическом корпусе с позолоченными выводами. Индикатор, насколько я понимаю, очень редкий, за все годы коллекционирования старых деталей, общения с другими коллекционерами и приемщиками драгмета мне он попался всего один раз. Как написано в справочных листах, предназначен он был для малогабаритных устройств специального назначения. Ничего конкретнее выяснить пока не удалось.
Вот сам индикатор:
Индикатор реально впечатлил размерами символов и было решено сделать часы-демонстратор его работы, потому что было жалко оставлять его тупо лежать на полке
В схеме совершенно нет ничего особенного:
МК - ATMEGA164PA-AU, тактирование от кварца 16 МГц, три управляющие тактовые кнопки, индикатор подключен к МК напрямую только через токоограничительные резисторы, питание осуществляется +5В через стандартный microUSB разъем, также возможно питания от большего напряжения через отдельные контакты для подпайки проводов через линейный стабилизатор L78L05, стабилизатор напряжения на +3,3В установлен для питания датчика давления и температуры.
В качестве часов реального времени применена DS1307 сразу на платке с батарейным отсеком, купленная на Али. Единственное - удалил с платы диод и один резистор, а также перепаял остальные резисторы на другой номинал.
Датчик температуры и давления использован типа BMP280 также на готовой платке с Али. Для подключения его к МК применен двунаправленный преобразователь уровней 3,3<->5В по простейшей схеме на биполярных транзисторах.
Конструктивно часы выполнены на двух платах, соединенных между собой с помощью тонких проводов.
Фото платы питания и подключения RTC и датчика давления:
Фото платы с МК, индикатором и кнопками до установки индикатора и кнопок и в полном сборе:
Платы, соединенные вместе. На переднюю навесных образом приделан разъем для программирования МК.
Часы в сборе. Спереди установлено оргстекло. Обозначения кнопочек пока так себе выглядят, в будущем может переделаю на что-нибудь посимпатичнее...
Во включенном состоянии.
Время (также есть секунды и дата (можно в меню разные режимы отображения активировать), на фото не показано):
Температура:
Атмосферное давление:
И к моменту, о котором я написал в начале: очевидно, что с таким малым размером цифр, пользоваться данным устройством по прямому назначению не особо удобно, именно поэтому я и назвал его скорее часами-демонстратором работы редкого индикатора, чем полноценными настольными часами
_________________ Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, 138, 155, 157, лампу ИСШ-7. Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.
Опять захотелось странного Попался халявный АЛС328, давно хотел на нём собрать микро часы с будильником. Элементная база выбрана как обычно из советского прошлого, современные пики и атмеги меня не вдохновляют 176 серия наше всё ! Схема стандартная, но у этой схемы есть один недостаток - если используется матрица АЛС328 ( АЛС 311 ) штатными средствами нельзя подключить в третий разряд мигающую точку или знак "-" Во вложении картинка как эту проблему я решил в лоб. Первый полевик дёргает от земли катоды 1,2,4,5 разрядов с частотой 1024 Гц. Второй полевик в это время подключает к земле катод 3 разряда индикатора. В момент подключения 3 разряда 176ИД2 отключает от себя сегменты, в это время третий полевик на сегмент G подаёт плюс с частотой 1 Гц от 4 вывода 176ИЕ18. Всё ОК, работает. НО ! Есть проблемка, индикатор светится не так ярко как хотелось бы, без моей доработки он светит раза в 1,5 ярче. Причина - нештатное дёрганье индикатора с частотой 1024 ГЦ, Видимо не хватает тока. Напряжение питания схемы 12 вольт.
Вопрос понимающим. Что нужно сделать , увеличить или уменьшить частоту ? Теоретически есть возможность подключиться к служебному сигналу 512 Гц к схеме ( в лоб не решается ) или заменить микросхему 176ИЕ18 на 176ИЕ12 (трудности с перепайкой) , у последней есть выход 32768 Гц - к нему ( не слишком много ?) , но ИЕ 12 с выходом под будильник схема организована по другому, не хочется лепить ещё транзисторы, места фактически нет. Как вариант собрать инвертор полярности напряжения на минус 1-2 вольта и запитать катоды от него складывая с основным питанием? Резисторов от ИД нет. Коротенький видос и схема.
