 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб апр 02, 2011 19:12:12
Первый раз сказал Мяу!

Зарегистрирован: Пт мар 11, 2011 21:48:52
Сообщений: 33
Рейтинг сообщения: 0
Хочу сделать RGB подсветку для часов как здесь: http://www.tubeclockdb.com/nixie-clocks ... nuela.html. Может у кого есть схема и прошывка?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб апр 02, 2011 19:33:07
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Да какая там схема- просто к трём свободным ногам МК подключаете яркие трёхцветные светодиоды (естественно, через транзисторы). Если предполагается использование программной ШИМ, то можно повесить на любые ноги, если же будет использоваться аппаратная ШИМ, то надо в даташите на конкретный МК посмотреть, с каких ног можно получить аппаратную ШИМ.
Вроде есть такие трёхцветные светодиоды, которые сами (без внешнего управления) плавно меняют цвет. В этом случае схема ещё упрощается, но светодиоды будут менять цвет несинхронно.

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх


JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб апр 02, 2011 19:45:32
Первый раз сказал Мяу!

Зарегистрирован: Пт мар 11, 2011 21:48:52
Сообщений: 33
Рейтинг сообщения: 0
Ну, схему можно взять отсюда http://www.nixiekits.eu/Downloads/Assem ... _Jenny.pdf, но как быть с прошывкой?


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб апр 02, 2011 20:04:07
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10573
Откуда: Москва
Рейтинг сообщения: 0
ссылку на имг я давал:
http://www.155la3.ru/img1_02.htm

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Обновленный ассортимент тактовых кнопок Omron!

Компэл предлагает обновленный ассортимент миниатюрных тактовых кнопок производства компании Omron, который включает в себя разнообразные решения как для стандартных условий, так и для применения в условиях повышенной влажности.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб апр 02, 2011 20:31:39
Мучитель микросхем

Зарегистрирован: Пт ноя 20, 2009 20:38:12
Сообщений: 429
Откуда: Калининград (Koenigsberg)
Рейтинг сообщения: 0
Spring писал(а):
Apparatchik писал(а):
Гефестион писал(а):
С ИН-9 и ИН-13 совсем просто- это аналоговые шкалы, они управляются током. В ИН-9 есть один недостаток- разряд иногда может зажигаться не в начале, а где-нибудь в произвольном месте. Для устранения этого недостатка в ИН-13 внизу имеется вспомогательный катод. На нём всегда должен гореть разряд. И при подаче напряжения на основной катод разряд со вспомогательного переходит на основной, т.е. зажигание столбика происходит именно внизу. Кроме того, наполнение у этих двух индикаторов немного разное- ИН-9 светится симпатичным розоватым цветом, но требует большой ток для полного зажигания столбика, а ИН-13 светится обычным оранжевым и требует меньший ток.

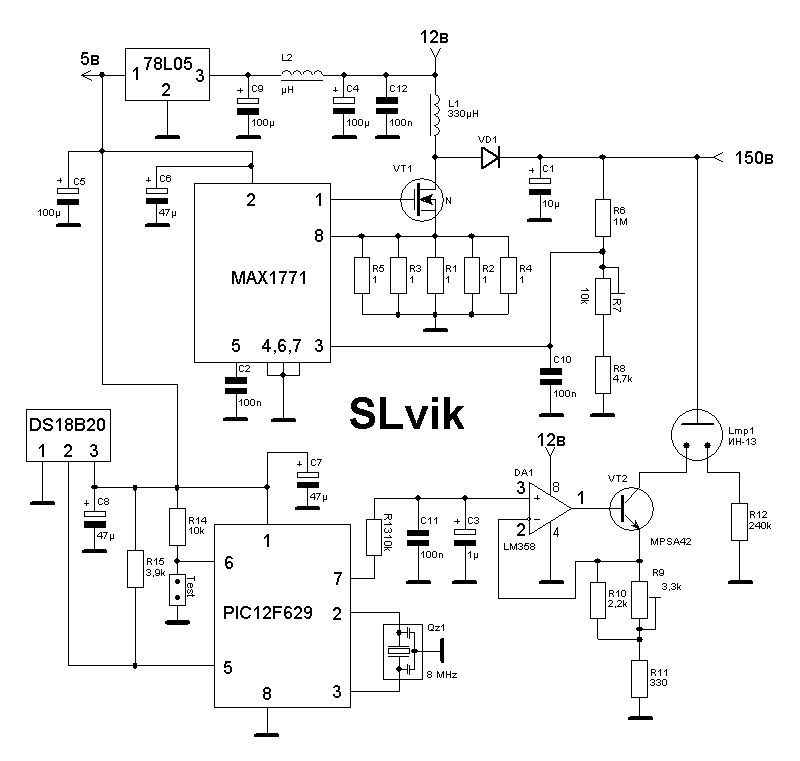

Купил сегодня ИН-9. Можно схему подключения и как управлять?
Эта схема подойдёт если без резистора R12 и что должно выходить с седьмой ноги мк (хочу другой мк)?

Насколько я в курсе ИН-9 потребляет много больше чем ИН-13, поэтому поставьте помощнее транзистор выходной.
С 7й ноги скорее всего ШИМ выходит.
:)

У этих транзисторов "Collector Current - Continuous 500 mA". А у ИН-9 "рабочий ток не более 12мА". Определённо, нужен более мощный транзистор :)
А ещё по схеме замечание есть. Нафига на выходе 78L05 куча кондёров по 47 и 100мкФ ? Этой бедолаге при каждом включении приходится их заряжать (ради прикола навскидку посчитайте ток). Это кондёр по-более надо вешать на 12В откуда преобразователь запитан, но никак не на выходе слабенького стабилизатора, питающего цифровую часть. А C5-C8 заменить на 0.1мкФ и ставить вблизи каждой из микросхем


Вернуться наверх

Вебинар «Экосистема MEAN WELL. Решения для любых задач электропитания» (20.05.2021)

Приглашаем 20 мая на вебинар, посвященный линейке поставок компании MEAN WELL и ее подходу к производству источников питания — как экосистемы продукции и услуг, которая позволяет подобрать оптимальный источник питания для любых задач электропитания. Рассмотрим весь спектр выпускаемой продукции MEAN WELL в области AC/DC-, DC/DC- и DC/AC-преобразователей с подробным разбором интересных и уникальных новинок, их применении и многое другое.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб апр 02, 2011 20:37:23
Мучитель микросхем

Зарегистрирован: Пт ноя 20, 2009 20:38:12
Сообщений: 429
Откуда: Калининград (Koenigsberg)
Рейтинг сообщения: 0
suslogon писал(а):
ссылку на имг я давал:
http://www.155la3.ru/img1_02.htm

Я пускаю слюни на это: http://search.digikey.com/scripts/DkSea ... 2B&x=0&y=0
Цена прикольная но зато в наличии, новая, большая и с гуманоидным последовательным интерфейсом. А ИМГ-1 хрен где найдёшь. Где вы вообще его откопали? Живьём бы хоть раз увидеть


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб апр 02, 2011 21:55:47
Держит паяльник хвостом
Аватар пользователя

Карма: 14
Рейтинг сообщений: 66
Зарегистрирован: Чт май 06, 2010 13:18:59
Сообщений: 936
Рейтинг сообщения: 0
Кстати вот видео примерно такого дисплея в работе


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 08:57:56
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10573
Откуда: Москва
Рейтинг сообщения: 0
FlySnake, да цена неплохая, а сколько стоит пересылка?

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 09:24:51
Друг Кота
Аватар пользователя

Карма: 47
Рейтинг сообщений: 1209
Зарегистрирован: Пт авг 28, 2009 21:34:30
Сообщений: 6832
Откуда: 845-й км.
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Какая пересылка!! вы посмотрите скока он стоит! По сравнению с этой ценой пересылка - мелочь! (если выбирать USPS, то около 40 баксов. И еще незнаю как в россии, но у нас такой ценности посылка уже попадает под таможенную пошлину - заказывал как-то раз вещицу с лямерики как раз за 130$). Мене, конечно, больше заинтересовали семисегментные панаплексы, но я еще не настолько подвинулся, чтобы за это чудо платить 130 баксов.

_________________
А люди посмотрят и скажут: "Собаки летят. Вот и осень."


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 14:36:35
Мучитель микросхем

Зарегистрирован: Пт ноя 20, 2009 20:38:12
Сообщений: 429
Откуда: Калининград (Koenigsberg)
Рейтинг сообщения: 0
Стой раз два :)
Доставка - ЕМС (USPS Express Mail International это называется у них), в пределах от 30 до +inf в зависимости от веса и кол-ва посылок. Такая штука будет таки да, около 40-50$.
Попадос на пошлину в 2-х случаях:
1. обычная почта (или ЕМС) и инвойс более 1000 евро за месяц (т.е. раз в месяц можно протащить 1000 евро, или 2 раза по 500). В этом законе есть тонкость касаемо "товар народного потребления или бабки зашибать на нём", но при заказе даже до 10тыр - можно забыть про неё. Кароче не наглеть с инвойсом на грани критической величины и всё будет ОК.
2. UPS, FedEx или ещё какие курьерские конторы. Быстро и запредельно дорого. Это не почта, и для них при превышении инвойса в 5тыр попадаете на декларирование на таможне. Это ещё не пошлина, но мозги потрахают с оформлением документов и доказательством что на 3-х микросхемах что везёте вы не сделаете атомную бомбу, не продадите её террористам и не свалите в америку с вырученными миллионами. Дальше всё зависит от фимозности таможенега. Если он злопидр и у вас не 3 микросхемы, а 30 и ещё 50 резисторов и ещё чего, то может сказать мол "товарная партия ты будешь на этом бабки зашибать так что плати мне за то что я такой тут есть". Поэтому никогда не пользуйтесь этими курьерскими конторами чтобы избежать подобных проблем.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 15:53:43
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Сб апр 17, 2010 21:26:35
Сообщений: 39
Рейтинг сообщения: 0
Ребята а лампы ин-14 новые по 4 гривна за штуку это нормальная цена ? есть у человека 20 штук


Последний раз редактировалось egiptjanin Вс апр 03, 2011 16:12:14, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 15:55:35
Держит паяльник хвостом
Аватар пользователя

Карма: 11
Рейтинг сообщений: 43
Зарегистрирован: Вс май 23, 2010 13:55:42
Сообщений: 908
Откуда: Украина, Александрия
Рейтинг сообщения: 0
egiptjanin писал(а):
лампы ин-14 новые по 4 гр за штуку это нормальная цена ? есть у человека 50 штук

Нормальная, бывает и дороже. А в каком городе?

_________________
«И всё-таки она вертится!»


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 15:56:50
Первый раз сказал Мяу!
Аватар пользователя

Зарегистрирован: Сб апр 17, 2010 21:26:35
Сообщений: 39
Рейтинг сообщения: 0
Черниговская губрния , недалеко от Киева


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 17:43:26
Открыл глаза
Аватар пользователя

Зарегистрирован: Вс мар 20, 2011 23:57:20
Сообщений: 53
Рейтинг сообщения: 0
Ребята, подскажите, как определить цоколёвку у ин-14, я уже битый час кручу лампочки, но не могу понять, где какая нога...
Делаю часы по схеме Rokl`a. В качестве разделительного индикатора между минутами и часами, хочу поставить неоновый индикатор, вместо запятой на лампе.
Какой лучше использовать? На фото часов Рокла разделительный индикатор похож на мтх-90.
Есть индикаторы ин-3, может их лучше использовать?
---
В общем, товарищи, ГУРУ, кто что скажет???
------
Заранее, спасибо!!!!!! :))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 17:46:08
Держит паяльник хвостом
Аватар пользователя

Карма: 11
Рейтинг сообщений: 43
Зарегистрирован: Вс май 23, 2010 13:55:42
Сообщений: 908
Откуда: Украина, Александрия
Рейтинг сообщения: 0
Tza писал(а):
Ребята, подскажите, как определить цоколёвку у ин-14
http://istok2.com/data/1721/

_________________
«И всё-таки она вертится!»


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 17:48:45
Открыл глаза

Зарегистрирован: Чт мар 03, 2011 21:15:00
Сообщений: 55
Рейтинг сообщения: 0

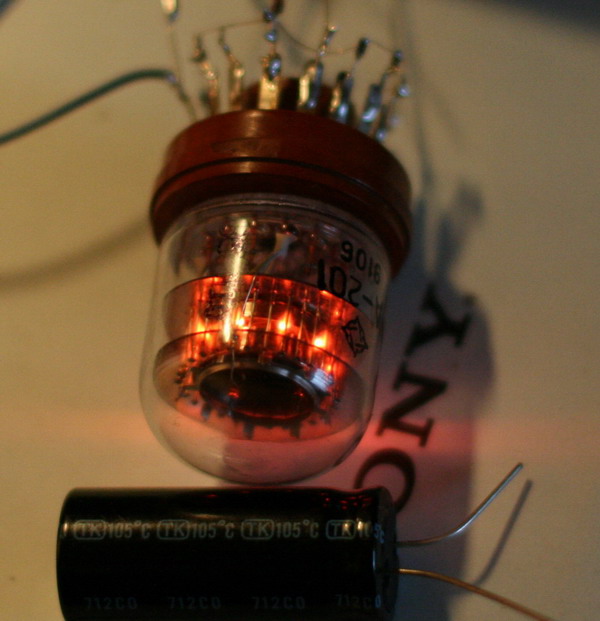

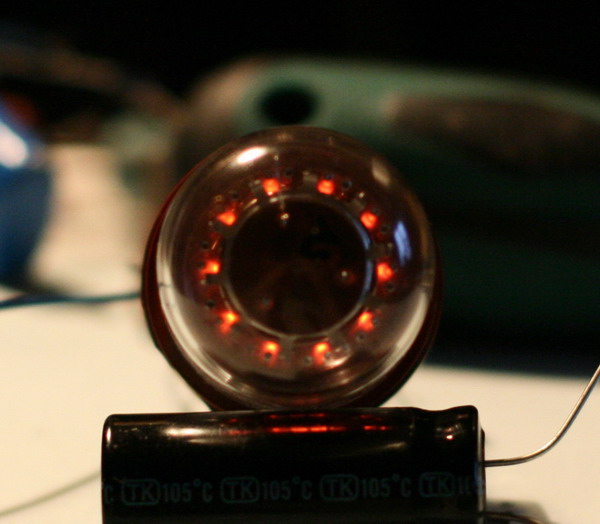

Пебята нету ли у кого нибудь доки на А-201?
А то немного не получается у меня его запустить.
:)
Я подключил по этой схеме
И вот что получил.
Горение всех анодов.
Хотя по идее должен гореть один только.
:)


Вложения:
A-201 side.jpg [78.77 KiB]
Скачиваний: 1163
A-201 fr.jpg [64.22 KiB]
Скачиваний: 1015
A201.gif [9.27 KiB]
Скачиваний: 2850
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 17:59:04
Открыл глаза
Аватар пользователя

Зарегистрирован: Вс мар 20, 2011 23:57:20
Сообщений: 53
Рейтинг сообщения: 0
Apparatchik, забыл написать, что смотрю в этот листок и не могу понять. У меня на лампе со стороны ног стоит стрелка, указывающая на одну из ног, а ноги-то на одинаковом расстоянии друг от друга...как вкурить где хотя бы анод??


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 18:02:09
Держит паяльник хвостом
Аватар пользователя

Карма: 11
Рейтинг сообщений: 43
Зарегистрирован: Вс май 23, 2010 13:55:42
Сообщений: 908
Откуда: Украина, Александрия
Рейтинг сообщения: 0
Tza писал(а):
Apparatchik, забыл написать, что смотрю в этот листок и не могу понять. У меня на лампе со стороны ног стоит стрелка, указывающая на одну из ног, а ноги-то на одинаковом расстоянии друг от друга...как вкурить где хотя бы анод??

Стрелка это вроде первый вывод тоесть анод (смотреть картинку), лень идти лампу доставать :) подайте плюс на анод и минус на любую цифру и увидите, незабывайте про резистор

_________________
«И всё-таки она вертится!»


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 18:07:15
Друг Кота
Аватар пользователя

Карма: 47
Рейтинг сообщений: 1209
Зарегистрирован: Пт авг 28, 2009 21:34:30
Сообщений: 6832
Откуда: 845-й км.
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Анод - сзади. И если смотреть сквозь баллон - видно, что он внутри изолирован.

_________________
А люди посмотрят и скажут: "Собаки летят. Вот и осень."


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс апр 03, 2011 18:15:45
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10573
Откуда: Москва
Рейтинг сообщения: 0
Spring, подскажите,где вы взяли данную схему подключения полиатрона? я много искал (и не только я) и ничего не находил :cry:



http://www.istok2.com/data/4146/

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 46924 ]     ... , , , 438, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: mi-nev, доцент2 и гости: 29


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
