| Автор: | AirCat [ Вт июн 11, 2019 06:22:58 ] |
| Заголовок сообщения: | Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
и их обсуждение, а так же на любых других индикаторах, отличных от ГРИ и ВЛИ. К обсуждению предлагается простое, традиционно бескорпусное изделие на ИВ-9 , собранное по класической схеме на м/с 176 серии ИЕ3/ИЕ4 с доработкой от уважаемого uldemira и моей переработкой под накальные индикаторы ИВ-9 - поставил ключики на КТС622 , КТ3108 и КТ361. Питание 5 вольт. Далее фото-видео.      ЗЫ пришлось вспомнить, как вязать провода  и ещё бывает схема стартует с абракадаброй вместо нормальных цифр в разрядах, там где стоят ИЕ4, кондёры по питанию не помогают, помогает закорачивание питания микросхем с последующей подачей напряжения, возможно при старте не происходит нормального сброса? uldemir, если читаете эту тему подскажите Схема вот эта -
|
|
| Автор: | GoldenAndy [ Вт июн 11, 2019 07:50:13 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED ЖКИ индикаторах |
По ЛЕД часам тут уже есть тема - https://radiokot.ru/forum/viewtopic.php?f=3&t=41232. |
|
| Автор: | AirCat [ Вт июн 11, 2019 08:19:58 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED ЖКИ индикаторах |
Темы есть по всем индикаторам, но там обсуждаются схемы, прошивки, неисправности так далее и тому подобное и темы эти между собой прекрасно уживаются - https://radiokot.ru/forum/viewtopic.php?f=3&t=76610 https://radiokot.ru/forum/viewtopic.php?f=3&t=3210 https://radiokot.ru/forum/viewtopic.php?f=3&t=27324 Здесь же предлагаю  , по аналогии с темой ГРИ и ВЛИ, только по готовым проектам , спасибо за понимание
|
|
| Автор: | GoldenAndy [ Вт июн 11, 2019 09:54:10 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED ЖКИ индикаторах |
А не скатится ли тема готовых проектов в аналогичное обсуждение прошивок, неисправностей и т.д.? (Я вон тоже выкладывал статью про готовые часы, к ней создал тему.... В результате тема скатилась во вторую версию часов, разработанную с нуля) |
|
| Автор: | musor [ Вт июн 11, 2019 10:14:15 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED ЖКИ индикаторах |
а в че собствено отличие схем на 176ие3/4 на вли/диодах от накалных? ВЕРОЯТНО ТОЛКО В МОЩНОСТИ КЛЮЧЕЙ И ДРУГОМ ПИТАНИ ЦЕПЕЙ НАКАЛА? ПРИНЦИПИАЛНЫХ ОТЛИЧИЙ НЕ ВИЖУ!!! СТАТИКА ВОДСДЕЛАТЬ ди ТАМ МНОГО СЛОЖНЕ БУДЕТ НАВЕРНО ..ХОТЯ...ТОЖ РЕШАЕМА |
|
| Автор: | AirCat [ Вт июн 11, 2019 10:20:45 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED ЖКИ индикаторах |
отличий нет, это просто часы как изделие, "кишками наружу", которое можно поставить на полочку, ну чтобы время показывали Добавлено after 2 minutes 30 seconds: Re: Готовые проекты часов на накальных, LED ЖКИ индикаторах А не скатится ли тема готовых проектов в аналогичное обсуждение прошивок, неисправностей и т.д.? (Я вон тоже выкладывал статью про готовые часы, к ней создал тему.... В результате тема скатилась во вторую версию часов, разработанную с нуля) Конечно может А Ваши часы однозначно крутотень  , тащите их сюда как "готовое изделие" с сылкой на обсуждение , будем наполнять тему  , а там продолжите про прошивки и схемотехнику
|
|
| Автор: | GoldenAndy [ Вт июн 11, 2019 11:38:04 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED ЖКИ индикаторах |
AirCat, А зачем ? Я попробовал создать такую же "универсальную" тему для семейства часов на цветных графических ЖКИ (TFT). В результате - там только мои часы (ну и спин-офф - внешний метеодатчик, который, по-правильному, нужно утянуть в отдельную тему)... Я сюда постить их не буду. У меня они до сих пор в виде голой платы. Хотите - можете утащить фотографии pin1000 - он оформил свой экземпляр моих часов в деревянный корпус. Ну и сразу предусмотрите (пока есть возможность редактировать заглавный пост) место под оглавление выложенных в данной теме часов. ЗЫ. Поправьте заголовок темы - Готовые проекты часов на накальных, LED (тут должна быть запятая) ЖКИ индикаторах и их |
|
| Автор: | AirCat [ Вт июн 11, 2019 13:03:19 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED ЖКИ индикаторах |
запятая не влезает в заголовок, пришлось убрать пробелы
|
|
| Автор: | GoldenAndy [ Вт июн 11, 2019 14:35:42 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных,LED,ЖКИ индикаторах и |
Так уберите "и их", ибо в списке тем оно смотрится немножко некрасиво. Вполне нормальным названием темы было бы "Готовые проекты часов на накальных, LED, ЖКИ индикаторах" |
|
| Автор: | musor [ Вт июн 11, 2019 17:26:29 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных,LED,ЖКИ индикаторах и |
заключиф в кавычки можно сделать длинее но не суть и так сайдетс пивом важно вот че смысл юзать накалники в век экономи лектричества? толка из любви к рентре? Добавлено after 2 minutes 31 second: Re: Готовые проекты часов на накальных,LED,ЖКИ индикаторах и их у меня гдето валялись 2 огромных(200мм высоты) 7сегментных ЭЛЕКТРОЛИМИНЕСЦЕНТА вот на них наверно интересно сделать блоб но там питать надмеандром или сином 400-2000гц Добавлено after 4 minutes 35 seconds: Re: Готовые проекты часов на накальных,LED,ЖКИ индикаторах и их кстати навскидку накалники смотрятся като нерящлива |
|
| Автор: | Борисович [ Пн июн 24, 2019 18:30:57 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
Поддержим новую тему. Остались индикаторы от потухших китайских часов, на микросхеме-капле. Решил сделать часы на логике. Вот что получилось  Плата на 561 и 514 серии, вместо точек- вроде бинарного кода. Полностью заполнится - минута   Основание кусок большого кабель- канала. БП - зарядка древнего Сименса, корпус - оцинковка. Освоил резку стекол из матрицы от TV, уложился в толщину 16мм. В сборе  Готовые  В интерьере
|
|
| Автор: | GoldenAndy [ Пн июн 24, 2019 19:12:27 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
Борисович, А эта коллекция часов идёт синхронно? или нужно "в начале шестого сигнала отпустить кнопку коррекции хода" на каждых индивидуально? И что б не оффтопить:
|
|
| Автор: | АлександрЛ [ Пн июн 24, 2019 19:37:33 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
и их обсуждение, а так же на любых других индикаторах, отличных от ГРИ и ВЛИ.    Ну, и радиоконструктор- часы "до кучи"-   хотя такой индикатор продавался в Кварце- http://www.quartz1.com/price/model.php?akt=6516.00 |
|
| Автор: | Борисович [ Пн июн 24, 2019 20:18:59 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
Это не коллекция,а часы построенные за прошедший год,перед пенсией стало больше свободного времени,вспомнил как строил часы в 70-80 годы,попробовал и понравилось и ходят они каждые сами по себе.В одних есть калибратор ,настаиваю по биениям,что бы ходили более менее одинаково,а устанавливать сейчас проще по Яндекс-время.А на стенке,так это так и задумано ,можно ещё много повесить пока вся займется. |
|
| Автор: | GoldenAndy [ Пн июн 24, 2019 22:30:46 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
Борисович, напомнило телестудию или какую то большую редакцию, где в пол-стены часы с в ременем в крупных мировых столицах |
|
| Автор: | Борисович [ Вт июн 25, 2019 00:00:19 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
Ну как бы в планах построить ещё не одни часы,осуществляя движение схемотехники назад,стремясь ближе к полному заполнению стены сделать германиевые часы /начинал такие паять году в 78 ,но потом нашёл транзисторы КТ315,и первые часы были на них/,а если получится ,то и на реле. |
|
| Автор: | АлександрЛ [ Вт июн 25, 2019 00:13:39 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |

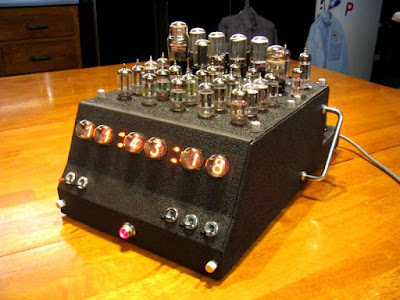

Ну как бы в планах построить ещё не одни часы,осуществляя движение схемотехники назад,........... ,но потом нашёл транзисторы КТ315,и первые часы были на них/,а если получится ,то и на реле. Так чего мелочиться- то? Сразу делайте "тёплые ламповые часы"!! http://www.petrofflab.ru/2017/08/clok-o ... tubes.html  http://shura.luberetsky.ru/2009/01/08/nemcy-i-lampy/
|
|
| Автор: | pin1000 [ Вт июн 25, 2019 02:22:39 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
Часы 1, Часы2 с внешним беспроводным датчиком от автора Goldenandy.  Небольшой видеоматериал https://youtu.be/YBSIg6OwGYg Оформление темы этих устройств подробнейшее, подача материала-эталонная. |
|
| Автор: | Ser60 [ Вт июн 25, 2019 02:33:45 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
Красиво! Покажу и я свои старые часы. Время устанавливается автоматически по сигналам WWVB (на частоте 60 кгц). ЖК индикаторы высотой 2". Им уже лет 10, батареи менял 1 раз.    А вот эти часы трудятся года 4 на солнечной стороне дома цифрами наружу, чтобы знать время при работе в саду. ЖК индикаторы 4". Работают от сетевого адаптора с автоматическим переключением на батареи во время провалов напряжения.
|
|
| Автор: | Борисович [ Вт июн 25, 2019 09:38:02 ] |
| Заголовок сообщения: | Re: Готовые проекты часов на накальных, LED, ЖКИ индикаторах |
"Тёплые ламповые часы" для меня -перебор,ламп нету,да и на стенку не поместятся.А германиевые часы есть из чего сделать и я знаю как.Часы на реле есть из чего,но пока до конца как ещё не изучил как сделать.Кстати ,может кто подскажет ,где взять селеновые стабисторы 7ГЕ2А,что бы часы были вообще без кремния. |
|
