Пробегая как то мимо барахолки... , не смог не купить слегка потрепанный барометр Рига, в результате получились часы с барометром, термометром и влагометром на борту atmega328 ds3231 bmp280 dht22 управление энкодером ну в общем , что было в наличии
Пробегая как то мимо барахолки... , не смог не купить слегка потрепанный барометр Рига, в результате получились часы с барометром, термометром и влагометром на борту atmega328 ds3231 bmp280 dht22 управление энкодером ну в общем , что было в наличии
Товарищи коты, есть ли среди вас те кто успел в свое время скачать исправную прошивку ну и печатку часов "Элиза ИН-12" Тимофея Носова от 5 января 2016 г.? Поделитесь пожалуйста. Я еще давно сделал его одни из первых часов, которые до сих пор исправно работают, захотелось еще но по компактней а сами понимаете какая нынче ситуация со всем этим сложилась..
Заголовок сообщения: Re: Готовые проекты на ГРИ и ВЛИ и их обсуждение.
Добавлено: Вт окт 15, 2019 07:30:08
Первый раз сказал Мяу!
Зарегистрирован: Вт мар 12, 2019 13:00:58 Сообщений: 20
Рейтинг сообщения:0

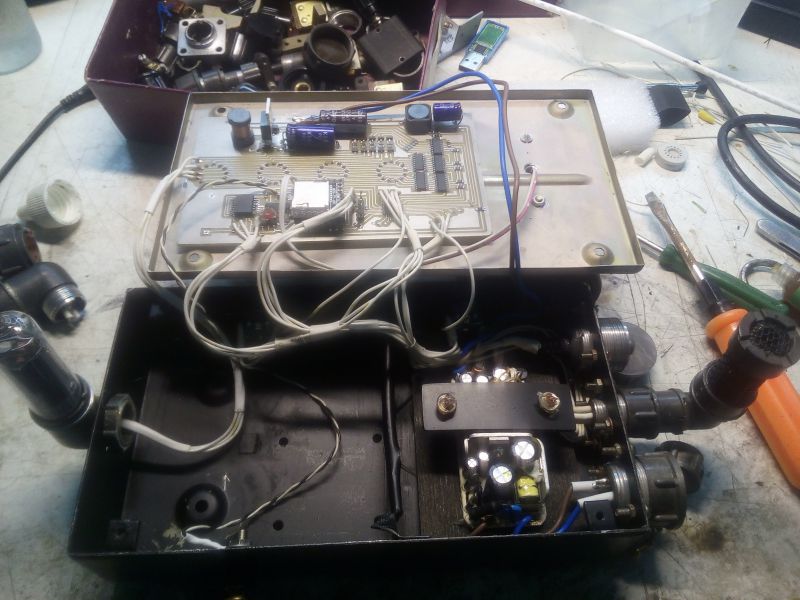

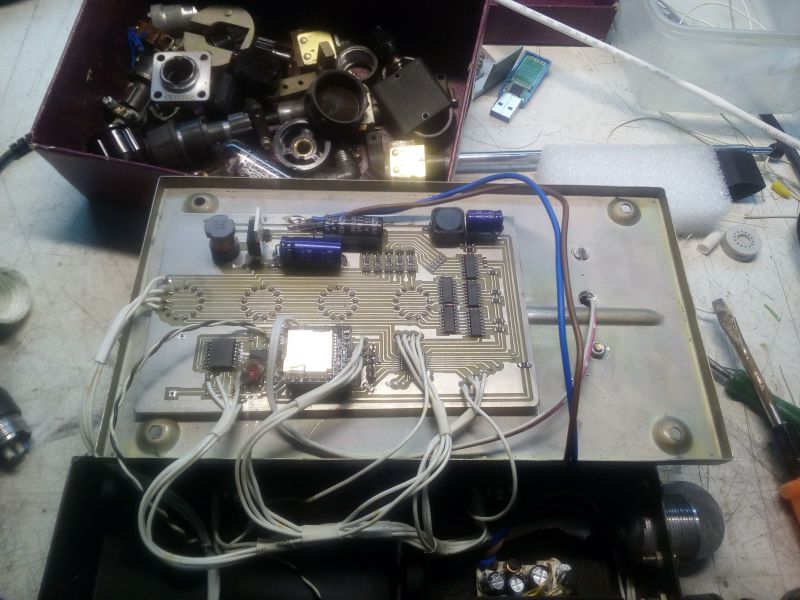

Ребята - кто знает где в программе у этой Элизы можно скорректировать показания градусника и не говорите мне что он от платы греется , даже вынесен за корпус врет на 4гр и это в двух версиях на ин12 ,ин14 . Подскажите какая строка в проге ,а там уж поправим надеюсь .
Схем не рисую плата и скетч в архиве прилагаю поворот энк : вывод показаний по требованию нажали и держим : вход в меню настроек настройка минут часов вкл выкл показаний в автоматическом режиме для каждого показания отдельно arduino pro mini atmega328p 16 мГц библиотека для энк и дс3231 в архиве остальные в инете
Схем не рисую плата и скетч в архиве прилагаю поворот энк : вывод показаний по требованию нажали и держим : вход в меню настроек настройка минут часов вкл выкл показаний в автоматическом режиме для каждого показания отдельно
библиотека для энк и дс3231 в архиве остальные в инете
Ардуино что ли? Не программирую Ардуино и вникать и разбираться совсем нет времени! Увы!
В последний день прошлого года я второпях доделывал часы, предназначенные в подарок на этот самый Новый Год. И вот что получилось...
Часы одноламповые. Конечно, определять время по таким часам не очень удобно. Но целью было не столько создать часы, сколько использовать уже давно валяющийся у меня в единственном экземпляре индикатор ZM1000 производства Philips. Достать ещё три или пять таких индикаторов по приемлемой цене невозможно, поэтому я решил делать часы на одной лампе.
Чтобы как-то компенсировать явный недостаток полезного функционала этих часов, я решил снабдить их каким-нибудь необычным корпусом. Я подумал, что пора бы уже попробовать сделать часы в корпусе из металла, причём это должна быть не просто коробка с торчащей лампой, а что-нибудь поинтересней.

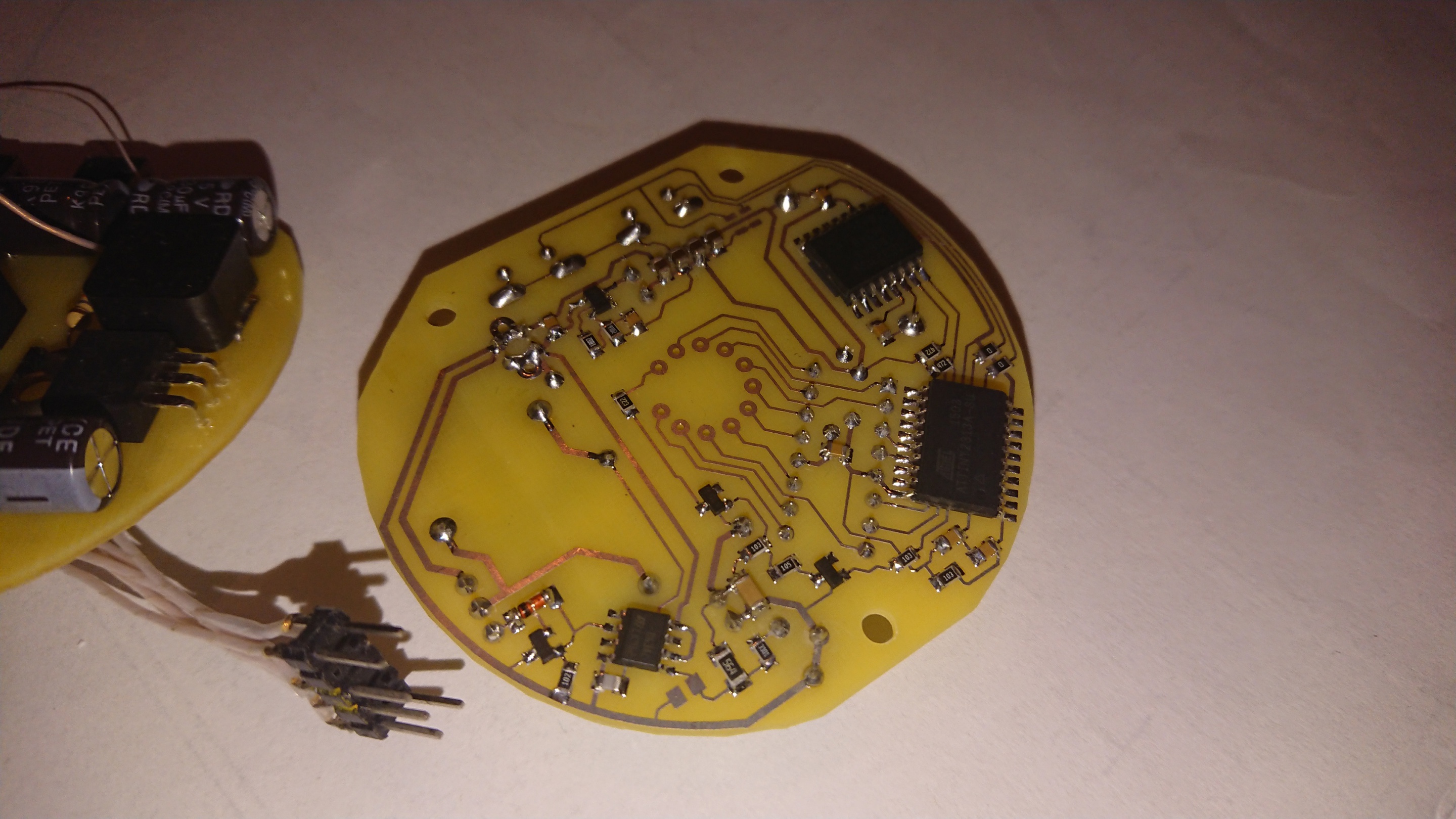

Процесс изготовления с кучей фотографий - под спойлером. СпойлерПосле того, как был продуман внешний вид и внутренняя конструкция корпуса, я развёл и изготовил печатную плату (на фото - две платы, вторая предназначена для другого индикатора, но об этом в другой раз ):

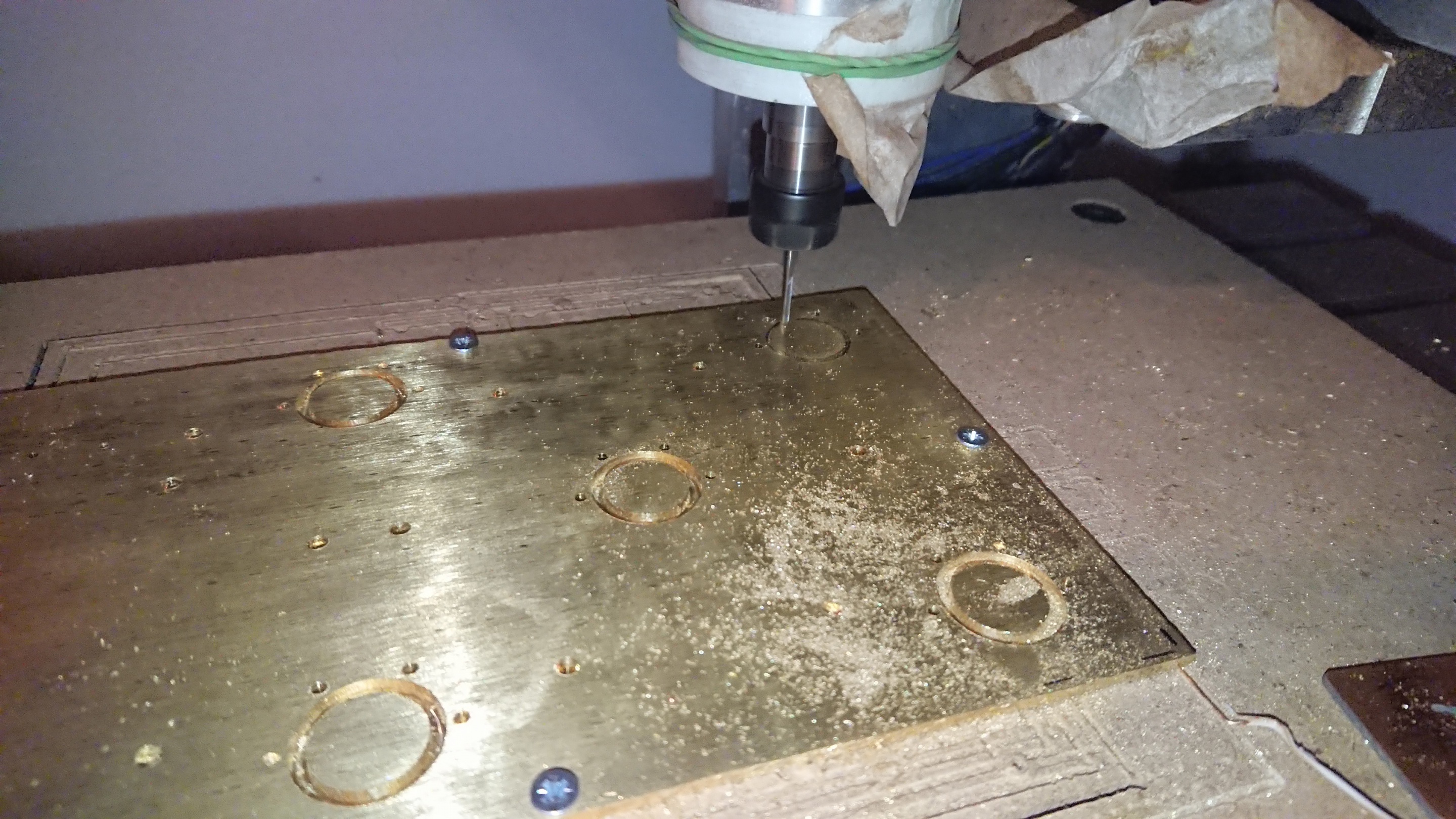

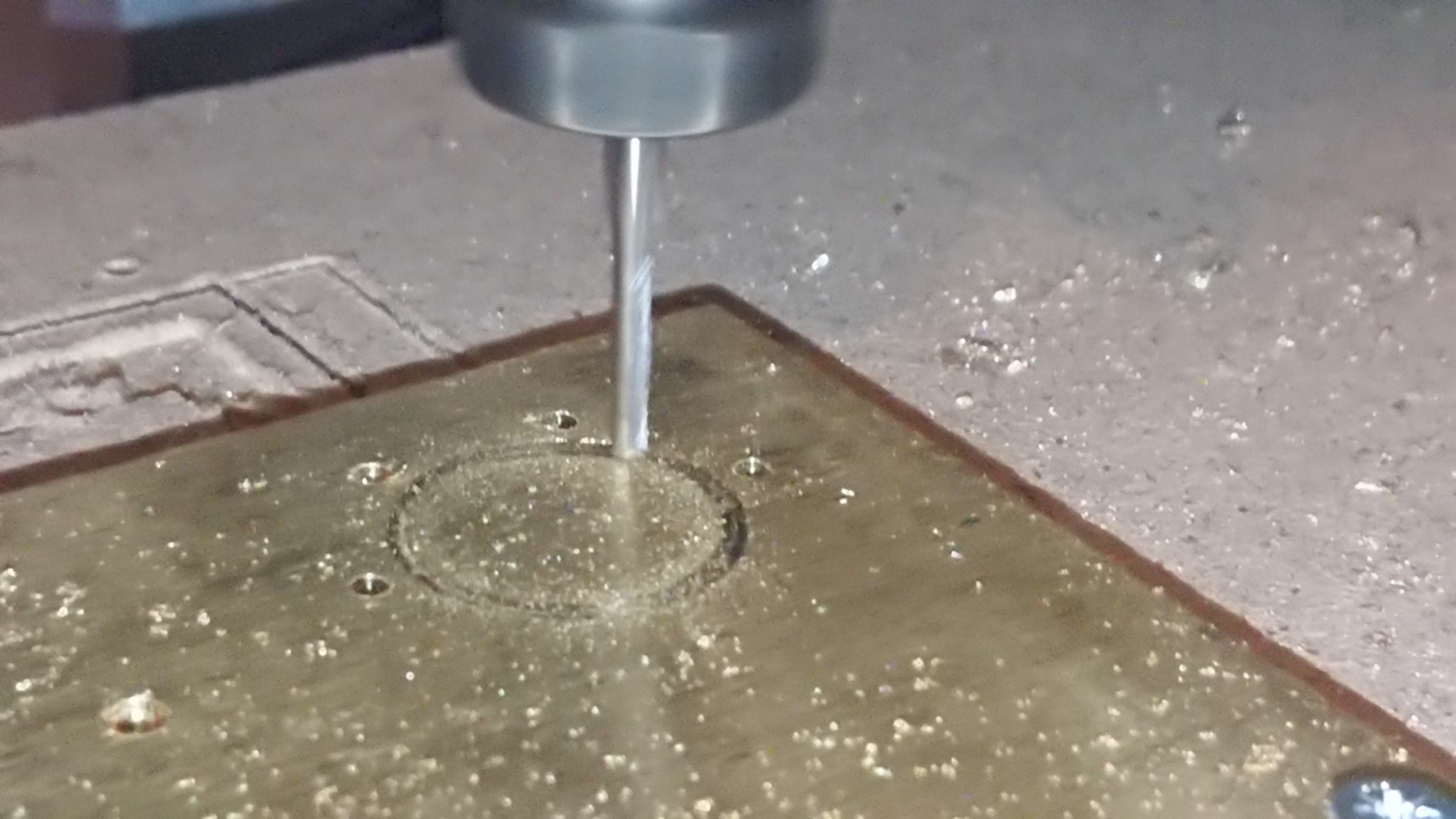

Далее я изготовил латунные детали корпуса на своём фрезерном станке с ЧПУ:

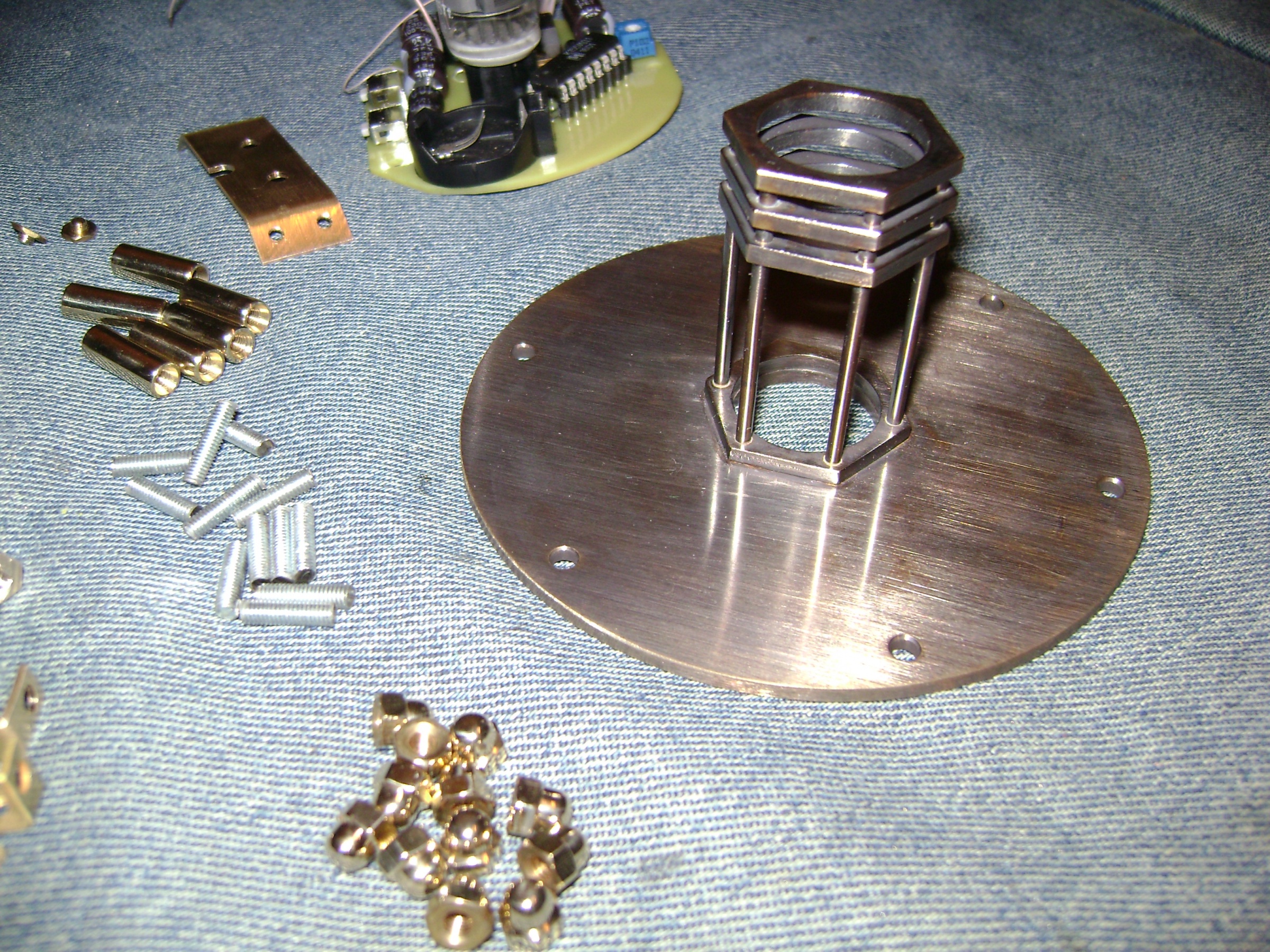

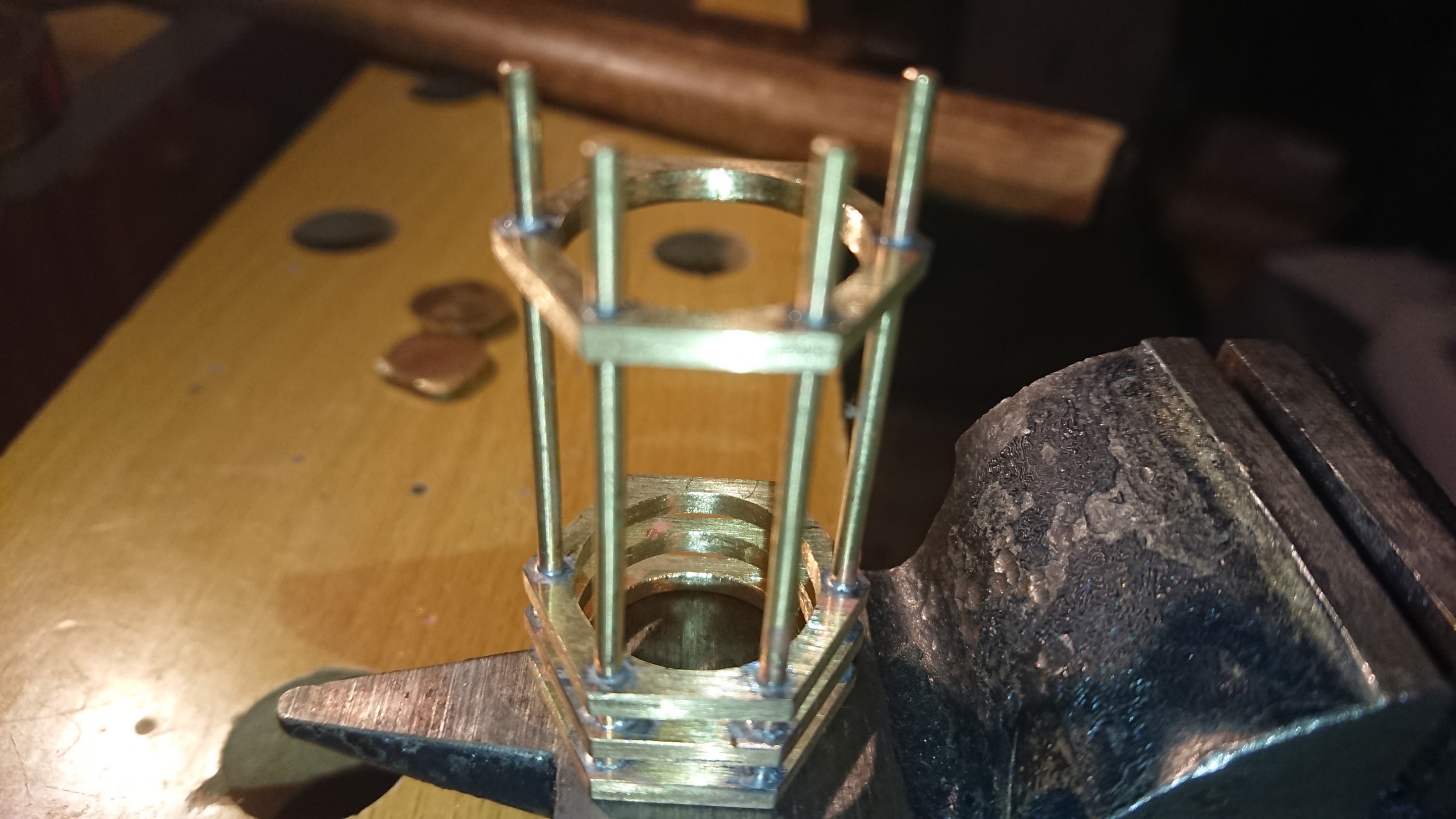

Затем все детали были отшлифованы, некоторые из них - отполированы, после чего я перешёл к сборке часов. Первым делом была спаяна странная конструкция из четырёх шестиугольников и четырёх отрезков латунной проволоки толщиной 2 мм:
Далее вся эта конструкция была впаяна в круглую верхнюю крышку часов. В латунную пластину, которая в будущем будет боковой стенкой, была впаяна мелкая латунная же сетка. К сожалению, фотографий эих этапов я не делал из-за спешки. Далее верхняя и нижняя крышки были запатинированы в специальном растворе. Вот так выглядит почти полный набор деталей для сборки часов: На этих фото видны латунные уголки. К сожалению, при попытке собрать корпус они треснули на сгибе, пришлось заменить их на стальные.

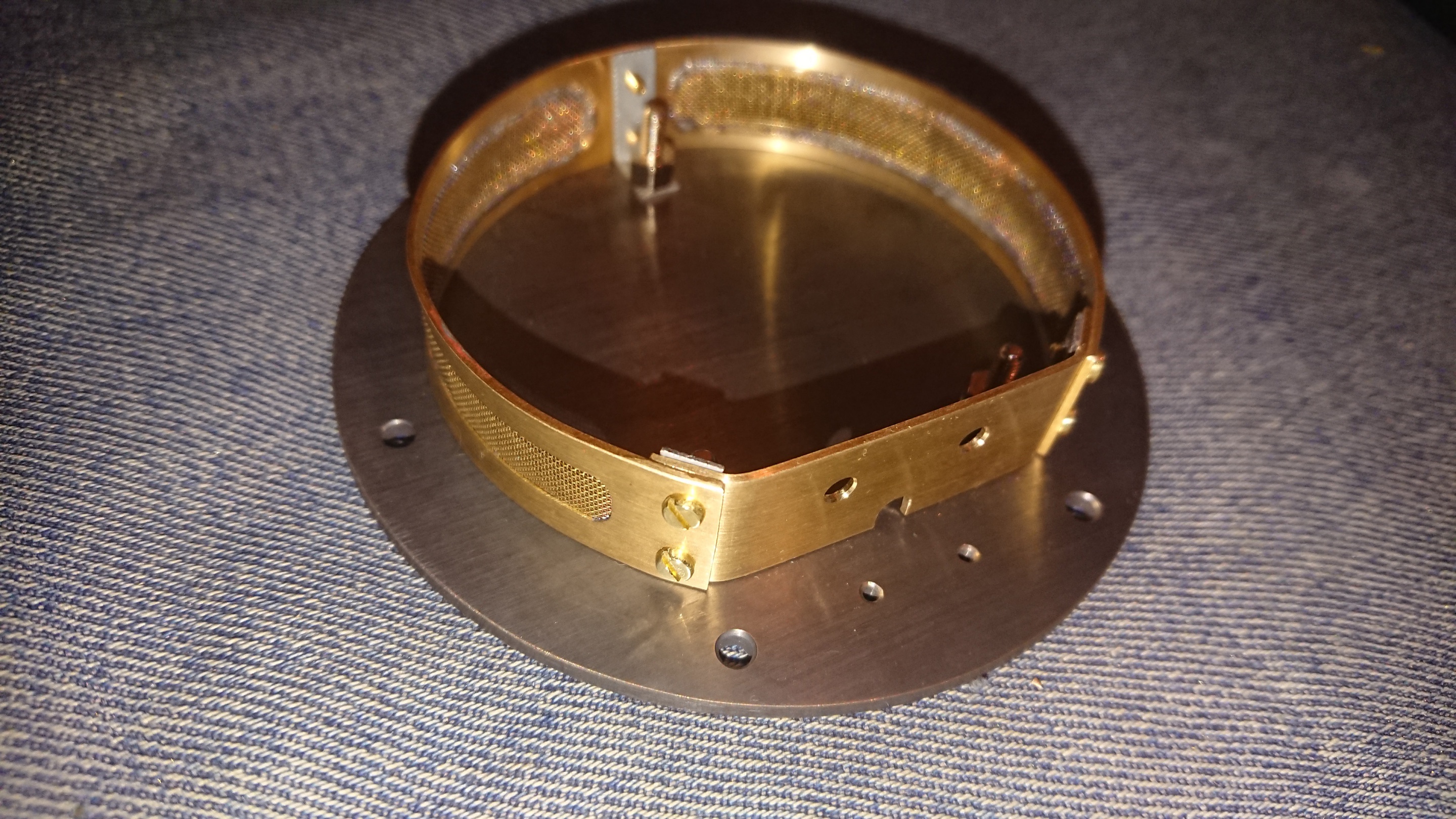

Окончательный этап сборки начинается с закрепления уголков на нижней крышке часов и крепления боковой стенки:
Далее устанавливается задняя стенка:
После этого через вырез в задней стенке пропускается кабель от блока питания и фиксируется специальной скобой:

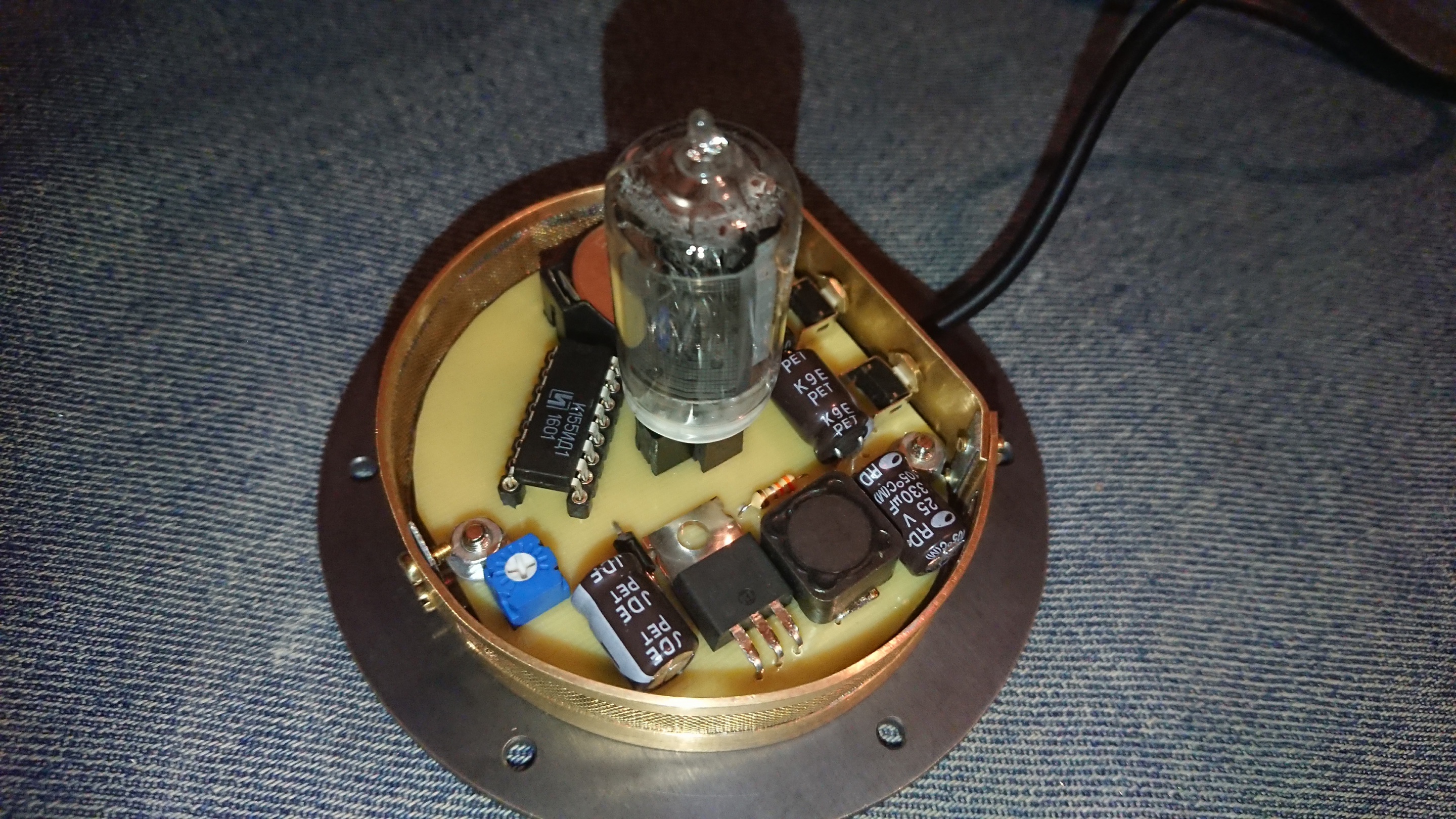

Далее кабель припаивается к плате, и плата устанавливается на место:
Затем к нижней крышке при помощи отрезков шпильки М3 и колпачковых гаек прикручиваются круглые латунные стойки:

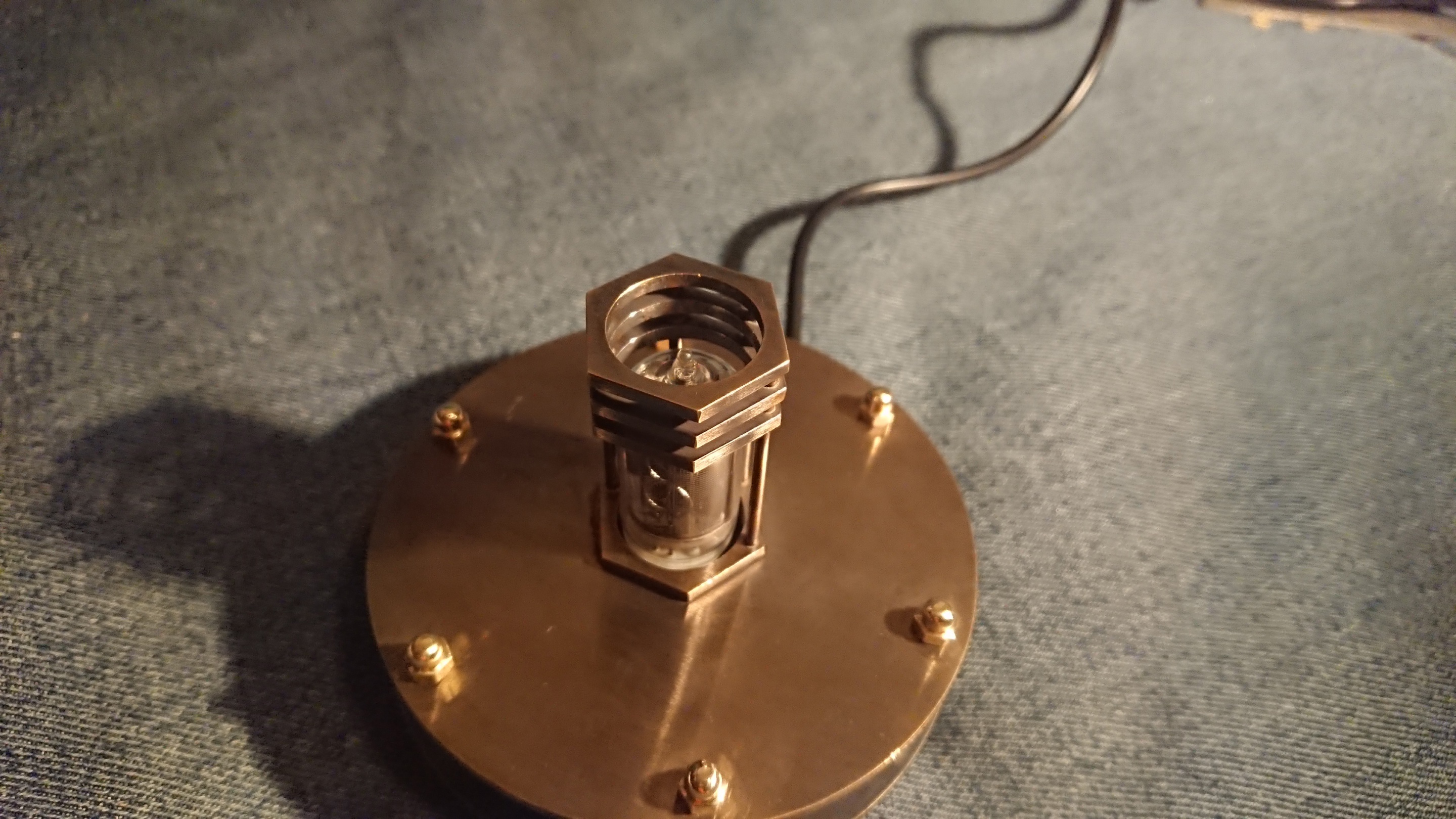

Наконец, сверху на всю конструкцию устанавливается верхняя крышка и фиксируется также трезками шпилек и колпачковыми гайками:

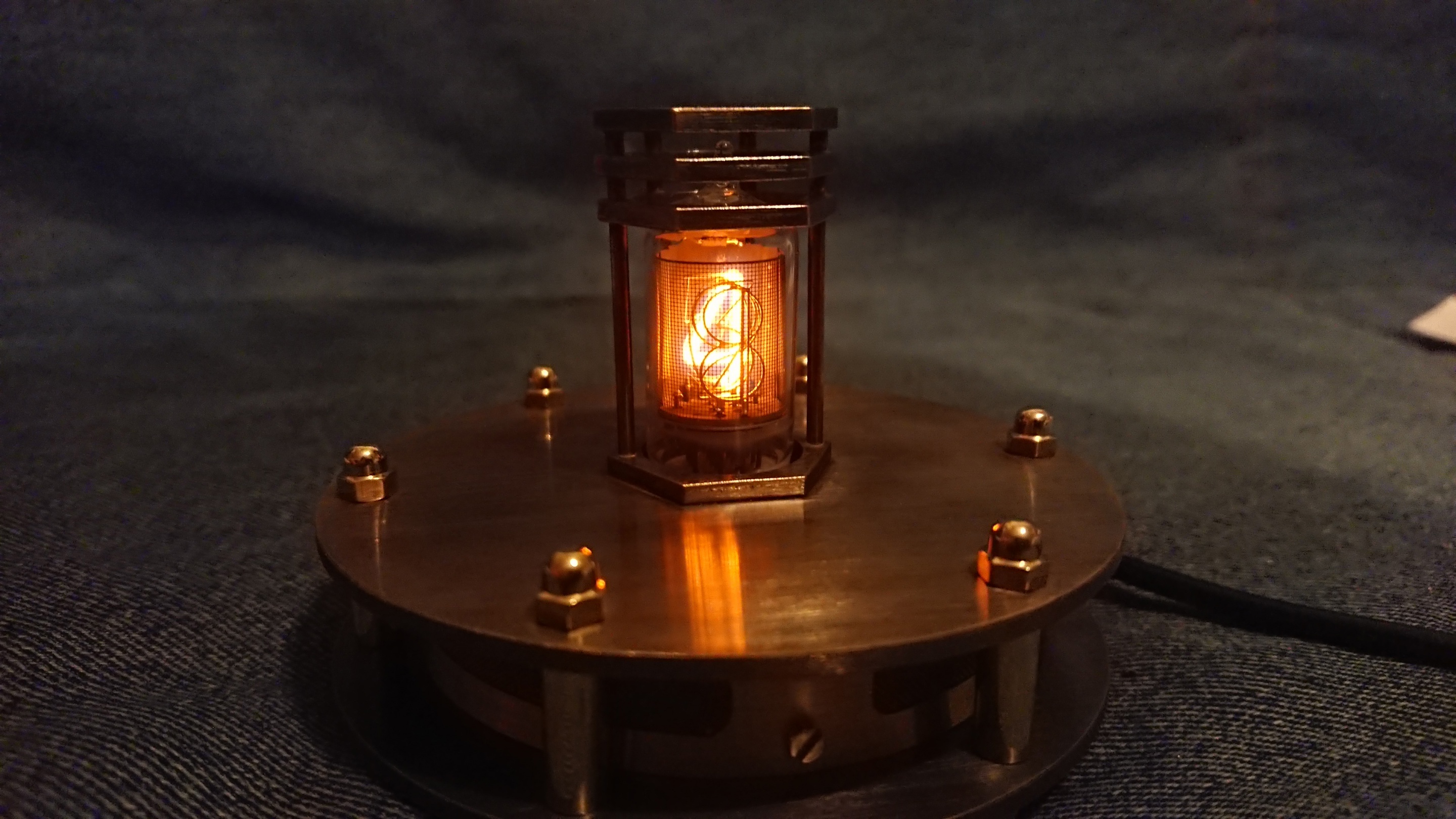

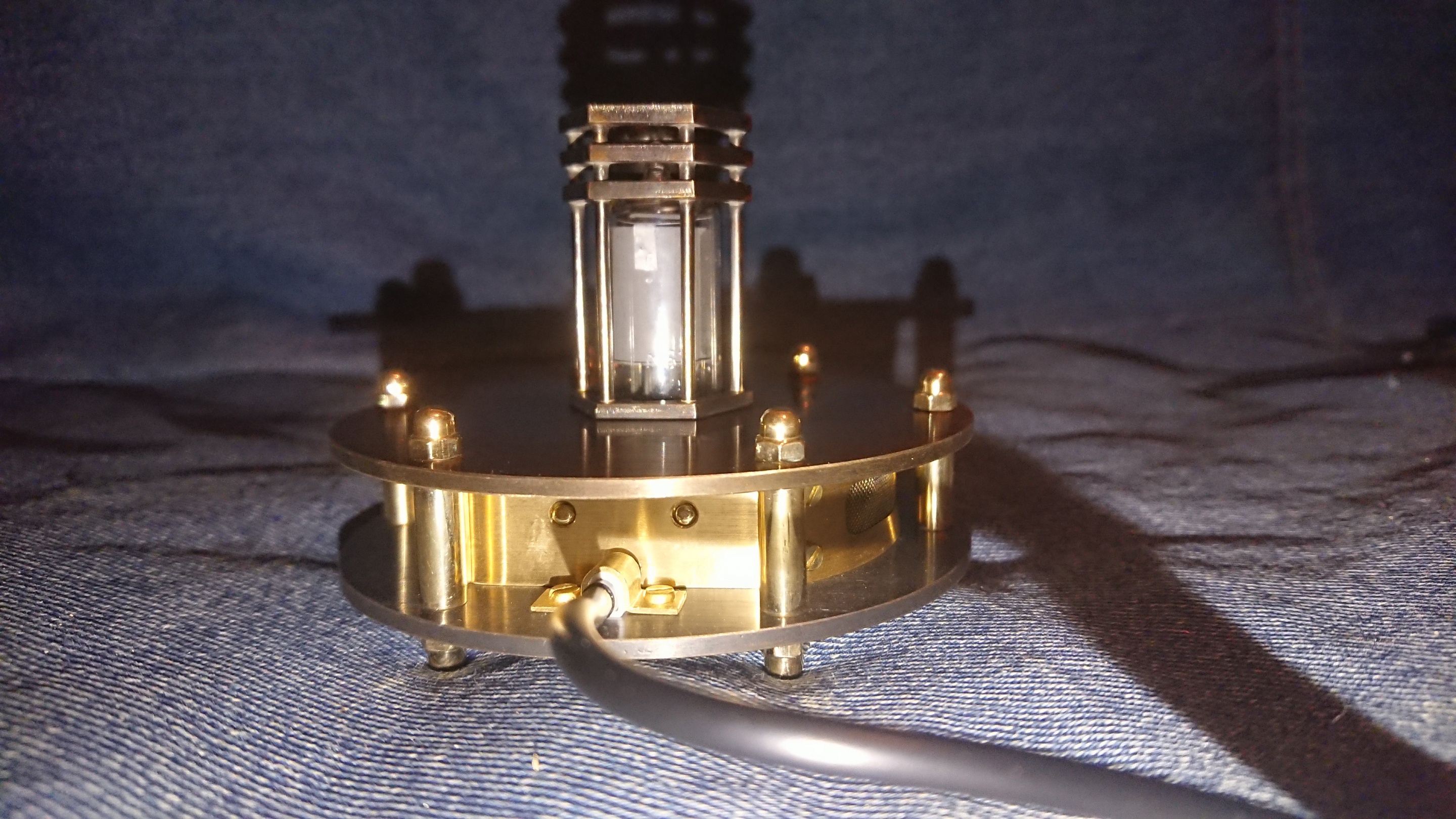

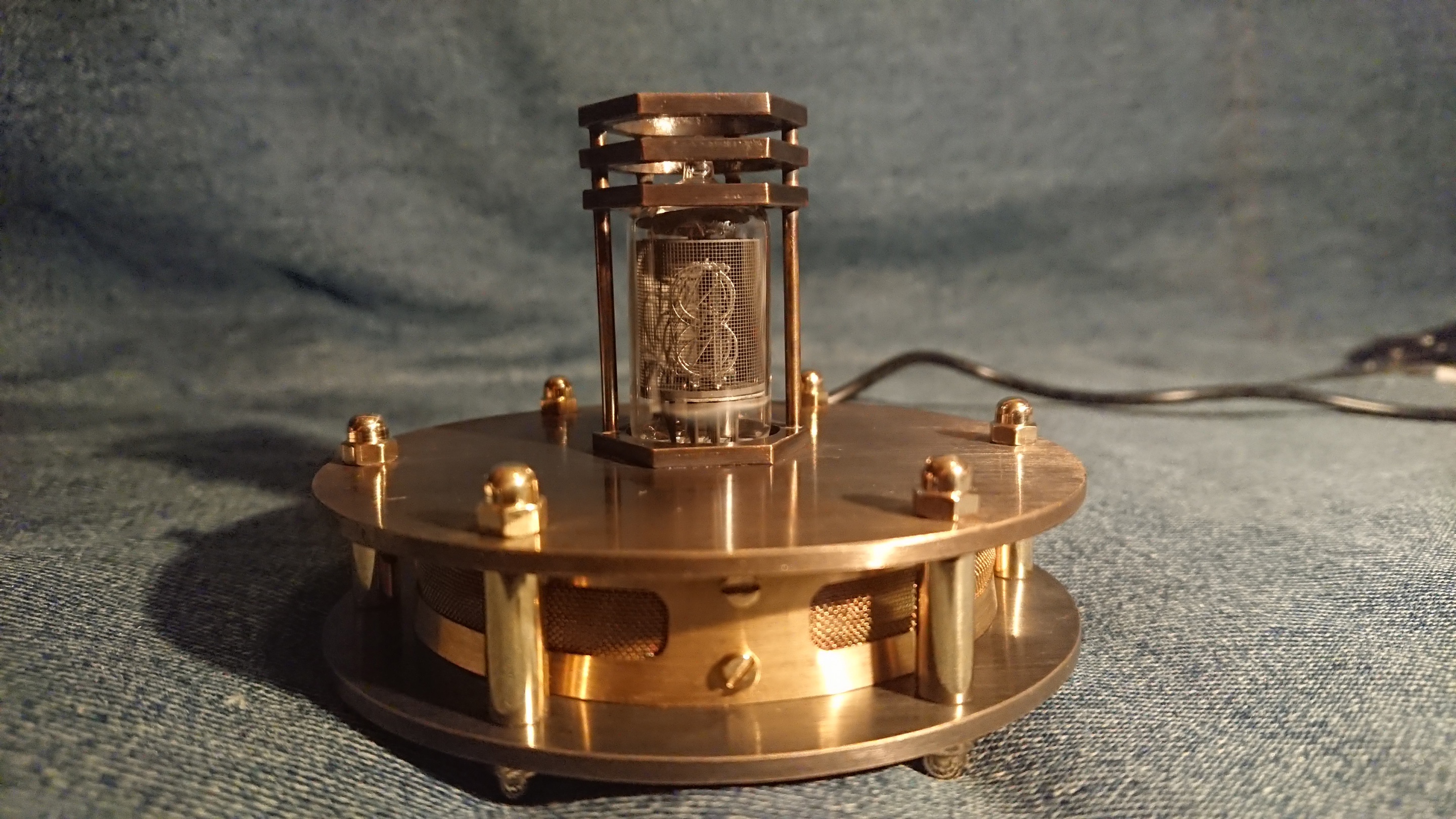

Финальные фотографии: Спойлер
И видео:
