Скопилось некоторое количество этих тюнеров от ТВ



Валяются без дела, а на даче иногда надо бывает подкрутить ТВ-антенну после ветров, профилактики, замены, поиска более удачного места установки, себе или соседям и т.д.
Телевизор (или ещё и приставка) и его шкала показометра не всегда для этого подходит и его габариты с привязкой к сети 220В в некоторых местах крайне неудобны и нежелательны..
Сейчас всё вещается в DVB-T2, в одном диапазоне ДМВ, потому и однодиапазонный будет проще.
Например, имеется две вышки, первая:
и вторая:


Поискал, что есть из схем на готовых тюнерах, но что-то ничего подходящего не наискал, и на форуме тоже. И больше попадается схем на рассыпухе.
Кароче, желание сделать из старого ТВ-тюнера показометр для ориентирования ТВ-антенн

овчинка выделки не стоит. Сейчас приборы стоят копейки и если антенны настраиваются за деньги, то 2-3 настройки отобьют стоимость прибора. В крайнем случае можно использовать приёмники Т2 у которых на индикатор выводится уровень сигнала , например WV T59 , настройка всяко будет точнее чем самопалом.

Из P-45 убрать лишнее, добавить АМ-детектор за трактом ПЧ и к нему простейший индикатор.
Как вариант.
Здесь запас готовых плат

Р-45 попадался, как вариант под переделку уже рассматривался, но пока были надежды, что уже где-то есть более подходящая конструкция, без большого допиливания.

AirCat, антенны настраивать за деньги не планируется, потому ничего не отобьётся.
Покупать дополнительный приёмники Т2 в запас и для редких случаев тоже нет смысла.

Есть некоторое количество неиспользуемых тюнеров и есть паяльник

Понятно, я , как человек практичный ленивый ради настройки 1-2 раза антенны, пайку прибора конечно бы не затевал, использовал бы имеющиеся Т2 приёмники.
На самом деле хоть шкалы там в и попугаях, но точно настроить антенну с их помощью не составит труда

Тоже ленивый, но иногда руки чешутся что-то спаять. Оно не срочно, так что можно растянуть "удовольствие" по сборке.
Сколько раз придётся настраивать неизвестно - наклепал несколько разных антенн на пробу, с простейшим показометром удобней будет настраивать и сравнивать. В Т2 приставке ещё показометр не очень, да и не набегаешься от антенны к телику.
Ну, и наперёд прибор может пригодится. То вороны свернут, то ветра, то окислились контакты и нужно снимать-ставить, кабель не вечный и т.д. Пусть будет, если когда-нибудь конечно соберётся, а то лень может внезапно...

Добавлено after 20 minutes 2 seconds:
Вот ещё одна конструкция http://eu1cc.qrz.ru/vhf_rx/vhf_rx.htm

Спойлер

не проше взять полный радиоканал с тюнером? тоесть с видео выхода сигнал на показометр
правда нужен не любой тюнет уже...

Принцип можно здесь посмотреть, при этом не копировать, а только воспользоваться опытом наработки.
Это на основе селектора каналов(тюнера)
ж. Радио 9-1985 год
Стр. 44
http://publ.lib.ru/ARCHIVES/R/''Radio'' ... fax%5D.zip



В этой вместо К174ПС2 придется ставить К174ПС4, а я бы просто поставил ТВ тюнер с незначительной доработкой.
11-1996 год
http://publ.lib.ru/ARCHIVES/R/''Radio'' ... fax%5D.zip
Стр. 8

Чаще всего индикатор уровня сигнала это вольтметр, показывающий напряжение АРУ, то-бишь к тюнеру желательно прикошачить какой-нибудь модуль ПЧ.

Взять подходящий тюнер, управление от мини 45 и демодулятор tda9830.

Так уровень АРУ, это производная от уровня сигнала.
Так зачем в данном случае делать АРУ и измерять её уровень, если можно измерять сразу уровень сигнала?

Конечно, это тоже всё уже видел, но там на рассылке и на МВ-диапазон, который теперь малоинтересен.
У того же Нечаева позднее была схема конкретно для ДМВ диапазона -

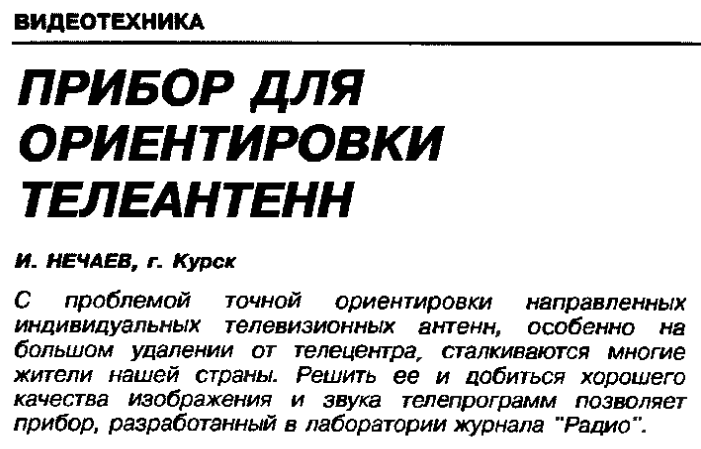

"Прибор для ориентировки антенн ДМВ."
"Радио" №3, 98г. стр.6-7

Спойлер

Но она тоже на рассылке.

Есть ещё такая на ТВ-тюнере -
"Переносный анализатор уровня телевизионного радиосигнала" в "Радио" 2006 №10, стр.12-14

Спойлер

Эта ближе к теме, светодиоды и звук наверно не нужны и это можно выпилить, и СМРК может даже где-то валяется, но вот его как раз из-за его громоздкости не хотелось бы использовать

всё-таки для настройки цифры желательно иметь цифровую шкалу на худой конец спектр, этим "устройством" с настройкой по частоте резистором и светодиодами по уровню не думаю, что Вы точно настроитесь ЦЕНТР несущей мультиплекса.

Центр то ему канала зачем? Больше проблема будет вообще понять куда он настроился ...
В начале 90-х когда только начинал установку ТВ сетей у меня был просто тВ Шилялис чб с 12 вольтовым аккумулятором. Тумблером можно было отключить АРУ (!! это обязательно) и потом ТВ картинку, что бы аккумулятор не тратить. Звук и микроамперметр на АРУ и все. Если уже делать на тюнере то надо цифровой, иначе как он канал угадает, тут картинки то с логотипом нет .
У меня со времен тВ сетей Промакс МС-161 (переносной без экрана оставался) как-то заглядывал внутрь.. там МС3362 на детекторе стоит. И встроенный частотомер с аналоговым тюнером.

По сути и приборы не нужны никакие, смотрим на карте местоположение передающих антенн и компасом азимут антенны крутим

Для грубой настройки компас сгодится, но на границе зоны покрытия, при неудачном рельефе местности и при слабом ретрансляторе способ не очень надёжный... Поиграться с разными антеннами и сравнить усиление компас тоже мало поможет

С цифровой шкалой прибор удобно, спору нет, если спектр ещё лучше, особенно если рядом есть какой-то источник помех. Но, тогда конструкция прибора сразу усложняется-удорожает... Для коммерческого использования несущественно, для "личного использования" вроде ужеи избыточен?

Я в начале 2000 -х что-то начинал делать, были тюнеры аналоговые с уже разведённым местом под прескалер 193 серии делителей, от прибалтов. Для телеков 4.5 поколений с цифровой индикацией. На AD8307 индикатор уровня планировал. На столе макет сделал, а потом на работе купили Промаксы с анализатором спектра, потом вариант с цифрой... так уже до самоделки не дошёл. Тем более остался тот, МС-161 (не, вру, у меня 160 вот такой http://universalam.com/gb/web/mc160b.htm ). Сейчас со спектроанализатором МС-577В есть свой и 160 тоже. Недавно на даче антенну менял, лень было 577 тяжёлый тащить, на 160 прекрасно на каналы можно ориентироваться. Чисто по частотомеру и сетке частот.

Да, для дачи Промакс неплохо бы 160-й наверно ещё весь внутри аналоговый, интересно бы было на схему от него посмотреть, но наверно уже не найти. А более новые навороченные.

Нашёлся один СМРК-2-1, почему-то не выбросил работоспособность неизвестна, но в случае чего должно что-то быть в загашнике на замену. Нда, но вот размеры у него... чудовище древнее, раза в четыре больше тюнера.

Если чего не надумаю, то может с ним пока попробую.

Какая часть схемы Промаска интересует? Могу посмотреть/прислать, всю схему не обещаю ибо подписка о не распространении
ЗЫ МС-161 такой не помню
ЗЗЫ 277 в сети лежит полная схема , он тоже аналог http://monitor.net.ru/forum/promax-mc-2 ... 30261.html

Да я и писал потом что 160 у меня. Если мне то кусочек с узлом заряда, давно хотел переделать с никеля на литий. Остальное неинтересно.
ЗЫ. С появлением цифры наверное все аналоговое в утиль уйдет . Хотя там есть какой-то коэффициент пересчета с аналога на цифру в Дб, но BERы и прочее... как посчитать .
