У меня ещё такой вопрос. Можно ли с помощью волномера узнать приблизительно выходную мощность радиостанции ? Если нет ,то как её измерить ? Я давно где то читал ,но так и не понял. Или я дурак, или объяснили плохо. А чувствительность приёмника от 3мкВ и выше, вообще без специальных приборов проверить нельзя ?

Точность в пределах 20% но что бы оценить хватает. Резистор, диод и конденсатор короткими проводами к передатчику. Дальше можно обычными щупами.
С помощью этой схемы и настраивать можно. Крутить по максимуму.

Спасибо ! Мне большую точность и не нужно ,20% вполне устраивает!

С приемником без специальных приборов конечно тяжелее.
Я обычно маломощные маячки делал, относил на несколько метров и сравнивал.
Маячки по сути маломощные передатчики на одном или двух транзисторах. Обычно на кварце бег модуляции. Просто тишину слушаешь и пропадание шумов. Можно тоже настраивать. Сначала маячек рядом, потом все дальше относишь при настройке.

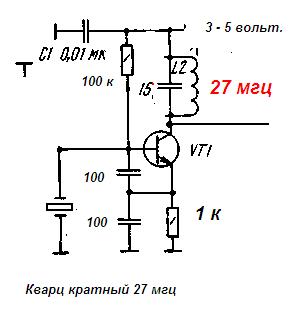

Такой как на картинке или любой другой.

И на каком удалении хороший приёмник должен ловить сигнал от этого маячка?

А кто его знает.
Я в пределах квартиры делал. В конце антенну уменьшал сантиметров до пяти, а то и в холодильник прятал. Смысл же не измерить, а выжать из приемника максимум возможного. Это же просто индикатор. Слишком много всяких условий.
Ваша же основная задача узнать все ли Вы из приемника выжали или еще можно.
Вот и настраивайте постепенно ослабляя сигнал с маяка.
Вот скачайте книжку и почитайте. Очень хорошая книжка для того, что бы вникнуть.
Там и про маячки есть на стр. 49.

http://www.cqham.ru/ftp/1-29.djvu

Мы же стараемся восполнить недостаток приборов подручными средствами, что под рукой имеем.

А можно в место германиевого диода использовать переход коллектор база германиевого транзистора? Диодов нет.

Вот когда Вы задаетесь параметром чувствительность, Вы что от него хотите? Меня научил один очень хороший человек, военный. Он сказал мне не важно какая чувствительность, мне нужно чтобы связь обеспечить. Звучит это на первый взгляд странно, но чувствительность параметр при проверке массового выпуска. Для примера, чувствительность 1 мкВ. Уровень помех на 30 дБ выше. И что? Лучше чем анализатор в нашей голове еще не придумали. Каждому свой уровень достаточен!

Прятать устройства лучше в СВЧ печь, только не включать

Всем привет! А разве нет разницы между 1мкВ и 0,1мкВ? Или я чего то не до понимаю ? На сколько я понимаю ,чем выше чувствительность тем дальше и надёжнее связь. Или я не прав? Если нет ,то объясните если Вам не трудно,буду очень благодарен!!!

Разница есть, но в описании на конкретный приёмник всегда смотрите, какая эта чувствительность, при каких условиях она измерена, при каком отношении сигнал/шум. А то окажется, что приёмник с чувствительностью 1 мкВ будет лучше, чем 0,1 мкВ.

Спасибо!!!

Всем здравствуйте!!! Вот у меня передатчик приблизительно такой. С той разницей ,что микр.усилитель на ОУ, в предварительном усилителе VT4 поставил КТ646 ,а в оконченном КТ606 и варикап КВ109.

Всем привет! Странно что то тихо так .Сначала просили схемку ,посмотреть что я собираю .А теперь тишина .
