Радиомикрофон на 1 транзисторе с питанием 6-9 вольт

Схема радиомикрофона



Описание радиомикрофона

Представлена схема радиомикрофона на 1 транзисторе КП305И, катушка L2 содержит 8 витков провода отвод от 3 витка, длина антенны 50 см
рабочий диапазон от 88-104 мгц

да скока можно мою схему перерисовывать !
уже неск раз !
viewtopic.php?p=4728610#p4728610
viewtopic.php?p=4663378#p4663378
viewtopic.php?p=4671633#p4671633
viewtopic.php?p=4700710#p4700710
viewtopic.php?p=4732014#p4732014

...а я все молчу-терплю ...





viewtopic.php?p=4632625#p4632625

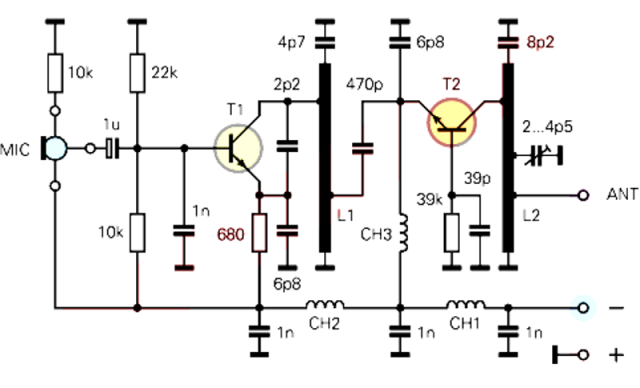

Радиомикрофон работающий на частоте 375 мгц с питанием на 9 вольт

Схема радиомикрофона



Технические характеристики

частота 375 МГц
модуляцияF3 (FM)
Отклонение≥ 25 кГц @ -70 дБ (1000 Гц, 600 Ом)
вольтаж7.2 - 10.5В (номинал 9В)
Текущий≤ 16 мА при 9 В
Выход12,5 мВт при 9 В (50 Ом)
расстояние 400 м
Антенна¼λ (21 см)

интересно какая стабильность частоты с печатной катушкой индуктивности...
я вот например всегда мотал как положено... на хорошем каркасе... а теперь вот думаю возможно зря))

А что, ТС претендует на авторство этих всех схем ?
И гарантирует их работоспособность ?

Он просто собирает архив различных известных опубликованных схем, и я прекрасно понимаю, что в настоящее время интернета вопрос авторства и первоисточника стал уже нереальным. Но - если есть интерес и нужда - по любой схеме, по любой картинке, в настоящее время можно провести поиск и добраться до всех упоминаний данной схемы, и получить по ним полный материал.

И с этой точки зрения его работу надо не критиковать, а приветствовать! Но с оговоркой, что было бы желательно хотя бы вставлять примечание, где она найдена. Хотя, конечно, тоже это не выход - это же не гарантирует выход именно на первоисточник.

Я например, вижу здесь схему, которую я когда-то сделал, собрал себе радиомикрофон для чтения лекций, из кусков разных схем - но я не помню, что я ее выкладывал, и не помню, один ли в один это именно она, или просто очень похожую кто-то другой сделал - ну так мне это совсем безразлично - не буду же я требовать приоритета за каждый свой плевок !

И нет, чтобы вместо пустого шума и найденные или свои схемы сюда, в этот архив, добавить. Я думаю, Виктор будет рад и первоисточник указать - поскольку он при возможности это сделать присутствует.

ТС прощерстил бы журналы Радио с 49 по 79 годы , еще бы нарыл раритетов .
Некоторые от них пищат .
Вот только ламповых что то не видно , были такие пальчиковые радиолампы в вертолетных и самолетных радиостанциях .



Наверное это готовый радиомикрофон

как я понял - основная претензия к ТС в том что он не упомянает что это просто найденные гдето схемы а не хотяб проверенные им лично. и к вводящему в заблуждение названию ветки.

еще претензия что не указываются хоть какието источники, неважно насколько они "первичны".
это надо жеж делать по множеству причин...

и еще, как по мне то коллекционирование схем полезно, если ведется какойто анализ и структурирование собранного материала, иначе интересные решения оказываются завалены в горах скучных однотипных или откровенно безграмотных поделок. но все равно автору благодарочка, пару интересных задумок я здесь увидел (что и отмечал + не отходя от кассы )
и 1 ветка, даж заваленная хламом, полюбому компактнее чем "весь интернет"

Радиомикрофон на 2 транзисторах с питанием на 9 вольт

Схема радиомикрофона



Радио-микрофон с рамочной антенной.Используются транзисторы BC547C

Друзья! спасибо , что обсуждаете мой труд, я старался систематизировать схемы которые я когда то нашел на просторах интернета в одном месте, чтобы радиолюбители могли найти на любой вкус тут у нас на нашем сайте подходящие ему схемы, а не тратить время разыскивая схему по всему интернету. Ни в коем случае я не претендую на авторство данных схем, я всего лишь размещаю их для общего обозрения, ну а авторов данных схем практически не возможно отыскать и поэтому чтобы не обижать автора я не могу дать точный источник кто именно разработал данную схему. С Уважение к коллегам по сайту

Радиомикрофон на 1 транзисторе с питанием на 9 вольт

Схема радиомикрофона



Описание радиомикрофона

На полевой двух затворный транзистор собран генератор, из за огромного входного сопротивления стало возможным модулировать ВЧ сигнал непосредственно снимая сигнал с электретного микрофона не используя дополнительного усилителя ЗЧ. Схема при 9 вольтах потребляет 5-8м Нужно подстрочным конденсатором настроить на нужную частоту в пределах диопазона 88-108 мегагерц. Катушка содержит 16 витков провода 0.3мм мотал на оправке можно на сверле 2.3мм.Транзистор BF988 можно заменить на ДИП корпус BF900

Дааа, были времена... Когда-то на повторении подобных схем люди не одну квартиру приобретали и автомобили последних марок. И получали срока до 5 лет, куда уж без этого... Сейчас же все это выглядит как древнее гавно мамонтов.

Радиомикрофон на 2 транзисторах с питанием 9 вольт

Схема радиомикрофона



Описание радиомикрофона

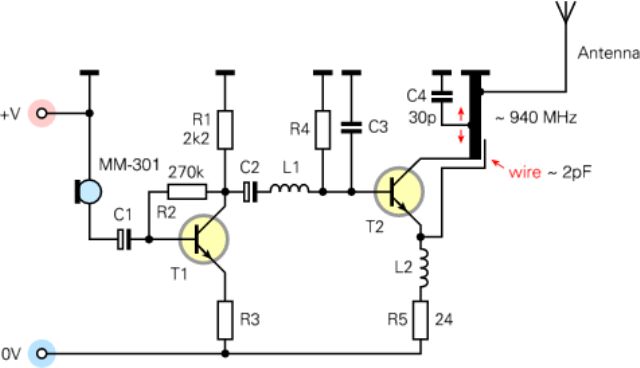

Транзистор T1 2SC289, который используется в качестве предусилителя для сигнала от встроенного динамического микрофона Sennheiser MM-301 . Транзистор T2, 2sc289 на котором собран генератор настроенный на частоту 940 МГц. Настроенная схема состоит из короткой полосковой линии с конденсатором 30 пФ на землю, припаянной в произвольном положении для определения частоты передачи. Антенна длиной 20 см Питается радиомикрофон от 9 вольт

Вот это уже интереснее. Представляю как увлекательно следить за ничем не стабилизированной частотой микрофона на 940 МГц Скучно точно не будет.

..а там и сотовые станции 930-960 МГц жужжжат в правом ухе..

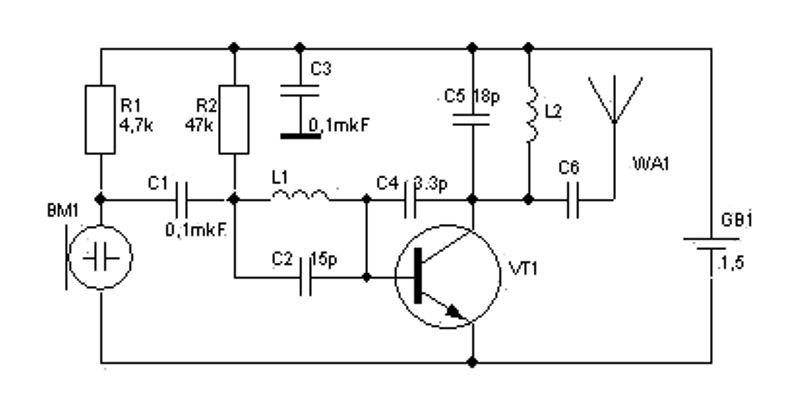

Простой радиомикрофон на 1 транзисторе с питанием 1.5 вольт

Схема радиомикрофона

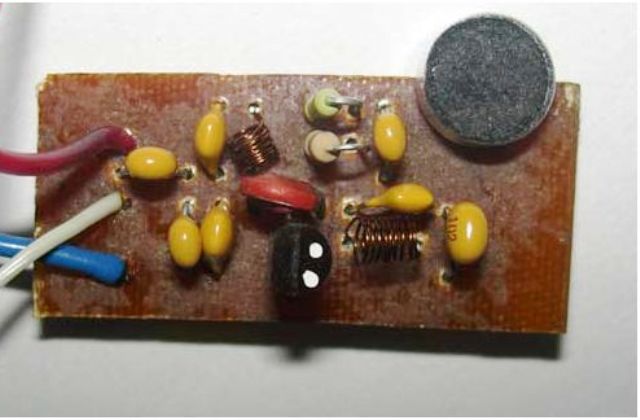

Готовый радиомикрофон



Описание радиомикрофона

Радиомикрофон на 1 транзисторе на 1,5 вольт:
Провод 0.3 мм, на оправке 2.5 мм.
L1 - 7 витков.
L2 - 6 витков.
Антенна длиной 50 см

Этот жучек наверное еще в пещерах ставили австралопитеки своим подругам )

Радиомикрофон на 2 транзисторах с питанием от 8 до 15 вольт

Схема радиомикрофона



Радиомикрофон может питаться от любого источника питания постоянного тока от 8 до 15 В, антенна длиной 15 см, транзисторы 2 штуки 2SC289 частота работы 375 мгц модуляция FM c электретным микрофоном Knowles BT1751 радиомикрофон разработан в 1960 г в ГДР

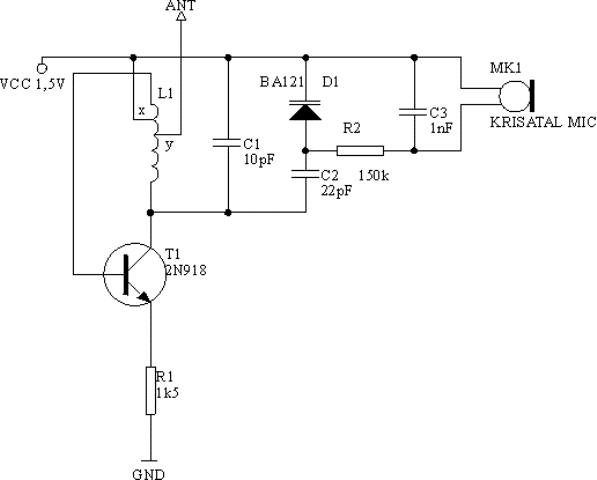

Радиомикрофон на 1 транзисторе с питание 1.5 вольт

Схема радиомикрофона



Описание радиомикрофона

Радиомикрофон работает на 1 транзисторе 2N918, антенна 50 см кусок провода .. Сигнал от этого микрофона можно принять на расстояние 80 метров
