Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Проверенные схемы Радиомикрофонов
СообщениеДобавлено: Сб сен 20, 2025 13:32:36
Грызет канифоль
Аватар пользователя

Карма: 5
Рейтинг сообщений: -7
Зарегистрирован: Вс сен 18, 2022 22:53:43
Сообщений: 261
Откуда: Москва
Рейтинг сообщения: 0
Радиомикрофон на 1 транзисторе с питанием 6-9 вольт

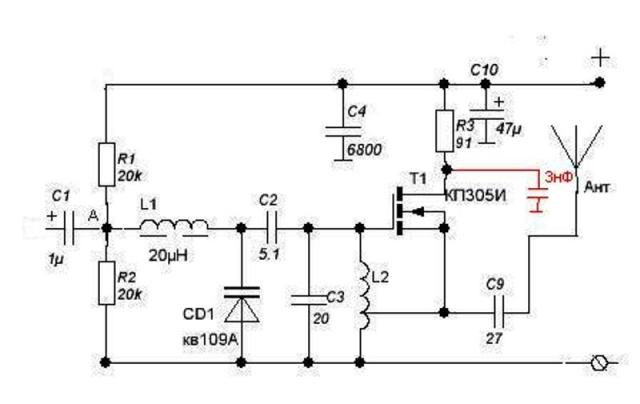

Схема радиомикрофона


Описание радиомикрофона

Представлена схема радиомикрофона на 1 транзисторе КП305И, катушка L2 содержит 8 витков провода отвод от 3 витка, длина антенны 50 см
рабочий диапазон от 88-104 мгц

_________________
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Проверенные схемы Радиомикрофонов
СообщениеДобавлено: Сб сен 20, 2025 17:51:15
Друг Кота

Карма: 31
Рейтинг сообщений: 829
Зарегистрирован: Пт сен 10, 2021 15:19:36
Сообщений: 5742
Откуда: Протвино
Рейтинг сообщения: 0
да скока можно мою схему перерисовывать ! :twisted:
уже неск раз !
viewtopic.php?p=4728610#p4728610
viewtopic.php?p=4663378#p4663378
viewtopic.php?p=4671633#p4671633
viewtopic.php?p=4700710#p4700710
viewtopic.php?p=4732014#p4732014

...а я все молчу-терплю ... :tea:

:)))


viewtopic.php?p=4632625#p4632625


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Проверенные схемы Радиомикрофонов
СообщениеДобавлено: Сб сен 20, 2025 23:02:54
Грызет канифоль
Аватар пользователя

Карма: 5
Рейтинг сообщений: -7
Зарегистрирован: Вс сен 18, 2022 22:53:43
Сообщений: 261
Откуда: Москва
Рейтинг сообщения: 0
Радиомикрофон работающий на частоте 375 мгц с питанием на 9 вольт

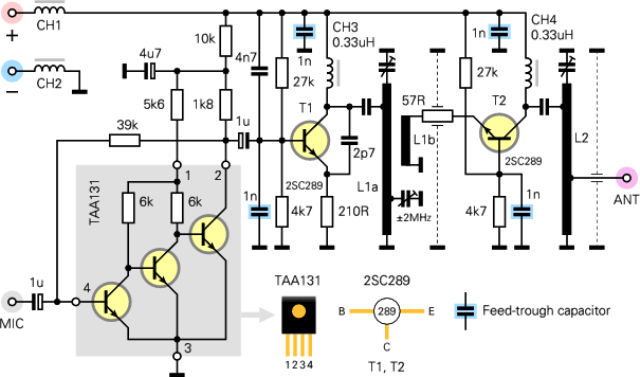

Схема радиомикрофона


Технические характеристики

частота 375 МГц
модуляцияF3 (FM)
Отклонение≥ 25 кГц @ -70 дБ (1000 Гц, 600 Ом)
вольтаж7.2 - 10.5В (номинал 9В)
Текущий≤ 16 мА при 9 В
Выход12,5 мВт при 9 В (50 Ом)
расстояние 400 м
Антенна¼λ (21 см)

_________________
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Проверенные схемы Радиомикрофонов
СообщениеДобавлено: Вс сен 21, 2025 23:31:29
Грызет канифоль
Аватар пользователя

Карма: 5
Рейтинг сообщений: -7
Зарегистрирован: Вс сен 18, 2022 22:53:43
Сообщений: 261
Откуда: Москва
Рейтинг сообщения: 0
Радиомикрофон на 2 транзисторах с питанием на 9 вольт

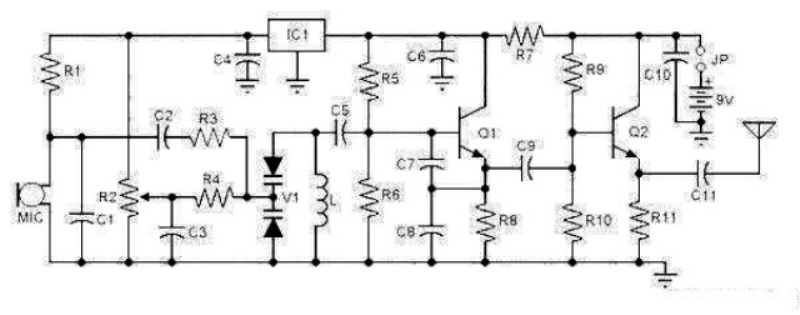

Схема радиомикрофона

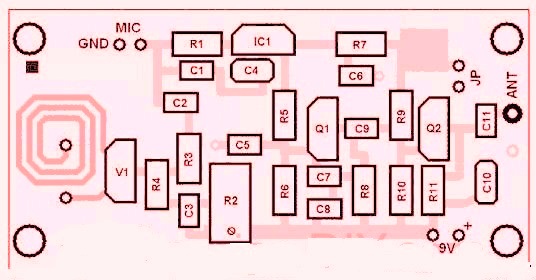

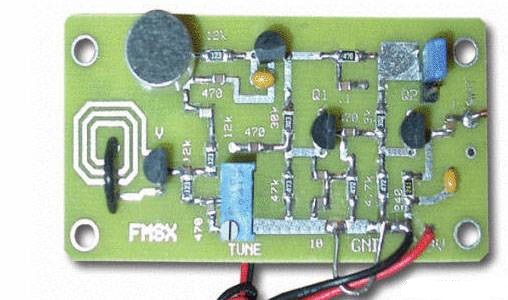

Плата радиомикрофона

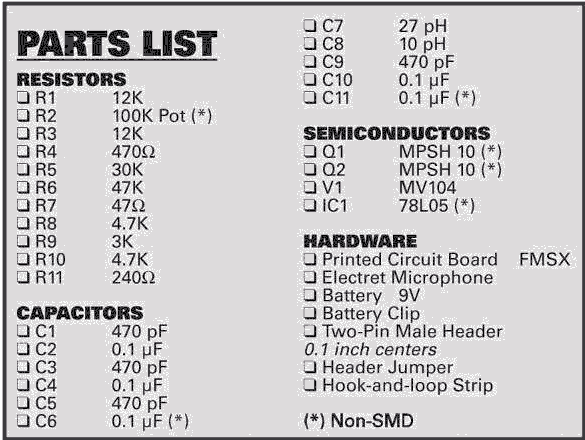

Детали радиомикрофона


_________________
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...


Вернуться наверх
