Присоединяемся, мы с другом тоже хотим пойти Вашим путем, но только сделать автономный датчик. Какая будет связь - либо радиомост RS232, либо WiFi, пока не решили. А может быть и BT. Будем задавать вопросы по ходу работы, пока надо заказать и получить датчики.))
_________________ О технике чего спорить-то, давайте попробуем.
Ethernet выбран из соображения экономии на дополнительном оборудовании. Понятно, что съэкономить получится при наличии коммутатора с poe. Т.е. подключился к локальной сети и больше ничего ненужно делать.
Отключить ethernet можно закомментировав define ZABBIX_ENABLE. Тогда останется только вывод в uart1.
Maniak003, отличная конструкция. Расскажите поподробней о принципе измерения, излучение датчиков ориентированно перпендикулярно потоку, поэтому такая форма нижней части корпуса ?
Диаграмма направленности широкая, отраженный от основания сигнал долетает практически без ослабления и как видно из картинки излучатели попеременно участвуют в измерении по разным осям. По этому такое расположение оптимально. Нижняя часть корпуса -- это просто плоскость, трубка посередине необходима для отвода кабелей.
Измерение разбито на девять этапов: Спойлер1. Задержка при прохождении сигнала от Z1 до Z2 (переменная Z12) 2. Задержка при прохождении сигнала от Z2 до Z1 (переменная Z21)
Эти два значения будут использоваться для расчета первой скорости по оси X
3. Задержка при прохождении сигнала от Z2 до Z3 (переменная Z23) 4. Задержка при прохождении сигнала от Z3 до Z2 (переменная Z32)
Эти значения дают возможность рассчитать первую скорость по Y.
5. Задержка при прохождении сигнала от Z3 до Z4 (переменная Z34) 6. Задержка при прохождении сигнала от Z4 до Z3 (переменная Z43)
Эти значения дают возможность рассчитать вторую скорость по X.
7. Задержка при прохождении сигнала от Z4 до Z1 (переменная Z41) 8. Задержка при прохождении сигнала от Z1 до Z4 (переменная Z14)
Эти значения дают возможность рассчитать вторую скорость по Y.
9. Обработка результатов.
Переключение между этапами выполняется в таймерном прерывании с интервалом (65536 * 2) / 64000000 = 2mS. Т.е. полный цикл занимает около 18mS. Сейчас результат усредняется для 100 значений (#define MEASSURE_COUNT 100), максимальная скорость определяется так же в этом интервале.
В первой версии установлены два Китайца и два msu, во второй все Китайцы. Отличий в работе не наблюдаю. При калибровке видно, что разбежка на msu меньше. Берите китайские, они дешевле.
Если честно, то уже не знаю кто здесь кто...
Последний раз редактировалось Maniak003 Пн апр 25, 2022 21:05:15, всего редактировалось 1 раз.
Спасибо за схему. Глядя на нее возникли вопросы. Ответ: сделал и работает...Понятен, но вдруг есть комментарии. 1. Есть ли смысла поставить диоды для защиты входов ЦП от импульсов? 2. Почему установлены 2 напряжения питания для аналога? 3.3В недостаточно? 3. Проверялась ли работа ключей от 3.3в? 4. Проверялась возможность замены MAX4477 на пошумнее? Широкополосность ОУ не прикидывалась?
Спасибо за схему. Глядя на нее возникли вопросы. Ответ: сделал и работает...Понятен, но вдруг есть комментарии.
Не все так просто, нужна калибровка, поскольку излучатели отличаются как геометрией, так и посадкой в корпусе. Калибровку сделал автоматическую, но проверял только на корпусах (около 8 шт.) напечатанных PETg. Один излучатель не хотел калиброваться, далее выяснил, что у него перепутана полярность. Так, что квест хоть и минимальный, но должен быть.
Из проблем которые не удалось решить:
1. Качество крепления излучателей сильно влияет на погрешность. Зимой снял прибор, с мороза принес домой и проверил значения в отсутствии движения воздуха, получил скорость 0.5m/s. 2. Требуется изменение алгоритма обработки результатов. Сейчас запись (температуры, влажности, давления, скорости, максимальной скорости, направления) в zabbix выполняется около 0.5 сек., а полный опрос излучателей происходит за 0.018 сек. Нужно перенести обработку результата в таймерное прерывание. 3. Не получается придумать способ динамической калибровки в условиях наличия ветра. Может много хочу и это в принципе не возможно...
1. Есть ли смысла поставить диоды для защиты входов ЦП от импульсов?
Посмотрите пожалуйста на питание компаратора. Мне кажется неожиданностей быть не должно. Это единственный вход, остальные выходы и как мне кажется на вполне предсказуемую нагрузку. Если не затруднит, покажите пожалуйста где я не прав.
2. Почему установлены 2 напряжения питания для аналога? 3.3В недостаточно? 3. Проверялась ли работа ключей от 3.3в?
Да, сначала питал от одного источника, через LC цепи. На полосовом фильтре (при варианте с большей добротностью) были ограничения, что приводило к смещению средней линии на входе компаратора и требовало более длительного ожидания для установки стационарного состояния. В последствии избавился от LC цепи и поставил ldo, на большее напряжение. Ключи без проблем работают на 3.3v
А как это работает? Сколько я ни встречал УЗ-анеморумбометров, везде устанавливались излучатели крест-накрест: по углам квадрата, смотря друг на друга. А здесь они все смотрят куда-то вверх...
_________________ Linux rules! Windows must die. Здравомыслящий человек добровольно будет пользоваться мастдаем лишь в двух случаях: под дулом автомата или под влиянием анального зонда. Я на гитхабе, в ЖЖ
А как это работает? Сколько я ни встречал УЗ-анеморумбометров, везде устанавливались излучатели крест-накрест: по углам квадрата, смотря друг на друга. А здесь они все смотрят куда-то вверх...
Смотрят они вниз, потому как в таком положении вода не будет затекать. Описание принципа работы привел несколькими постами выше, по идее, из картинки должно быть все понятно. Или Вас детали интересуют ? Там много нюансов, просто не описать, опять нужно рисовать.
1. Качество крепления излучателей сильно влияет на погрешность.
Критичность крепления излучателей (как я понял, из-за колечек) можно попробовать решить изменением конструктива корпуса таким образом, что-бы задержка сигнала по воздуху между датчиками была значительно меньше, чем через материал корпуса (тогда колечки не понадобятся). Типа такого:
Разместить один передающий датчик в центре (где основание иглы), а три приёмных датчика разместить по кругу, через 120 градусов, направленными на центральный датчик.
Большая часть проблем (потребность в рекалибровке, смещение) скорее всего от температурной нестабильности, которой более всего подвержен фильтр. Хорошо бы его убрать внутрь МК в цифровом виде.

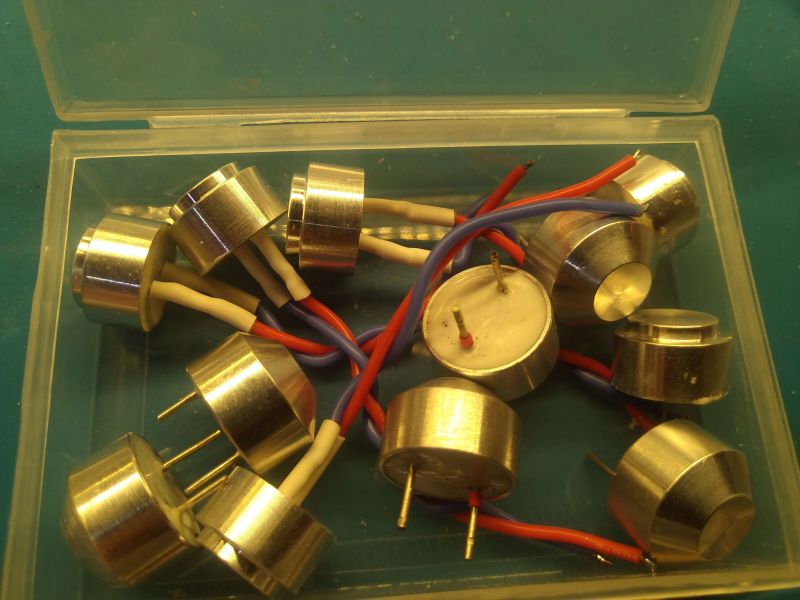

Не пробовали датчики от автомобильных парктроников, типа таких ? Дешёвые, распространённые, герметичные.
В приведенной модели, другие датчики (динамические), их габариты и значительное растояние, почти не оказывают влияние на точность измерения. Использованный мною метод измерения не позволит разнести излучатели так далеко. Предельная скорость измерения зависит от растояния, чем оно меньше, тем больше скорость.
Про фильтр тоже вначале подумал, потом нагрел его феном и огрчился - ноль эффекта. Мне кажется, что проблема в температурных деформациях корпуса. Это скоро будет проверено, корпус из алюминия почти готов.
По ссылке, мне кажется тоже не пьезокристаллы.
И через корпус сигнал лучше пропустить вперед. Посмотрите на сигналы:
Видите два фазовых сдвига: первый после переходных процессов переключения мультиплексора и колебаний в материале корпуса, второй корпус складывается с эхом.
Т.е. эхо очень сильно опаздывает от колебаний через пластик. Колечки нужны скорее не для гашения этих колебаний, а для мягкой фиксации. Да, в статье об этом не написал... Не умею я их писать.
Добавлено after 23 minutes 28 seconds: На всякий случай: была попытка калиброваться через пластик, но что то не срослось. Хотя этот вариант я не забыл, еще буду пробовать.
А, т.е. расчет на поперечный эффект Доплера. А он ведь гораздо слабей продольного! Таки приведенная выше классическая конструкция наверняка будет большую чувствительность иметь.
_________________ Linux rules! Windows must die. Здравомыслящий человек добровольно будет пользоваться мастдаем лишь в двух случаях: под дулом автомата или под влиянием анального зонда. Я на гитхабе, в ЖЖ
Насчет приведенной выше конструкции с динамическими излучателями, да , основано на эффекте доплера. В предложенном мной варианте из-за высокой добротности пьезокристаллов, эффект доплера не работает в той мере, что бы его можно было обнаружить средствами выбранного МК. Вариант с изменением фазы намного чувствительней, по этому и возникают трудности с удержанием точности показаний. Т.е. частота не меняется, меняется только фаза. По этому всего 4 импульса, этого достаточно, для раскачки приемника до нужной амплитуды, а раскачка происходит с задержкой обусловленой прохождением звука от источника к основанию и отразившись от основания к приемнику. Не обращайте внимания на то, что излучатели установлены в одной плоскости, их диаграмма направленности широкая, по этому нужно воспринимать конструкцию как равнобедренный треугольник с вершиной упирающейса в подставку.
А, т.е. расчет на поперечный эффект Доплера. А он ведь гораздо слабей продольного! Таки приведенная выше классическая конструкция наверняка будет большую чувствительность иметь.

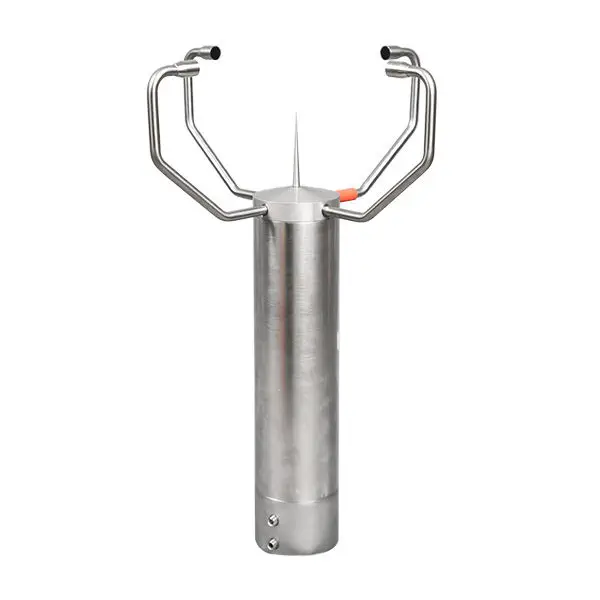

Я тоже думал, что описываемая Вами конструкция классическая. Но после выхода статьи решил посмотреть, что есть еще и с удивлением увидел, что многие фирмы выпускают что-то подобное варианту автора статьи. А так называемая "классическая" - скорее типовая радиолюбительская, потому что многие любители просто повторяют идеологию трубчатой конструкции, опубликованной несколько лет назад. Вот примеры заводских датчиков, подобных авторскому. Не думаю, что коммерческие проекты делают без обоснования конструктивных решений.
_________________ О технике чего спорить-то, давайте попробуем.
Важно понимать все плюсы и минусы этих принципиально разных решений. Фазовый метод имеет один большой недостаток - измеряемая скорость потока ограничена растоянием между излучателем и приемником. Зато дает более высокую точность измерения. Это использется например для мгновенного определения плотности нефти и сепарации потока в разные емкости.
