Статья здесь: http://radiokot.ru/circuit/digital/measure/96/

Маленький видео-обзор девайса: http://www.youtube.com/watch?v=srbqUcGrZ_o

Актуальная схема и варианты печаток и прошивки (по состоянию на 09.09.13):
Схема v3/Платы v3/Прошивка v3.0 – всё это есть в статье.


Небольшой «путеводитель по теме»:

Индуктивности обмоток трансформатора на гантельке: первичка 8,45 мкГн, вторичка 13,54 мГн.

Осцилограммы некоторых импульсов:
viewtopic.php?f=25&t=91430&start=580#p1781961

Исходники (распространяется на условии «только для некоммерческого использования»):
viewtopic.php?f=25&t=91430&start=540#p1772971

Всё лежит у которедов, проснутся - авось опубликуют.
Исходники отдам сразу, как перейду к другому проекту, пока только готовые прошивки
Предварительная схема(всё-таки проглядел пару ляпов) есть в теме "Микрон".

Тогда не хочу
Буду паять трансиверы дальше.....

Колхоз - дело добровольное...
Дойдет до стадии полного завершения - тогда и сырцы будут, ма ло ли еще какие фичи придумаются, место в мк есть

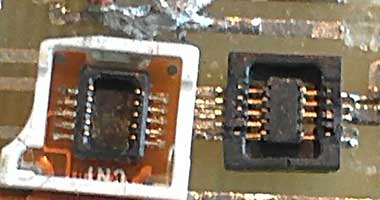

ПыСы: разъём:

Все пошол соберать запчасти!!

С дисплеем осторожнее, там всё хитро, нужен именно Philips, контроллер PCF8833.
Их ещё 2 вида есть котрые не подойдут. Производители шибко нахимичили

А как узнать, что дисплей именно на контроллере PCF8833 ?

Блин, тяжело когда которедакторы неоперативно публикуют, в статье примеры привёл.
Продублирую сюда.
Еще неплохо приведен внешний вид тут: http://www.electricstuff.co.uk/noklcd.html
Ещё неплохая статья по отличиям, на русском: http://www.silabs.ru/pubs/Stat_119.pdf

А не подскажите ,у какого китайца дисплеи покупали?
Чтоб не ошибиться.... Да и время не терять....

Симпатичное устройство!
Ждем статью.

Увы, не подскажу. Заказал 10, попутным грузом, у нас Китай - ближний сосед. Из них оказалось 6 филипсов, и 4 не пойми кого, ни одна из систем команд не подходит.
А с почтой ими тут торгуют: http://www.aliexpress.com/wholesale?SearchText=nokia+6100+lcd&catId=0&initiative_id=SB_20130629041159

Зачетный прибор получился
Тоже хочу! Буду деталюхи потихоньку подбирать.
Кстати, на сколько хватает аккумулятора в режиме сна?

Всё вроде бы, расписал в статье, подождите чучуть, пока которед мышь доест, и выложит, а то эдак скоро всё уже сюда сдублирую

Ждем с нетерпением

Еще разок по дисплеям: перещупал их кучу, и из Китая, и от ремонтников сотовых. Было намерение сделать библиотеку под все варианты.
И если с Philips всё более-менее цивилизовано - там 2 варианта инвертирует цвет или нет. Эти варианты прошивка поддерживает.
Epson-ы хуже леммингов, уйма модификаций контроллера, к которым добрые китайцы добавили ещё свои варианты. Из всех заведомо рабочих "Epson" которые были, ни к одному не подошла ни одна из известных систем команд найденных в интернетах, а рыл глубоко, вплоть до сайтов французских радиогубителей. В конце концов просто плюнул на это и оставил поддержку филипсов.

Красота то какая !

Судя з видоса как на главном екране перискакивает фон било би кравивей может если би фон как кальосико перискакивал

Повышать ради этого частоту вдвое не считаю целесообразным, это и потребление скакнет, и 5вольт вынь да положь, а на 8мгц даже аппаратный spi и так впритык успевает отрисовывать.

Извиняюсь незнал(Ничо и так пойдет
я чот недоконца розобралса платки две и две двостороние?

У дополнительной, которая с датчиком, одна из сторон просто экранирует. Желательно, но не обязательно.

Очень красиво, работа проделана большая, огромное желание повторить, есть конечно заминки с датчиком, А почему нельзя применять фотодиоды как описано здесь, там статья про дозиметр на пин фотодиоде https://sunduk.radiokot.ru/loadfile/?load_id=1368986771 или чувствителиность никокая будет?
