Лабораторный БП.

akulov

Цитата:

Мне интересен код.

По этому коду отображаются только четные значения (например 21.2, 21.4, 21.6 и т.д.).
На другом форуме зтот вопрос я решил.
В итоге измерение до 51В и 5.1А, усреднение 8-и измерений и устранение мигания младшей цифры методом:

Цитата:

Выводим измереное значение на индикатор. Сохраняем его в доп ячейке и записываем в счётчик времени 0.
Каждый раз увеличиваем счётчик на счётчик времени 1;
Сравниваем новое значение и сохранёное.

Если значение изменяется на 1 единицу, ждём пока счётчик достигнет времени 0,4 сек, и выводим измереное значение на индикатор. Сохраняем его в доп ячейке и записываем в счётчик счётчик времени 0.

Если значение изменяется на 3 единицы, ждём пока счётчик достигнет времени 0,3) сек, и выводим измереное значение на индикатор. Сохраняем его в доп ячейке и записываем в счётчик счётчик времени 0.

Если значение изменяется на 5 единиц, ждём пока счётчик достигнет времени 0,2 сек, и выводим измереное значение на индикатор. Сохраняем его в доп ячейке и записываем в счётчик счётчик времени 0.

Если значение изменяется на более 10 единиц, ждём пока счётчик достигнет времени 0,1 сек, и выводим измереное значение на индикатор. Сохраняем его в доп ячейке и записываем в счётчик счётчик времени 0.

Что не надо, можно удалить.

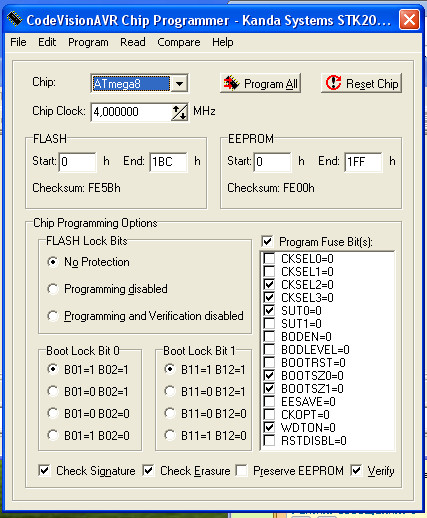

Проект:

Реклама

nteh

Спасибо! Попробую.

Реклама

alchemist56

http://radiokot.ru/circuit/power/supply/14/ ----ссылка на источник
Прошу описать работу, т.е как работает, какой ток выходит отсюда-туда, и т.д
Очень нужно! пишу Дипломную работу, немогу совместить описание с настоящего источника(журнал "РАДИО") и этот БП

ЗА РАНЕЕ СПАСИБО!!!!

Тема дубль, да еще не в том разделе.
Сюда перенес.

aen

radteh

Народ подскажите. В схеме присутствует кнопка "reset", судя по включению она сбрасывает сработавшую защиту. Я прав или заблуждаюсь?

Реклама

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>

Света

Вы, хоть, тему почитайте.
viewtopic.php?p=305906#p305906
Отсюда и ещё несколько постов ниже...

Реклама

radteh

Да читал я тему, конкретики нет.

otest писал(а):

Reset для приведения схемы в исходное состояние.

под этим можно понимать всё что угодно: сброс защиты, восстановление от сбоя в работе и т.д. Я прикидываю куда выводить кнопку, на перед или зад, или может вообще внести изменения в схему и прошивку и убрать её вообще. Сейчас пока пытаюсь разобраться в коде.

Реклама

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%

BudacaV

здравствуйте, у меня есть такой вопрос это схема рабочая ? и если есть с кем посоветоваться?

спс.

al-drw

R1,R3-100 om.

al-drw

Собрал,работает

Реклама

al-drw

Чтоб было 18в,нужно 7вывод IC1 подключить к выходу 7818 так надёжней,опер не попалиться.

al-drw

на меге поменять местами 8 и 7 ноги.

IC8 8нога-,16+

tor65

А вот у меня заработал блок , но не совсем . Регулировка напряжения есть но индикация работает как-то скачком , при вращении регулятора напря жения или регулятора тока индикация меняется скачком . С нуля до 1,49 показания индикаторов меняются правильно а потом идет сразу 1,9 . Точно также от 2,0 до 2,49 плавно и сразу 2,9 . Может у кого-то такое было ?

radteh

Может проблема в резисторах, они линейные?
