 Заголовок сообщения: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Чт апр 08, 2021 04:48:08
Первый раз сказал Мяу!

Зарегистрирован: Вт дек 24, 2013 16:10:16
Сообщений: 28
Рейтинг сообщения: 0
Есть в наличии три COB-светодиода по 24V 7W каждый.
Схема с ШИМ-контроллером управляющая ими успешно погорела,.. но возникла мысль...
А ВДРУГ(!) получится ими поуправлять аналоговым сигналом через TDA6107Q ... (существует мнение, что Out 200..5VDC рулится In 1.3...5VDC)
Подскажите, всё ли я верно понимаю и можно с ардуины подкинуть ШИМ 24V через TDA6107?

Откуда родилась мысль:
Источник не до конца понятных мне знаний:
Вложение:
TDA6107.pdf [115.99 KiB]
Скачиваний: 288

Пруфы: 1, 2

А вот то, что лежит у меня в той же коробке, что и COB-модули, почему собственно и возник вопрос:


Вложения:

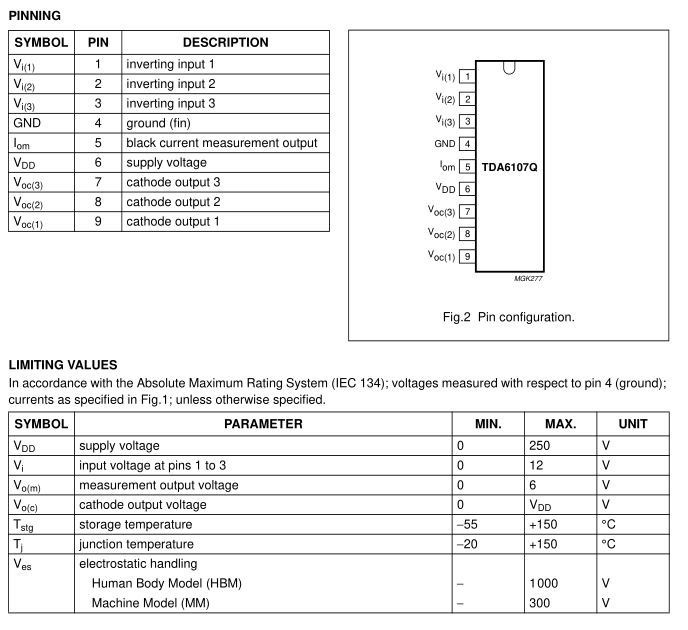

TDA6107.png [70.9 KiB]
Скачиваний: 2505
998418[1].gif [85.77 KiB]
Скачиваний: 14154
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Чт апр 08, 2021 10:26:30
Друг Кота
Аватар пользователя

Карма: 67
Рейтинг сообщений: 1060
Зарегистрирован: Чт сен 18, 2008 12:27:21
Сообщений: 19733
Откуда: Столица Мира Санкт-Петербург
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
А ВДРУГ(!) получится ими поуправлять аналоговым сигналом через TDA6107Q ... (существует мнение, что Out 200..5VDC рулится In 1.3...5VDC)

Я бы внимательнее присмотрелся к "minimum (maximum) output voltage" из ДШ, которые не более (не менее) 10 В (Vdd-15 В) соответственно при питании 180...210 В.

_________________
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Измерить нннада?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Чт апр 08, 2021 10:37:22
Друг Кота
Аватар пользователя

Карма: 182
Рейтинг сообщений: 8293
Зарегистрирован: Пт фев 04, 2011 17:57:51
Сообщений: 19674
Откуда: Рыбинск
Рейтинг сообщения: 0
Медали: 1
Лучший человек Форума 2017 (1)
А я бы сначала внимательно присмотрелся к максимально допустимым режимам работы этой мс. 300мА микросхема видеоусилителя ну никак не выдержит, это ей не нужно в нормальной жизни. Максимальный ток 20мА на выход.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Чт апр 08, 2021 10:47:12
Друг Кота
Аватар пользователя

Карма: 67
Рейтинг сообщений: 1060
Зарегистрирован: Чт сен 18, 2008 12:27:21
Сообщений: 19733
Откуда: Столица Мира Санкт-Петербург
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Чё-то ток я проглядел :)))

_________________
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Измерить нннада?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Пт апр 09, 2021 00:03:07
Первый раз сказал Мяу!

Зарегистрирован: Вт дек 24, 2013 16:10:16
Сообщений: 28
Рейтинг сообщения: 0
300мА микросхема видеоусилителя ну никак не выдержит, это ей не нужно в нормальной жизни. Максимальный ток 20мА на выход.

Вот и я этот момент проглядел - научите, пожалуйста, где в PDF это указано. Я честно ток искал, но так и не нашёл указаний про "мА на канал"... :?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Пт апр 09, 2021 00:09:23
Друг Кота
Аватар пользователя

Карма: 116
Рейтинг сообщений: 4473
Зарегистрирован: Пт мар 30, 2012 05:17:29
Сообщений: 15538
Откуда: Екатеринбург
Рейтинг сообщения: 0
В характеристиках, а не в предельно-допустимых значениях параметров. Ибо, видимо, этот ток внутренне ограничен. Называется так: maximum peak output current (pins 7, 8 and 9)

_________________
Морд - ни лап.
Мат, око и дар. А колом?
Массам кот или торт?
Тротил и ток массам!


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Пт апр 09, 2021 00:20:04
Первый раз сказал Мяу!

Зарегистрирован: Вт дек 24, 2013 16:10:16
Сообщений: 28
Рейтинг сообщения: 0
А что тогда имеют ввиду под linearity of current transfer
−100 µA < Io(c) < 100 µA; --- ???
1.5 V < Vi < 5.5 V;
3 V < Vo(m) < 6 V

20мА даны для 50V < Vo(c) < VDD − 50V
При 24V надежда лишь на 40мА?

То есть, с точки зрения остальной части про управление аналогом и вкачке ШИМ претензий нет. Проблема только в маломощности и нужно тупо ставить радиатор и на авось прокатит...

(интересно, как же на этой схеме и аналогах УНЧ делают..., там же токи тоже повыше будут чем 20мА)

Можно ещё попробовать IRL2505 на каждый канал повесить... Наверное так и буду пытаться.


Последний раз редактировалось energy.im Пт апр 09, 2021 00:37:04, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Пт апр 09, 2021 00:34:29
Друг Кота
Аватар пользователя

Карма: 123
Рейтинг сообщений: 7959
Зарегистрирован: Сб сен 13, 2014 16:27:32
Сообщений: 39199
Откуда: СпиртоГонск созвездия Омега
Рейтинг сообщения: 0
не та эта микросхема... я пробовал ей 3 фазку генерить благо полно модулейПКс CRT моторчик она не тянет конечно даже детский а была мысль сделать модель частотника крутящая вертилятор на 3ф

_________________
ZМудрость(Опыт и выдержка) приходит с годами.
Все Ваши беды и проблемы, от недостатка знаний.
Умный и у дурака научится, а дураку и ..
Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Пт апр 09, 2021 00:35:11
Друг Кота
Аватар пользователя

Карма: 116
Рейтинг сообщений: 4473
Зарегистрирован: Пт мар 30, 2012 05:17:29
Сообщений: 15538
Откуда: Екатеринбург
Рейтинг сообщения: 0
linearity of current transfer - линейность коэффициента передачи тока. Для видеоусилителей важный параметр.
Вот чего я не понял: зачем делать что-то на явно неподходящей для этого элементной базе?

_________________
Морд - ни лап.
Мат, око и дар. А колом?
Массам кот или торт?
Тротил и ток массам!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Пт апр 09, 2021 00:42:33
Первый раз сказал Мяу!

Зарегистрирован: Вт дек 24, 2013 16:10:16
Сообщений: 28
Рейтинг сообщения: 0
зачем делать что-то на явно неподходящей для этого элементной базе?

Что за странные вопросы. Любой в странах СНГ должен с юности знать ответ: "чтобы из дома не выходить лишний раз"! Жизнь одна, а время не резиновое :D

Зато, если хотя бы как драйвер для IRL2505 будет работать, то это минус 15 элементов (!!!) в конечном устройстве 8)
Ушёл испытывать...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Управлять тремя нагрузками через TDA6107Q
СообщениеДобавлено: Пн июл 07, 2025 14:09:20
Сверлит текстолит когтями
Аватар пользователя

Карма: 1
Рейтинг сообщений: 23
Зарегистрирован: Чт авг 21, 2014 11:11:48
Сообщений: 1205
Откуда: краснодарский край
Рейтинг сообщения: 0
Ушёл испытывать...

Ну и как ?
