Судя по виду - приборка от мотика или машины. С выдранными стрелочными приборами

да явно это приборная панель только вот от какого транспорта интересно. скорее всего грузового судя по размерам то. там еще светодиоды есть. а как работают эти стрелочные регуляторы. с помощью импульсов прокручиваются?

Шаговики миниатюрные наверное, как в кварцевых часах.
А возможно и что-то на основе механизмов, подобных часовым. Какие-нибудь реле времени или типа того.

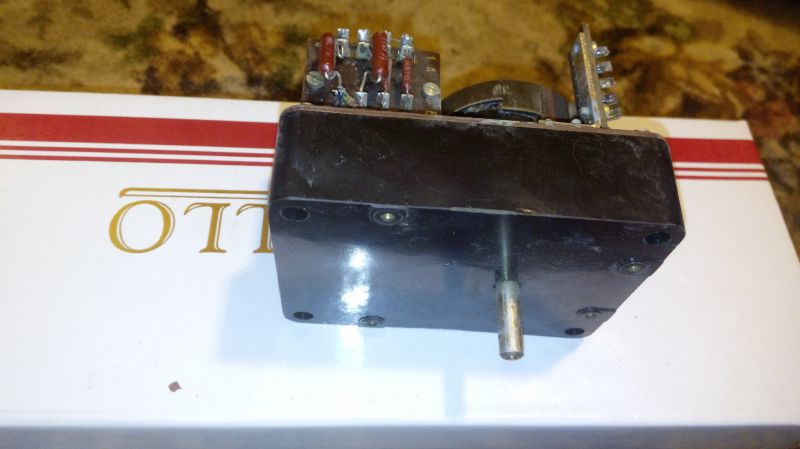

Ещё вспомнились устройства, рисующие лазерным лучом... Стоп, а это не проекционные лазерные часы случаем? Коробочки - наверное моторедукторы, а на валах могли сидеть маленькие зеркальца, отражающие лазерный луч - такая система развёртки для рисования лазерным лучом разных фигур на стене к примеру.

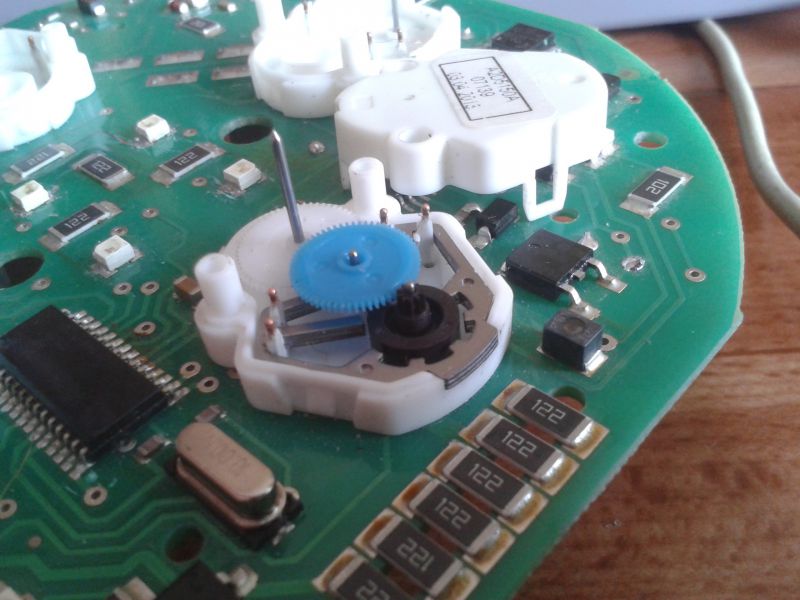

это шаговый стрелочный индикатор. один на плате сохранившийся вроде как, только катушечек нет. и непонятно сколько там витков мотать нужно и как потом этим управлять. он же должен в две стороны крутится

Каждая катушка видимо, отвечает за своё направление вращения.

возможно. у шестеренки с магнитиком 5 северных полюсов. я проверял ребром другого магнита

В мои лапы попало какое-то устройство

Спойлер

Что это ?
Предполагаю , что это как-то связано с оптической связью

Косвенно....
Самопальное ДУ начала 90-х для советских ТВ 3УСЦТ.

А это что такое , если не секрет ?

У вас телевизор есть? А пульт дистанционного управления к нему?
В конце прошлого века не все телевизоры имели такую фишку и радиокоты делали ее самостоятельно.

Блок дистанционного управления для встраивания в советские телевизоры 3- его поколения - в основном -3УСЦТ , можно было ещё встроить в УПИМЦТ, но не настолько просто..
К этому блоку ещё нужен пульт на микросхеме 1506ХЛ1.. Мои попытки понять, с какой из современных систем эта ДУ "совместима" остались безрезультатными..

зы.. Сейчас всё это делается гораздо проще.. - вот тот блочёк в алюминиевом экране сейчас выглядит вот так:
http://www.chipdip.ru/product/tsop1736/


зы.. Кстати, там силового трансформатора не хватает..

GAG , АлександрЛ большое вам спасибо . А то думаю что это за устройство

Посмотрите описание на микруху L290, она подобными приборами управляет.
Одна из папок моей коллекции pdf - то,что в авто-мото-технике применяется.
Посмотрите там,описания достаточно подробные.
https://yadi.sk/d/LTVf0O8Ojx8us

Предположительно с аппаратуры связи.
На последнем фото понимаю, что маленькие трансики, а как их протестить?
И вообще, где можно найти наиболее полный справочник по номенклатурам типа РФ4.500.034?

1





2




3



4



5



6

Под номером 2 - плата от авометра Ц4315 или ему подобного. Сверху толстая спираль - шунт для измерения тока.
Снизу справа катушки - тоже шунты для меньших пределов тока. Ещё там переменный резистор установки нуля, кнопочный и галетный переключатели пределов.

Фото фиговые, особенно крайнее.

diesel170
Большое спасибо, как раз шунт нужен был)


Какой номер с какой стороны перефоткать?

5

Помогите определить, или найти параметры данного трансформатора Geistnote GN-C36. Вот ссылка на него в интернет магазине http://www.ebay.com/itm/Geistnote-GN-C3 ... 0491704042 (Первичная, вторичная обмотки и т. д.)

Всем привет. Нашёл какую-то штуковину. Вроде на мультиметр смахивает.

Спойлер

Сюда перенес.
Картинки слишком мелкие. Ничего не видно.
aen

Это была Электроника ММЦ-03
http://rw6ase.narod.ru/00/prib/elektronika_mmc03.html
http://rw6ase.narod.ru/00/prib/elektronika_mmc03.jpg
