 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Вт дек 09, 2014 21:51:21
Друг Кота
Аватар пользователя

Карма: 57
Рейтинг сообщений: 1357
Зарегистрирован: Пт апр 30, 2010 14:56:35
Сообщений: 9222
Откуда: Подмосковные джунгли.
Рейтинг сообщения: 0
О классс !! Биг спасибо. :beer:

Кстати, прикольненькая частота у кварца - 18,432 МГц :)

_________________
Семь бед, один Reset.


Вернуться наверх

Не в сети
 Заголовок сообщения: Помогите опознать микродвигатель
СообщениеДобавлено: Вт дек 09, 2014 22:26:36
Родился

Зарегистрирован: Вт дек 09, 2014 21:59:00
Сообщений: 2
Откуда: Киев
Рейтинг сообщения: 0

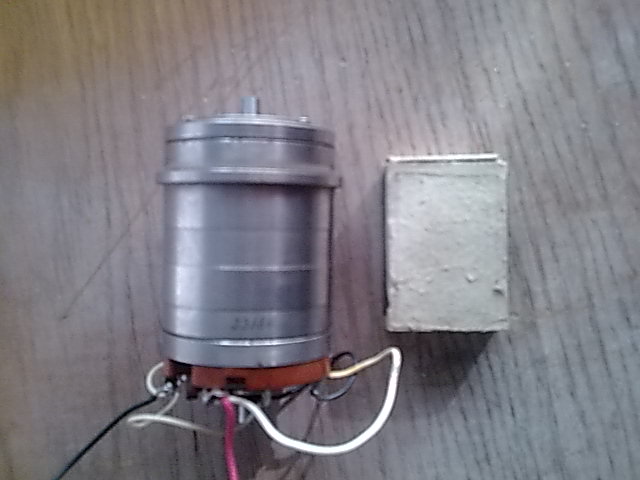

На двигателе указана только дата: 13.06.57 и номер 2318. На нем две колодки по четыре контакта: С1-С4 и Р1-Р4.
Сопротивление обмоток: С1-С2 - 3.6 Ом, С3-С4 - 3.6 Ом, Р1-Р2 - 7.2 Ом, Р3-Р4 - 7.2 Ом.
Двигатель, вроде как коллекторный, на валу четыре кольца, на которых надеты вилки, через которые осуществляется контакт с колодкой. К сожалению на фото плохо видно.
Подскажите пожалуйста что это за чудо и как его подключить.


Вложения:
Фото0106.jpg [45.84 KiB]
Скачиваний: 425
Фото0107.jpg [51.33 KiB]
Скачиваний: 430
Фото0108.jpg [35.81 KiB]
Скачиваний: 450


Последний раз редактировалось Sergey99932 Вт дек 09, 2014 22:58:08, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Вт дек 09, 2014 22:47:58
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11338
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
Может, прозвучит бредом, но это похоже на сельсин. :shock:
А как Вы собрались его подключать, не зная марки и ТТХ?

ЗЫ: фотки - шедевр! На калькулятор снимали? :facepalm:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Ср дек 10, 2014 10:31:39
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 40
Рейтинг сообщений: 779
Зарегистрирован: Чт дек 12, 2013 11:18:14
Сообщений: 2141
Откуда: Украина, Черновцы
Рейтинг сообщения: 0
Это таки сельсин. Обмотки "С" -- статорные, "Р" -- роторные.
Можно предположить, что номинальные напряжения 24-27 вольт переменки частотой 400Гц (бортовое питание) Но без второго сельсина применение этой штуковины слабо представляю.
Где-то в выпусках ВРЛ было описано устройство сдвига частоты на сельсине...


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Ср дек 10, 2014 19:12:04
Родился

Зарегистрирован: Вт дек 09, 2014 21:59:00
Сообщений: 2
Откуда: Киев
Рейтинг сообщения: 0
Спасибо! Всё ясно. Для меня он уникально бесполезен.


Вернуться наверх

Не в сети
 Заголовок сообщения: Подскажите что за устройство
СообщениеДобавлено: Чт дек 18, 2014 11:39:30
Встал на лапы

Зарегистрирован: Чт авг 04, 2011 15:31:40
Сообщений: 87
Откуда: ст.зеленчукская, КЧР
Рейтинг сообщения: 0
Всем доброго времени суток,досталось устройство LAZER AP-01 нигде в интернете нет инфы на него что это и для чего , сбоку есть кнопка no-off ,светодиод ,динамик и круглая кнопка, шнурок выполняет роль антены и припаян к плате как я понял, при включении пикает и мигает светодиодом несколько секунд и замолкает, кто знает что нибудь расскажите что за устройство и для чего оно? Заранее спасибо.
http://img.radiokot.ru/files/41258/medium/iy6eg7b6f.jpg
http://img.radiokot.ru/files/41258/medium/iy6edqu9p.jpg
http://img.radiokot.ru/files/41258/medium/iy6efh4ap.jpg


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Чт дек 18, 2014 12:55:39
Мудрый кот
Аватар пользователя

Карма: 24
Рейтинг сообщений: 286
Зарегистрирован: Чт июн 10, 2010 08:55:35
Сообщений: 1810
Откуда: Сибирские Афины
Рейтинг сообщения: 0
Может это антирадар от лазерных скоростемеров.

_________________
Когда уже ничего не помогает - прочтите, наконец, инструкцию.
Лучший оптимизатор находится у вас между ушей. (Майкл Абраш, программист Quake и QuakeII)
Избыток информации ведёт к оскудению души - Леонтьев А. (сказано в 1965 г.)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Чт дек 18, 2014 13:09:58
Друг Кота
Аватар пользователя

Карма: 197
Рейтинг сообщений: 8593
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43126
Откуда: Нерезиновая
Рейтинг сообщения: 0
У меня ДВА варианта- либо это- для поиска "жучков" по радиоизлучению, либо "глушилка" тех же "жучков".. Судя по исполнению, устройство довольно старое- не меньше 10 лет..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Чт дек 18, 2014 13:31:49
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11338
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
Kavka писал(а):
Может это антирадар от лазерных скоростемеров.
Радар-детектор от лазерных скоростемеров.

На это намекает присутствие антенны и контуров на плате. Банальный СВЧ-приёмник на частоты "гаишных стрелялок".

Лазеры тут ни при чём. :)) Просто "красиво" назвали...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Чт дек 18, 2014 15:34:39
Встал на лапы

Зарегистрирован: Чт авг 04, 2011 15:31:40
Сообщений: 87
Откуда: ст.зеленчукская, КЧР
Рейтинг сообщения: 0
Достался мне этот LAZER AP-01 c машиной не успел спросить что это за устройство,работает от батарей пробовал возить с собой во включенном состоянии молчит гадюка:)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Чт дек 18, 2014 15:42:24
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11338
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
Попробуйте закрепить его на зеркале заднего вида, а антенку растянуть вдоль лобового стекла.
Вполне возможно что сейчас сменились частоты у гаишных стрелялок.
Или используется другой принцип.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Чт дек 18, 2014 16:08:18
Поставщик валерьянки для Кота

Карма: 1
Рейтинг сообщений: 149
Зарегистрирован: Пт дек 03, 2010 10:52:25
Сообщений: 2198
Рейтинг сообщения: 0
наверное древний пульт ду ,от шлагбаума или ворот гаража


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Чт дек 18, 2014 16:10:26
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11338
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
С пищалкой?! :shock:
На плате написано RX3303. Значит, всё-таки приёмник... :dont_know: (RX – приём данных)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Чт дек 18, 2014 19:26:52
Встал на лапы

Зарегистрирован: Чт авг 04, 2011 15:31:40
Сообщений: 87
Откуда: ст.зеленчукская, КЧР
Рейтинг сообщения: 0
Интересная игрушка попробую с собой в машине покатать, вещь не столь нужная сколько интересно для чего она и инфы в интернете вобще про нее нет.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Чт дек 18, 2014 20:53:32
Друг Кота
Аватар пользователя

Карма: 197
Рейтинг сообщений: 8593
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43126
Откуда: Нерезиновая
Рейтинг сообщения: 0
Андрей Бедов писал(а):
Попробуйте закрепить его на зеркале заднего вида,
На сегодняшний день это БЕСПОЛЕЗНО
Андрей Бедов писал(а):
возможно что сейчас сменились частоты у гаишных стрелялок.
Или используется другой принцип.
У меня есть антрадар - примерно 1998 года- на тот момент- один из самых "многофункциональных" - и тот сейчас практически ни на что не реагирует..

зы.. Может быть, это приёмник "обратной связи" от какой- нибудь древней сигнализации?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Пт дек 19, 2014 11:37:27
Опытный кот
Аватар пользователя

Карма: 5
Рейтинг сообщений: 7
Зарегистрирован: Ср сен 02, 2009 01:10:08
Сообщений: 794
Рейтинг сообщения: 0
Tektronix A6303



описание прочитал но все равно не понял что за девайс


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Пт дек 19, 2014 12:11:38
Друг Кота
Аватар пользователя

Карма: 233
Рейтинг сообщений: 11338
Зарегистрирован: Чт авг 30, 2012 20:24:40
Сообщений: 37346
Откуда: Нижний Новгород
Рейтинг сообщения: 0
Высокочастотные токовые клещи от постоянки до 15 МГц, с выходом на регистрирующий прибор (своего нету).
Видите BNC-коннектор "OUTPUT"? Это выход.
(прочёл описание с сайта).
Цитата:
The larger A6303 measures higher amplitude, lower frequency currents. It clips onto conductors up to 21.1 mm (0.83 in.) in diameter. Its frequency range is DC to 15 MHz. It will measure continuous currents up to 100 A and peak currents up to 500 A, as long as the amp*second product of 10,000 A*μs is not exceeded.

Не дешёвая штучка! Один только "пистолетик" без ящика на eBay стоит $428 !!! :shock:


Последний раз редактировалось Андрей Бедов Пт дек 19, 2014 12:27:49, всего редактировалось 3 раз(а).

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Пт дек 19, 2014 12:19:42
Друг Кота
Аватар пользователя

Карма: 197
Рейтинг сообщений: 8593
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43126
Откуда: Нерезиновая
Рейтинг сообщения: 0
А нам описание прочитать?
"пистолет" сверху- это что- то типа токовых клещей, модуль внизу- усилитель..


Вернуться наверх

Не в сети
 Заголовок сообщения: Помогите опознать блок тюнера.
СообщениеДобавлено: Пт дек 19, 2014 19:59:52
Родился

Зарегистрирован: Пт янв 04, 2013 19:36:16
Сообщений: 4
Рейтинг сообщения: 0
Помогите опознать блок тюнера.
Вот есть такие блоки из автомагнитолы,помогите опознать из какой чтобы найти схему.
Вот фотка.http://s14.radikal.ru/i187/1412/50/3c201bd9b62a.jpg


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите опознать девайс.
СообщениеДобавлено: Вт дек 23, 2014 19:11:12
Опытный кот
Аватар пользователя

Карма: 5
Рейтинг сообщений: 7
Зарегистрирован: Ср сен 02, 2009 01:10:08
Сообщений: 794
Рейтинг сообщения: 0
немного не в тему но тем не менее !


что это за инструмeнт ?
