Hz... больше всего на какой- то пробник- генератор похоже...

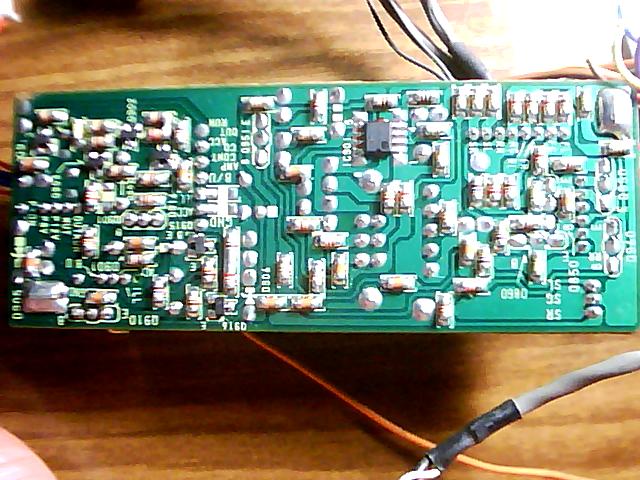

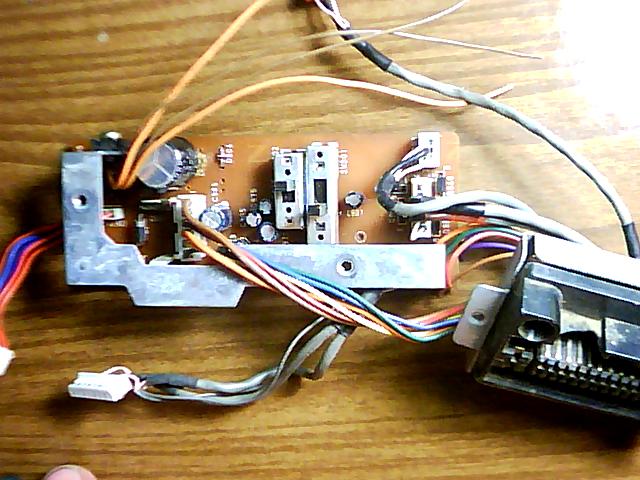

Есть такая платка от автогамнитофона, найдена на металлоломе, фамилия неизвестна. Предполагается что это фильтр для сабвуфера (могу ошибаться). На задний выходной разъем выходит три стереокабеля, на плату приходит два таких-же. Поиск в интернете не дал ничего. Предполагается использование по-назначению. Помогите разобраться с подключением входов-выходов и питания. Буквенная маркировка заводит в тупик. Мелкосхема 4558, две пары транзисторов и ключ.

Что это за устройство? Фото представленно поясните что это




Сюда перенес.
aen

Доброй ночи! Нашел тут клавиатуру со странным соединением. На матричную не похоже, да и первые два контакта уходят только на 1 кнопку, поэтому так и не разобравшись, прошу вас о помощи. Что это может быть, как это подключать ?

Ну, это всё равно клавиатура, только не цифровая.. - всего 9 кнопок, а в цифровой должно быть не меньше 10..
А что касается соединения- то оно сделано так, как захотел разработчик.. От чего? Та кнопка, на кторую идут два отдельных контакта, например, может быть кнопкой включения...
А у вас остальные части от этой платы есть? Как они выглядят, и что на кнопках написано?
А, собственно, что вы от неё хотите получить?

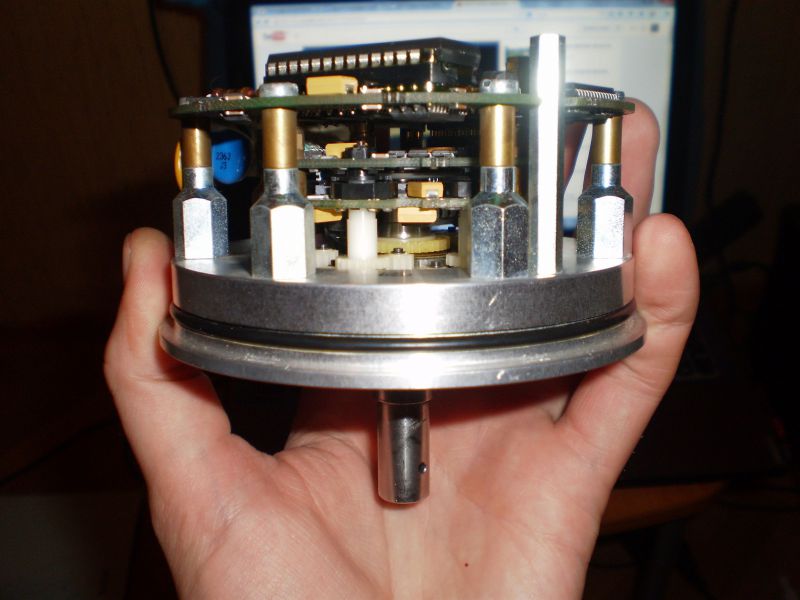

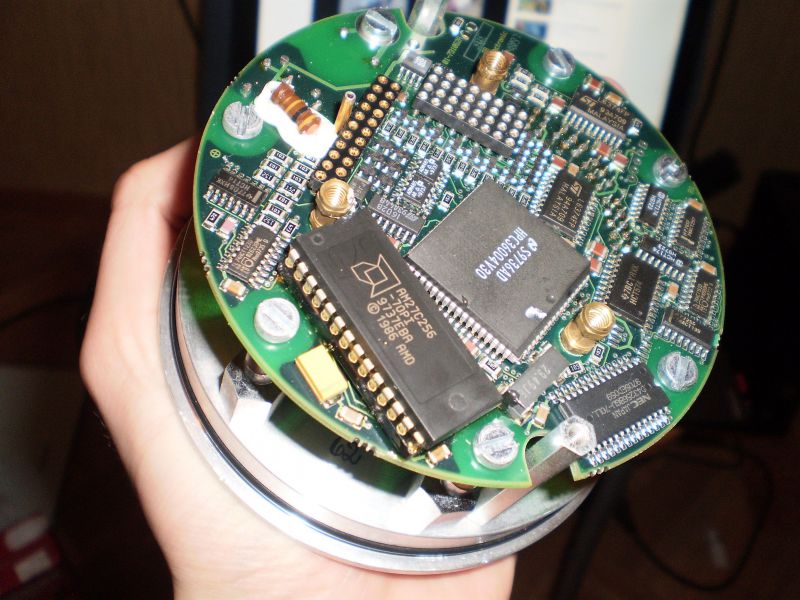

Скорее всего это абсолютный энкодер. Устройство для считывания положения механизмов.Запоминает своё положение даже при снятом напряжении. Актуально в автоматических линиях передвижения, перемещения и т.д. У нас применяется на устаревшей гальваноавтоматической линии.

Есть только сама плата, не более. Можно тогда самому определить, как она работает ?

Ну, сама плата, можно сказать, что никак не работает. Это просто контакты, а полностью- это должен быть целый "бутерброд"- сверху на плату кладутся резиновые кнопки, у которых на той части, что обращена к контактам есть "пятачки" из токопроводящей резины.. эта резина, при нажатии на кнопку, замыкает собой дорожки (для улучшения контакта они сделаны как две, входящие друг в друга буквы Ш.. а потом схема обрабатывает эти замыкания..
Как пример подобных кнопок- практически любой пульт ДУ.. или микрокалькулятор..

как вариант, встречается другая конструкция- на подобную плату кладётся домтаточно толстая плёнка (где- то 0,5 мм) с дырками, потом лист токопроводящей резины, потом рамка с кнопками.. при нажатии кнопки резина "продавливается" и замыкает контакты..

Практическое применение вашей находке в том виде, как она есть- по моему- никакого.. это всего 20 - 30% от всей конструкции..

Вот - вариант "полного набора"-

Что это такое???

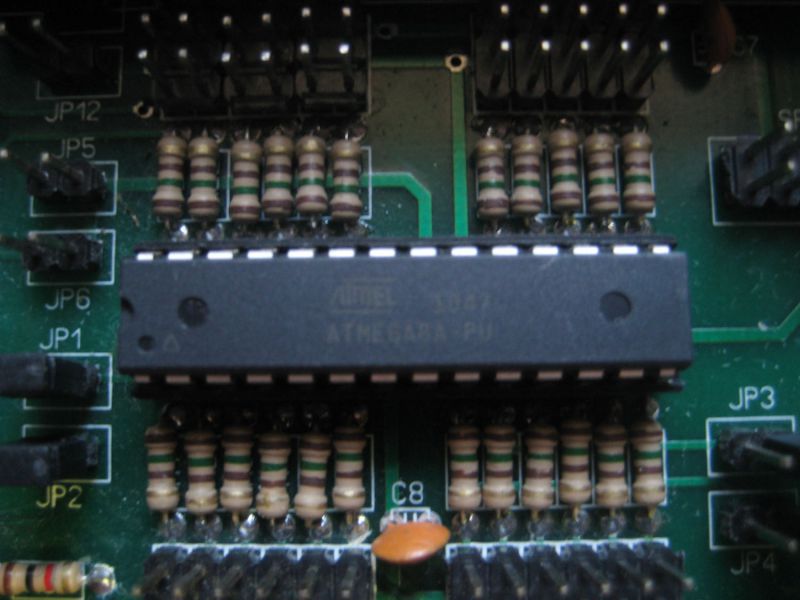

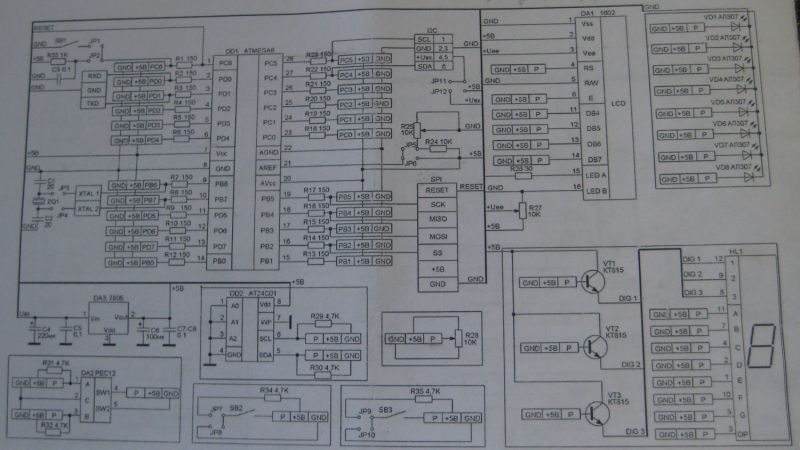

Макетная плата АВР.

.
Шильдика нет. Конденсаторный, две обмотки.
W1 = 270 Ом.
W2 = 420 Ом.
Хреновина на подшипниковом щитке: термо-рвач.
Хотя-бы рабочее напряжение...?

Здравствуйте уважаемы коты, достались мне по случаю два блока (в упаковке были), а что это за блоки не сказали. Я точно знаю что они от какойто радиоаппаратуры т.к. достались они мне из конторы спецморсвязи, помогите определить,что это.


дроссель-Д153, транс- ТПП134-220-400, диоды-2Д203А, кондер на 25В (емкость не помню).На самом блоке написано ВП-487 ЛУ3 275 527

И второй:



Два дросселя- Д69 и Д154, а так же транс бес опознавательных знаков, написано тока на немЛУ4 712 335. На блоке ВП-494 ЛУ3 275 542
Диоды-2Д203А, кондер на 16В
А так же транс, на нем написано тока ТС-602





Сюда перенес.
aen

Как бэ блоки питания какие-то были. Вот только они на 400-герцовую сеть были рассчитаны.

Вот интересно, автор этих снимков что, не мог ТАК выбрать ракурс, чтобы надписи на трансформаторах были видны? Ну, да, он написал, что там "написано", во только лучше бы это увидеть "своими глазами", тем более, что половина этикеток ничем не скрыты...

Это блоки питания, но вот только, судя по информации от "спрашивающего" они на 400 Гц..

Вот пожалуйста.
От первого:

От второго:


А про транс ТС-602, кто что знает?

Похоже на двигатель-трансформатор. Вариантов не много: 110В. или 220В..

Вы имеете ввиду электромашинный преобразователь? Нет, это не он. На его валу сидела нагрузка. Это конденсаторный (в народе - двухфазный) электродвигатель.
Спросил, может кто-нибудь в практике сталкивался именно с такой моделью. Отечественный, кстати. Поэтому и удивился отсутствию шильдика с параметрами.

Была такая "уникальная" приблуда- использовалась (в электропроигрывателях) - двигатель и трансформатор "в одном флаконе" - мотор, и ещё с него снимались напряжения, необходимые для работы электросхемы..

По- моему, это моторчик чуть ли не от вентилятора...

Вот параметры дросселей (если они, конечно, нужны)
Справочник "Малогабаритные трансформаторы и дроссели"

Именно это и имел в виду.

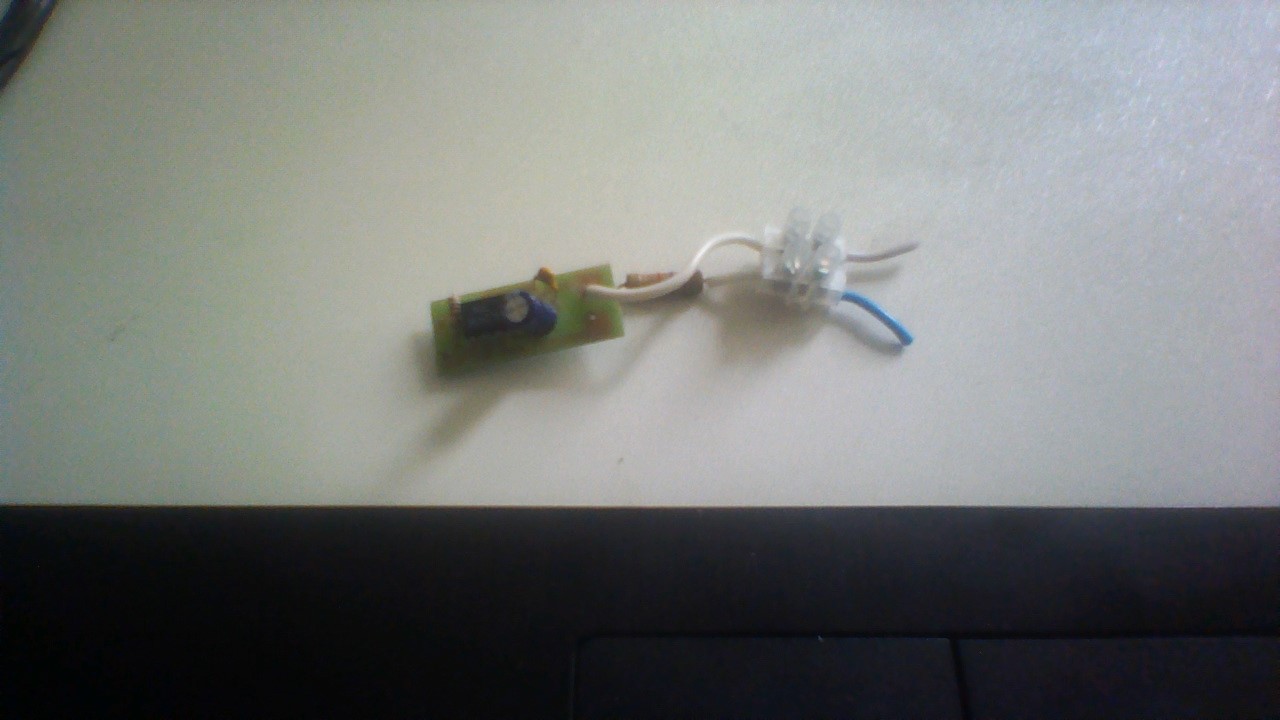

]Привет ребята. у меня такая вот ситуация. Я целую не делю боролся с хакером. Который оказал соседом сверху. Находясь дома я не мог ни управлять ни телефоном ни ноутбуком. Стоило мне с трудом возвратить управление и сменить пароли как сразу через пол часа он ломал мою технику и лишал меня доступа. Я всю квартиру перевернул. Каждую технику разобрал. В итоге я сегодня нашел у себя на стенке обычный дверной звонок. Срезал его и как ни чего не бывало техника вернулась ком мне. К нему присоединена микросхема. на ней мост IL2418 1114 далее синий цилиндр AOC OSD 50V 47uF 85C(M) далее желтенький небольшой цилиндрик 683 и затем разветвление + и - с сопротивлением к самому звонку... Ребята кто что знает про данную схему расскажите очень заинтересовало. Фото небольшое фото



Сюда перенес.
