 Заголовок сообщения: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 18:10:23
Родился

Зарегистрирован: Вс янв 03, 2021 17:51:32
Сообщений: 9
Рейтинг сообщения: 0
Уважаемые форумчане!

Есть нужда реализовать небольшую задержку на срабатывание реле автомобиля.
В клубе автовладельцев был соответствующий гайд. К сожалению, со временем часть картинок необратимо умерла.
Соответственно, я, как далёкий от электроники человек, не могу восстановить всю последовательность действий, и сам принцип реализации несколько отличается от того, что удалось найти в интернете.

Буду признателен, если кто-то сможет нарисовать схему, чтобы понять, что куда должно подпаиваться, по замыслу автора.

Ссылка на сам гайд (не сочтите за рекламу, но так нагляднее :) ): http://vectra-club.ru/forum/viewtopic.php?t=138740


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 19:02:01
Друг Кота
Аватар пользователя

Карма: 106
Рейтинг сообщений: 3275
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14610
Откуда: 57 RUS
Рейтинг сообщения: 0
gfinch писал(а):
Есть нужда реализовать небольшую задержку на срабатывание реле автомобиля.

На сколько длительная по времени нужна задержка?
Есть простенькая схема задержки включения реле на несколько секунд на транзисторе, стабилитроне и нескольких резисторах с электролитом, собирал лет 20ть назад, схему не рисовал, на вскидку не помню, если надо, открою аппарат и срисую.

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 19:42:24
Родился

Зарегистрирован: Вс янв 03, 2021 17:51:32
Сообщений: 9
Рейтинг сообщения: 0
Примерно 1 секунда - этого будет достаточно.
Точнее. По заводу реле срабатывает одновременно со включением дворников, а надо, чтобы срабатывало, если удерживать рычаг более 1 сек.
Идеальным сценарием было бы подсказать, как именно реализовано в гайде в стартовом посте. Но буду благодарен и за альтернативную конструкцию, которую можно уместить в корпус реле.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 19:44:00
Собутыльник Кота

Карма: 14
Рейтинг сообщений: 472
Зарегистрирован: Вс фев 02, 2020 09:12:37
Сообщений: 2804
Рейтинг сообщения: 3
Задержку можно изменить резистором (2М2 до 1М0, 1М5)


Вернуться наверх

В продаже новые LED-драйверы XLC компании MEAN WELL с диммингом нового поколения

Компания MEAN WELL пополнила ассортимент своей широкой линейки светодиодных драйверов новым семейством XLC для внутреннего освещения. Главное отличие – поддержка широкого спектра проводных и беспроводных технологий диммирования. Новинки представлены в MEANWELL.market моделями с мощностями 25 Вт, 40 Вт и 60 Вт. В линейке есть модели, работающие как в режиме стабилизации тока (СС), так и в режиме стабилизации напряжения (CV) значением 12, 24 и 48 В.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 20:50:52
Родился

Зарегистрирован: Вс янв 03, 2021 17:51:32
Сообщений: 9
Рейтинг сообщения: 0
Задержку можно изменить резистором (2М2 до 1М0, 1М5)

Не очень понятно... в частности, в моём реле есть микросхема, но в схеме она не отражена.
И, если можно, как-то выделить цветом элементы, которые следует добавить.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 20:57:14
Собутыльник Кота

Карма: 14
Рейтинг сообщений: 472
Зарегистрирован: Вс фев 02, 2020 09:12:37
Сообщений: 2804
Рейтинг сообщения: 0
что у вас в реле стоит я не знаю....у меня обычное автореле и к нему схема задержки....
ваше реле вам и рисовать, а потом уже по нему спрашивать...или ждите радиолюбителя-владельца вектры...
(в крайнем случае по фото и с вашими подсказками, может быть, можно и нарисовать удалённо, но тип микросхемы и что делает то реле тоже хотелось бы знать)
(по описанию девушки - здесь разрезать, тут просверлить и где-то припаять, я не привык что-то понимать)


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 21:18:42
Друг Кота
Аватар пользователя

Карма: 106
Рейтинг сообщений: 3275
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14610
Откуда: 57 RUS
Рейтинг сообщения: 0
Вот такая простейшая схема задержки работает у меня много лет, изменяя ёмкость электролита, меняем время задержки:
gfinch писал(а):
как именно реализовано в гайде

Что есть такое гайде?

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 21:38:24
Собутыльник Кота

Карма: 14
Рейтинг сообщений: 472
Зарегистрирован: Вс фев 02, 2020 09:12:37
Сообщений: 2804
Рейтинг сообщения: 0
исходное реле, видимо, ограничивало время работы омывателя фар.....теперь надо ещё задержать его включение....


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 21:49:51
Родился

Зарегистрирован: Вс янв 03, 2021 17:51:32
Сообщений: 9
Рейтинг сообщения: 0
что у вас в реле стоит я не знаю....у меня обычное автореле и к нему схема задержки....
ваше реле вам и рисовать, а потом уже по нему спрашивать...или ждите радиолюбителя-владельца вектры...
(в крайнем случае по фото и с вашими подсказками, может быть, можно и нарисовать удалённо, но тип микросхемы и что делает то реле тоже хотелось бы знать)
(по описанию девушки - здесь разрезать, тут просверлить и где-то припаять, я не привык что-то понимать)

Добавлю несколько фотографий оттуда в качестве получше, возможно, они помогут?
https://radikal.ru/fp/0c6c28a9b9a4475aad6630b10125af1d
https://radikal.ru/fp/1ecdaaac04e741c08c15ff85db554901
https://radikal.ru/fp/2b8a33c79ba84af4863891da545f54aa
https://radikal.ru/fp/e572169f5e0744408625d746b80f14a3
Микросхема, которая стоит - Motorola MC33197AP.
Функционал реле прост: если включены габариты, то при включении омывателя лобового стекла оно одновременно включает моторчик фароомывателя.

Вот такая простейшая схема задержки работает у меня много лет, изменяя ёмкость электролита, меняем время задержки:

В разрыв питания включаются транзистор КТ817, стабилитрон КС170А, некоторый диод, резистор 15КОм и конденсатор некоторой требуемой ёмкости? А К1 что?
Что есть такое гайде?

Это с буржуйского... guide (гайд) - руководство, инструкция.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 21:55:16
Друг Кота
Аватар пользователя

Карма: 106
Рейтинг сообщений: 3275
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14610
Откуда: 57 RUS
Рейтинг сообщения: 0
gfinch писал(а):
В разрыв питания включаются транзистор КТ817, стабилитрон КС170А, некоторый диод, резистор 15КОм и конденсатор некоторой требуемой ёмкости?

Да.
gfinch писал(а):
А К1 что?

Катушка реле.
gfinch писал(а):
Это с буржуйского... guide (гайд) - руководство, инструкция.

Гитлер капут... :)))

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 22:20:36
Родился

Зарегистрирован: Вс янв 03, 2021 17:51:32
Сообщений: 9
Рейтинг сообщения: 0
Вроде бы немного становится понятнее :)
Как посчитать требуемое время задержки? Если t=RC, то для t=1 с и R=15 КОм ёмкость конденсатора будет составлять примерно... 66 мкФ?..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 22:54:38
Друг Кота
Аватар пользователя

Карма: 116
Рейтинг сообщений: 4472
Зарегистрирован: Пт мар 30, 2012 05:17:29
Сообщений: 15505
Откуда: Екатеринбург
Рейтинг сообщения: 0
На самом деле, учитывая маленький порог срабатывания, время задержки будет заметно меньше RC, где-то раз в пять-десять. Так штааа... как нарисовано - 470 мкФ будет примерно то, что надо. Если поставить или самому набрать дарлингтон, то ёмкость должна быть меньше примерно в два раза.

_________________
Морд - ни лап.
Мат, око и дар. А колом?
Массам кот или торт?
Тротил и ток массам!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 23:12:19
Собутыльник Кота

Карма: 14
Рейтинг сообщений: 472
Зарегистрирован: Вс фев 02, 2020 09:12:37
Сообщений: 2804
Рейтинг сообщения: 0
попытался извлечь инфо из исходных фото, но до конца не понял как подключается выход компаратора...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Вс янв 03, 2021 23:40:39
Родился

Зарегистрирован: Вс янв 03, 2021 17:51:32
Сообщений: 9
Рейтинг сообщения: 0
попытался извлечь инфо из исходных фото, но до конца не понял как подключается выход компаратора...

Вот... в том и проблема. Я надеялся, что кто-то сведущий сможет по имеющимся данным реконструировать логику работы и, соответственно, все подключения.
В крайнем случае, попробую воспользоваться схемой, приведённой gsmart, но не уверен, что все компоненты получится запихать в корпус, конденсатор довольно объёмным выглядит.
Ещё интересует замечание насчёт того, что электролитические конденсаторы склонны к изменению ёмкости при перепаде температур - насколько оно ощутимо?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Пн янв 04, 2021 06:30:16
Собутыльник Кота

Карма: 14
Рейтинг сообщений: 472
Зарегистрирован: Вс фев 02, 2020 09:12:37
Сообщений: 2804
Рейтинг сообщения: 1
Вот как-то так


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Пн янв 04, 2021 07:16:49
Родился

Зарегистрирован: Вс янв 03, 2021 17:51:32
Сообщений: 9
Рейтинг сообщения: 0
Вот как-то так

Выглядит интересно, но пока не полностью понятно :))

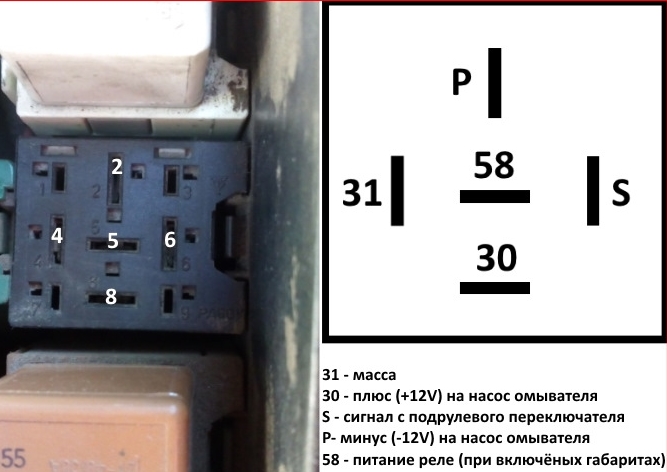

Вход от мотора - это, как понимаю, +12 на насос;
+ к 6й - сигнал с переключателя (в разрыв цепи, на фото помечен как вход);
- (в самом низу схемы) - на массу;
ну и наконец ножку 1 компаратора соединяем с выходом на фото.

Так?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Пн янв 04, 2021 07:21:20
Собутыльник Кота

Карма: 14
Рейтинг сообщений: 472
Зарегистрирован: Вс фев 02, 2020 09:12:37
Сообщений: 2804
Рейтинг сообщения: 0
нет, не так....
к 6й - это + на МС33197 (через новое отверстие +V), минус - это масса на картинке...и два проводка вход-выход...
Т.е. параллельно МС33197 припаяли питание компаратора, а в разрыв управляющего сигнала впаяли вход и выход.
===
Ещё просится поменять местами 10К и 22К, но мне по фото показалось, что припаяно, как нарисовал....


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Пн янв 04, 2021 07:45:01
Родился

Зарегистрирован: Вс янв 03, 2021 17:51:32
Сообщений: 9
Рейтинг сообщения: 0
А, в смысле подпаиваемся к 6-ой ножке МС33197. Понял.
Вроде всё ясно, осталось уточнить по номиналу резисторов. Изначальный автор использовал номиналы 22кОм, 100кОм, 3,6МОм.
На схеме 22кОм, 10кОм и 5,1МОм.
Или это будет эквивалентно?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Пн янв 04, 2021 07:53:48
Собутыльник Кота

Карма: 14
Рейтинг сообщений: 472
Зарегистрирован: Вс фев 02, 2020 09:12:37
Сообщений: 2804
Рейтинг сообщения: 0
Можете на столе спаять и посмотреть задержку....Если у вас известны номиналы, то ставьте их.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Схема задержки для автомобильного реле
СообщениеДобавлено: Пн янв 04, 2021 08:10:14
Родился

Зарегистрирован: Вс янв 03, 2021 17:51:32
Сообщений: 9
Рейтинг сообщения: 0
Ну, схема должна быть рабочей, - попробую для начала использовать исходные номиналы.
Как раз смогу заехать и докупить нужное, а там видно будет :))
Спасибо большое за помощь и неравнодушие!


Вернуться наверх
