Доброго времени суток! Помогите пожалуйста опознать часы ( модель), найти на них схему и возможно, подсказать, что можно улучшить для большего срока службы ( как для новичка).

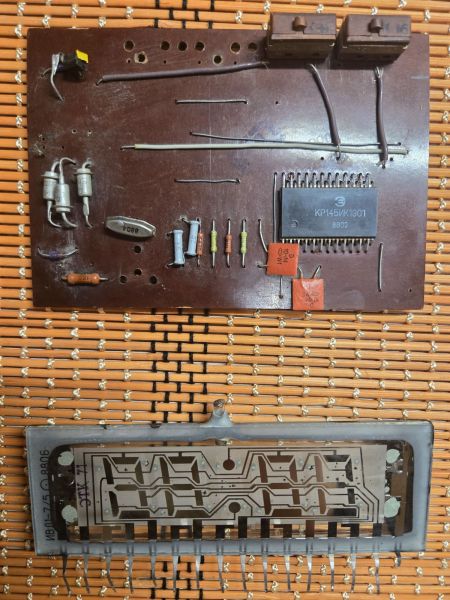

Микросхема - КР145ИК1901
Индикатор - ИВЛ 1 - 7/5

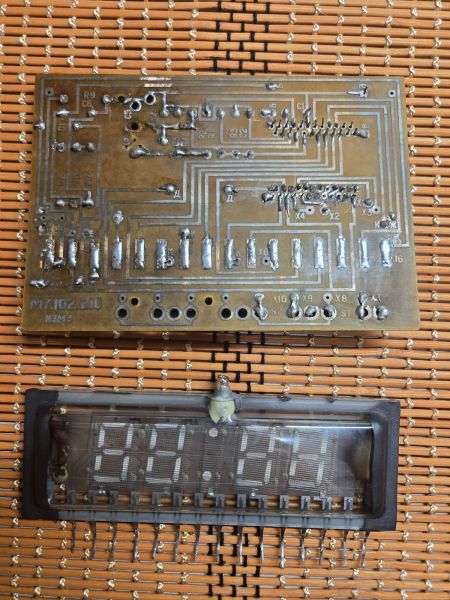

На плате написано: м7. 102.210 и ниже - изм3 (на фото плохо видно)
Заранее благодарю!

Старт 7176

https://www.rw6ase.narod.ru/index1/kons ... t7176.html
https://www.rw6ase.narod.ru/index1/kons ... 6r4_85.jpg

В своё время было много доработок этой схемы, "полный функционал" в схеме часов Старт-7231-
https://www.rw6ase.narod.ru/index1/kons ... t7231.html

Выбросить..
Индикатор, если часы работали, скорее всего, уже севший, микросхема нежненько- дохленькая, помереть может от неожиданного чиха, найти замену- уже почти нереально..

Там трансформатор "хитрый", хотя, в принципе, и сейчас можно подобрать что- нибудь подходящее, например- ТП-121-14 или трансформатор от настольного калькулятора в вакуумно- люминесцентным индикатором типа такого:
http://www.leningrad.su/museum/show_calc.php?n=87
http://www.leningrad.su/museum/show_calc.php?n=123
http://www.leningrad.su/museum/show_calc.php?n=110
http://www.leningrad.su/museum/show_calc.php?n=111
то есть, у которых индикатор с длинной колбой, обычно, такие индикаторы на 5 вольт. А анодное напряжение у них- обычно, 27 вольт.

АлександрЛ, спасибо!

А М7.102.210 - это по МН СЧХ заводское обозначение печатной платы всего лишь. Информативнось этого обозначения - нулевая.

М7.102.210 и есть плата от Старт 7176

В эти "конструкторы" часто клали индикаторы второго сорта. С советских времен лежала пара конструкторов, для восстановления промышленных часов брал из них индикаторы - хватало на пол года, потом яркость падала ниже плинтуса. Купил за неприличные деньги индикатор на интернет-барахолке - до сих пор работает уже лет 5....

В этом конструкторе еще для экономии проводов от БП не самая корректная схема питания.

К145ИК1901 действительно очень нежная к статике.

Для повышения ресурса - тщательно следить за напряжением накала и питать строго переменкой этот накал.

И результат- как мёртвому клизма..

у меня работают с анодным ок. 18 В уже больше 30 лет

Часы на 145ИК1901/1911 от напряжения, меньше 25 вольт, не работают.

Сам удивился, когда пробовал запитать такие часы от DC-DC с выходом 24 вольта. 26~28 вольт- для этой микросхемы- норма, а от 30 вольт она может и "тихо помереть".

на 1901 идёт 27..стабилитрон в средней точке накала уменьшает напряжение только ИВЛ.

Всё равно- эти большие ИВЛ1–7/5 (ИЛЦ4-5/7Л) - некоторая лотерея,
вот эти часы:

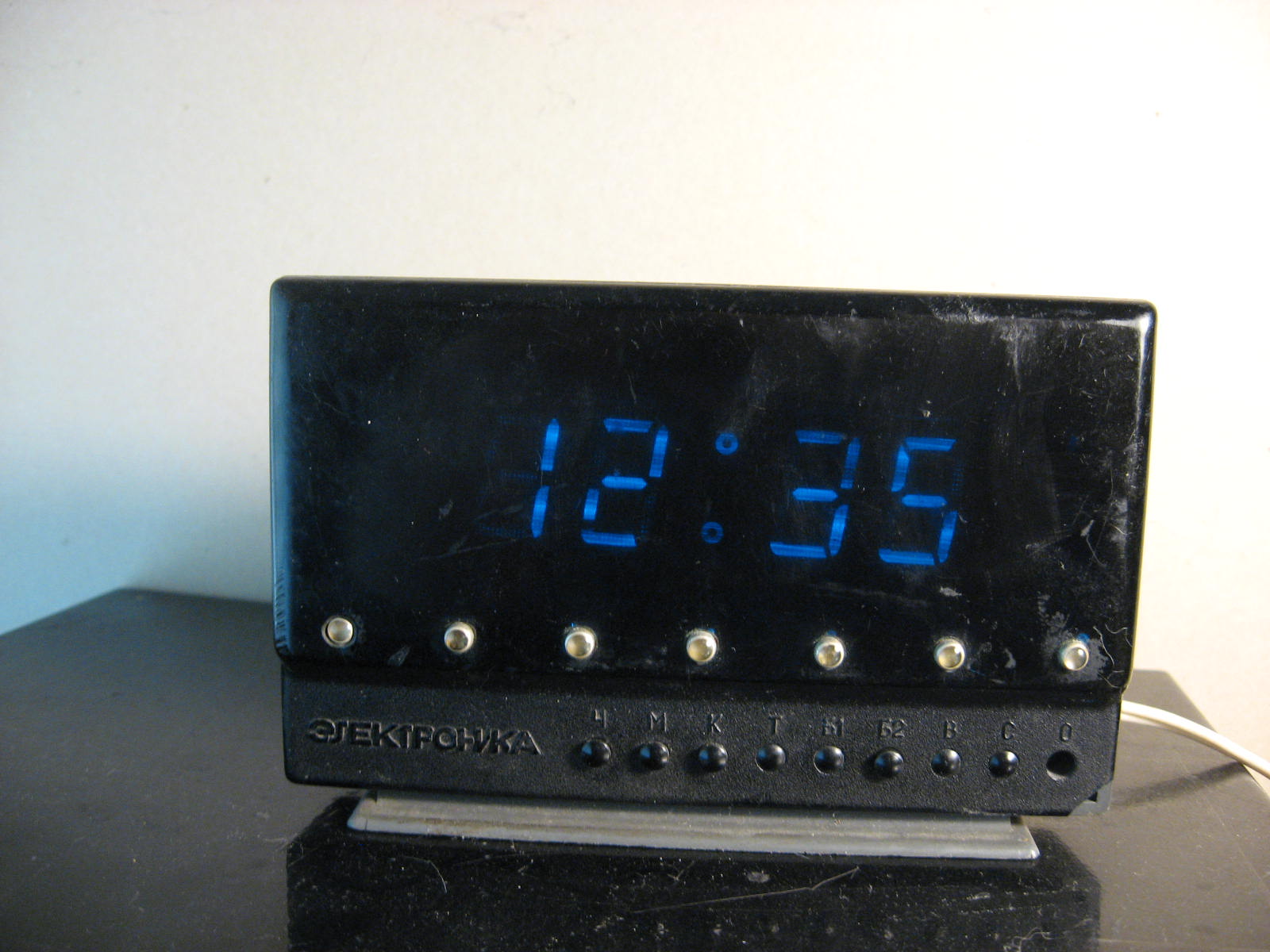

"тикают" с января 2018 года - 8 лет, и индикатор "в норме"..

вот схема питания моих, стабилитронами выбирал сколько оставить...

-----
что лотерея - ну, судя по статистике, то может быть....

(имхо) - транзисторы в этом стабилизаторе- лишние. Индикатор с микросхемой потребляет меньше 10 миллиампер, можно обойтись и простым "параллельным" стабилизатором на трёх 9-ти вольтовых стабилитронах.

АлександрЛ, Машу каслом не испортишь. С транзисторами надежнее, не надо греть стабилитроны сравнительно большими токами.

10 мА через стабилитрон всё равно нужно подать, "гасящий" резистор подбирается так, чтобы через стабилитроны текло 10 мА, всё остальное идёт через саму микросхему и индикатор, и в чём разница?

"навертеть" можно, чего угодно, можно и LM337T туда поставить, а оно нужно?

Мне повезло. Часы не выключаются с прошлого века, примерно 1995г.

Спойлер

Но, уже видно, что- индикатор подсел прилично..

За 30 лет он 5 сроков отработал. Хреновый так светит через 3-6 месяцев...
