только надо брать Н шки...

та нуууу, лучше пойду и куплю этот нещасний резистор он стоит то всего 25коп

Лично я не против посмотреть на устройство с нарисоваными резисторами.

Жаль утеряна плата за давностью лет - собирал в дремучие годы в кружке музыкальный звонок на к155ид3, дак как раз из-за отсутствия 16 частотозадающих переменных резисторов, между дорожками карандашом перемычки делал. Блин, мучался долго, но играло!

Ну-ну, найди 50 МОм...на рынке максимум у 2-х человек есть...

ну тогда возьму например 5 штук по 10М или наоборот

SMD рулит.

А вот и обещанные фотографии!
Все эти платки входят в состав одного проекта, которым я сейчас и занимаюсь. Собственно это "Метеостанця". Устройство с Enhernet и RS485, которое собирает данные по RS485 с различных устройств, коих может быть 127, хранит их на карте памяти, и по требованию рисует веб-страничку Так же может использоватся для "умного дома", но пока исполнительных устройств у меня нет. Лишь сбора информации. Конечно же, имеет USB, для настройки с компьютера, небольшой экран 128*64 и клавиатуру из 6-ти кнопок.

Итак, выглядит это все до сборки примерно так (обратите внимание на оригинальный способ хранения конденсаторов ):

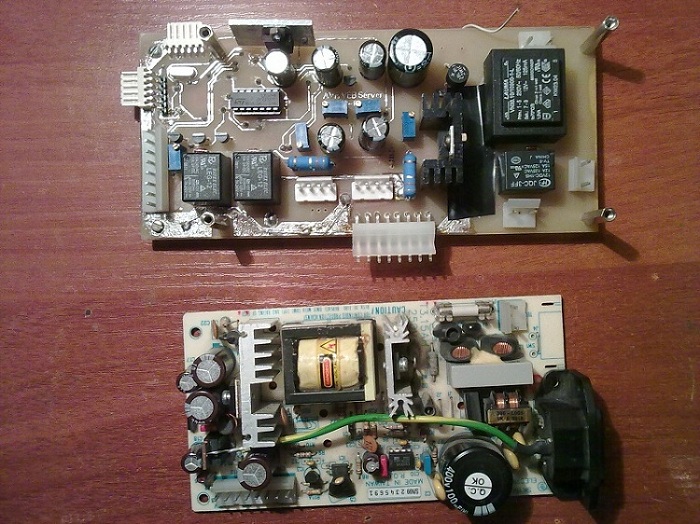

Далее, блок питания. Он не только раздает нуные напряжения на нужные модули но и измеряет напряжение сети, внутренние напряжения и токи:

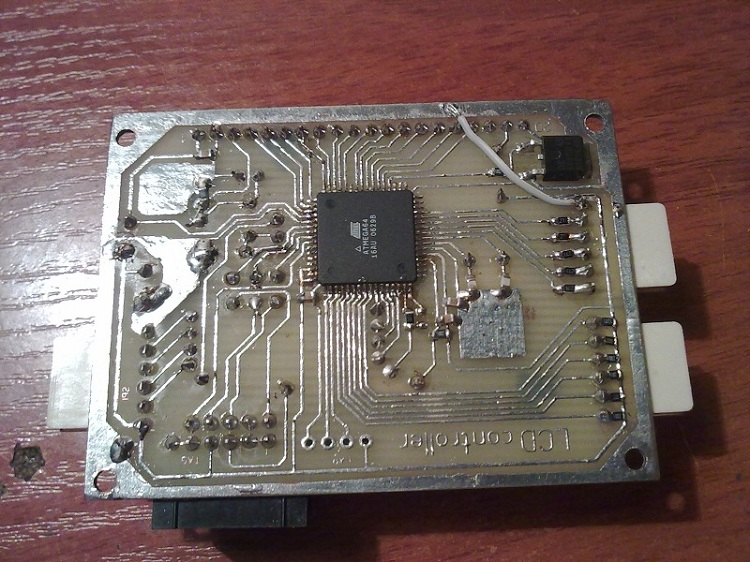

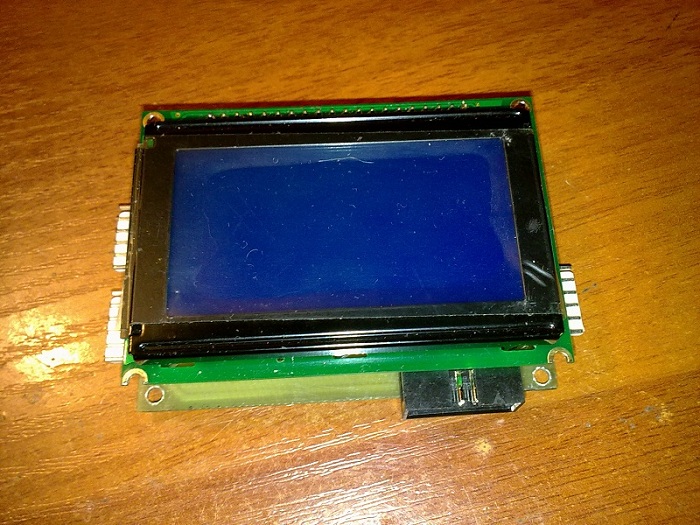

Теперь блок, который ведет диалоги с пользователем, то есть выводит изображение на экран и обрабатывает кнопки:

Ага. Ну на крайний случай 50 штук по 1 МОм.

Такс, и еще чуть чуть:

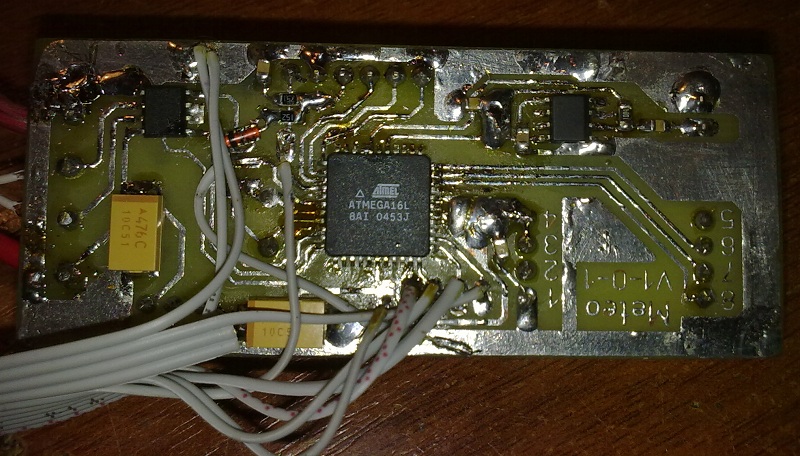

Это одно из RS485 устройств. Измеряет температуру, влажность и давление:

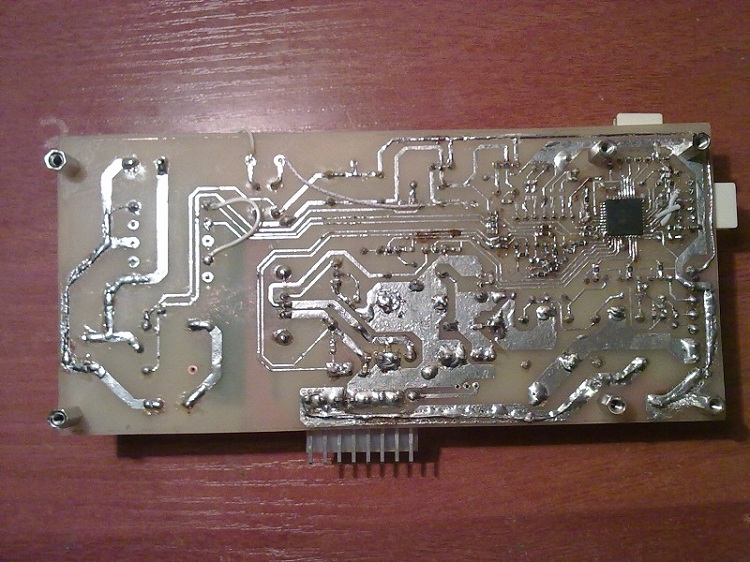

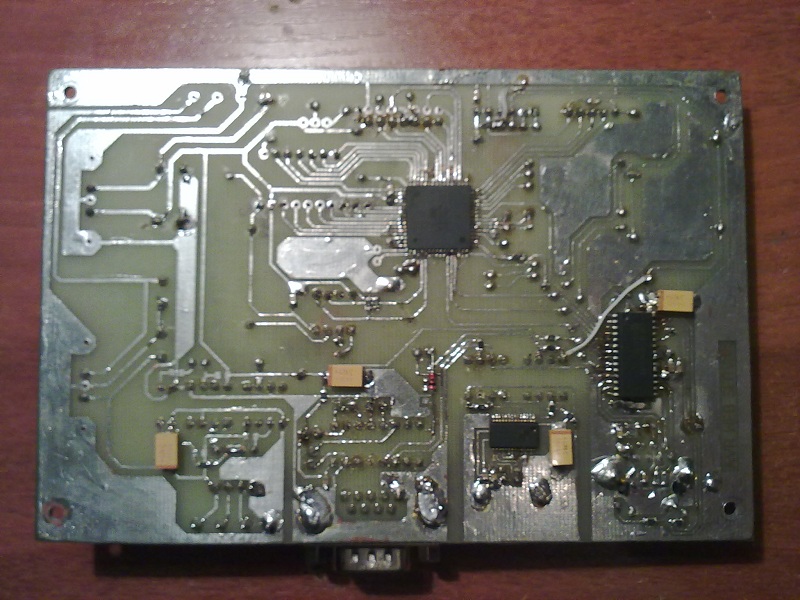

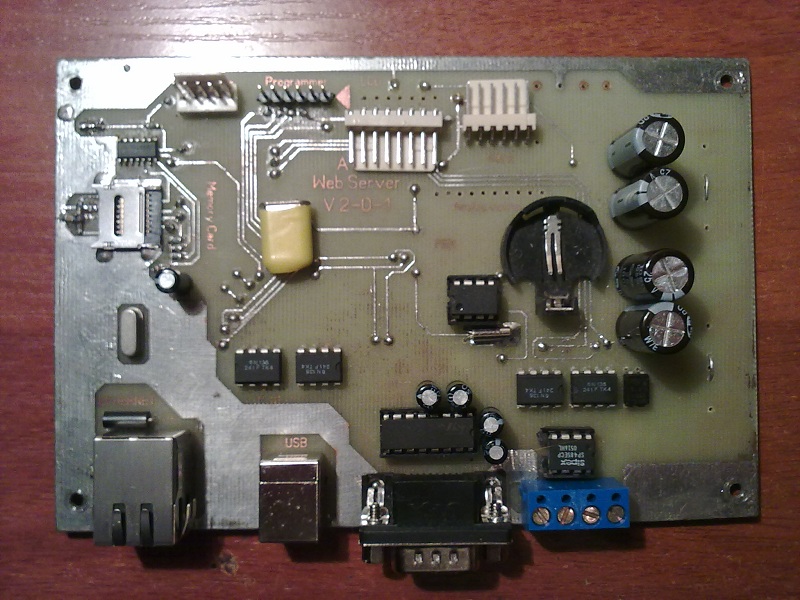

Ну и наконец-то основной блок:




Раздражает не само обилие не промаркированных деталей, а огромное количество не подписанных разъемов. Ладно еще на двухсторонних платах-там все ясно А вот с односторонними-приходится подписывать карандашом.

РадиоЛоматель, замечательно. Очень интересный и серьезный проект. А платы перепаивались что-ли? На больших дорогах как-то непонятно залужено. И еще проводом пропаяно, как я понял...

P.S. Конденсаторы забавно хранятся, ага. Только много не разместишь.

Спасибо



Да, некоторые претерпевали замену СМД микросхем, убитых случайными 5-ю вольтами. А там, где проводом пропаянно-ПП не очень хорошо получилась по краям. Но это была 7-я попытка, и я решил, что пусть лучше будет так. И пропаял проводом.

У меня есть многоомные (и даже многоГигаомные резисторы). Есть на 47, 220 и 470 МОм, а так же на 1,0 и 220 ГОм.
Правда, размерчик у них - как у ВС-1 Вт. Поделился бы без проблем. Вот только живу я в СПб...

В своё время, именно из за отсутствия возможности найти высокоомные малогабаритные резисторы пришлось отказаться от сборки АС с ЭМОС на основе пьезодатчика... А SMD в те годы ещё не продавались...

Маловаты.
Покрупней, КЭВ-5 рядом с КЭВ-1

блин нету резисторов на 50 мег
а этой схеме точно надо резистор на 50 МОм ?

я его вобще не ставил (с ним не работал)

да? ну лан, сейчас платку сделаю

ура поборол лень и собрал энтот индикатор.
тожа видео заснял
http://narod.ru/disk/6687126001/MOV01538.3GP.html (600кб)

ЗЫ: пришлось емкость кондера С1 уменьшить до 1нФ тк при касании пальцем диод тупо загоралсо и не гас - видно в конце ролика
