Тестер утечки конденсаторов

TIGR

Отказы по причине утечки конденсаторов занимают второе место после ESR.Это показывает ремонтная практика и анализ изданий по ремонту радиотелевизионной аппаратуры.Хороший тестер утечки конденсаторов всегда плюс в работе мастера.
Стрелочным мультиметром не всегда удается определить утечку по причине низкого напряжения на щупах.
Существуют различные схемы для тестирования конденсаторов на утечку.У каждой свои плюсы и минусы.Промышленность тоже выпускала приборы анализаторы-конденсаторов по трем параметрам-емкость,к.з.,утечка.

Журнал Radio-Electronics N5,1986г предлагает еще одну схему тестера конденсаторов на утечку

http://www.eevblog.com/forum/projects/c ... ge-tester/

Реклама

terio007

В смысле?
Вы собрали оную схему и она себя хорошо показала?
Или вы просто призываете бороться с утечками конденсаторов? :)))

Реклама

otus

Из журнала 86 года

Версия по новее:

TIGR

terio007 писал(а):

Вы собрали оную схему и она себя хорошо показала?
Или вы просто призываете бороться с утечками конденсаторов? :)))

Нет.Только вчера увидел.
Веду борьбу постоянно,учитывая свои скромные возможности

Реклама

Эиком - электронные компоненты и радиодетали

Borodach

Было бы ещё не плохо научиться, в этой "борьбе", выкладывать "читабельные" схемы ... :))

download/file.php?mode=view&id=218388

Реклама

Borodach

Для проверки утечки, в принципе, не обязательно собирать сложные схемы, можно воспользоваться и простыми пробниками ...

Реклама

TIGR

Тестер утечки конденсаторов.Постоянно в работе :tea:

TIGR

Проверка конденсатора на утечку в боевых условиях.3300мкФ/10в.C/ESR в норме.

Сопротивление утечки 300кОм.Напряжение на щупах 3в.

Тест на разных напряжениях
3в

10в

12в

Vovk_Z

TIGR писал(а):

Проверка конденсатора на утечку в боевых условиях.3300мкФ/10в.C/ESR в норме.

- не может быть у него ESR = 0,00 Ом. Очень подозрительно. Если бы 0,01 Ом, я бы еще понял.

Для проверки утечки у меня высоковольтный источник (два диаппазона: 0-100 В, 0-500 В, выпрямитель и параметрич. стабилизатор), с вольтметром и микроамперметром, с разными диаппазонами по току. Выходной ток ограничен балластным резистором на уровне 5-15 мА, т.е. сжечь что-то сложно. Подходит и для проверки обратного пробивного напряжения транзисторов/диодов (до 500 В), и для проверки напряжения стабилизации стабилитронов, и для проверки утечки электролитов, в одном флаконе.
Причем, микроамперметр со шкалой 200 мкА получился из амперметра, вернее китайского вольтметра-амперметра 500 В +-200 А (двухполярный), только заменил шунт 200 А на резистор сколько-то килоом. Теперь валяется шунт на 200 А, не знаю, куда деть.

Реклама

TIGR

Vovk_Z писал(а):

- не может быть у него ESR = 0,00 Ом. Очень подозрительно. Если бы 0,01 Ом, я бы еще понял.

Ничего подозрительного нет.Давно привык к таким конденсаторам

Вы поищите золотистый Rubycon или OST с матплат 3300/6,3в и пощупайте ESR :wink:

Adagumer

Есть такой занятный тестер конденсаторов!

Работает до сих пор.

TIGR

На утечку?

Adagumer

И на утечку и на ёмкость.
В данном случае подключён конденсатор 2,2 мф х 400в,
ток утечки 0,2 мА.

TIGR

Замечательно.И забить на габариты. :))

Схемы случайно нет?

Adagumer

На работе есть, надо сканировать.

TIGR

Было бы интересно посмотреть

Относительно габаритов.Известны анализаторы и помощнее,но не прижились по причине высокой цены

TIGR

Borodach писал(а):

", выкладывать "

Выкладываю :tea:

http://www.epanorama.net/sff/Test_equip ... Tester.pdf

Borodach

А просто схему, никак ...?

download/file.php?mode=view&id=218388

Adagumer

TIGR писал(а):

Схемы случайно нет?

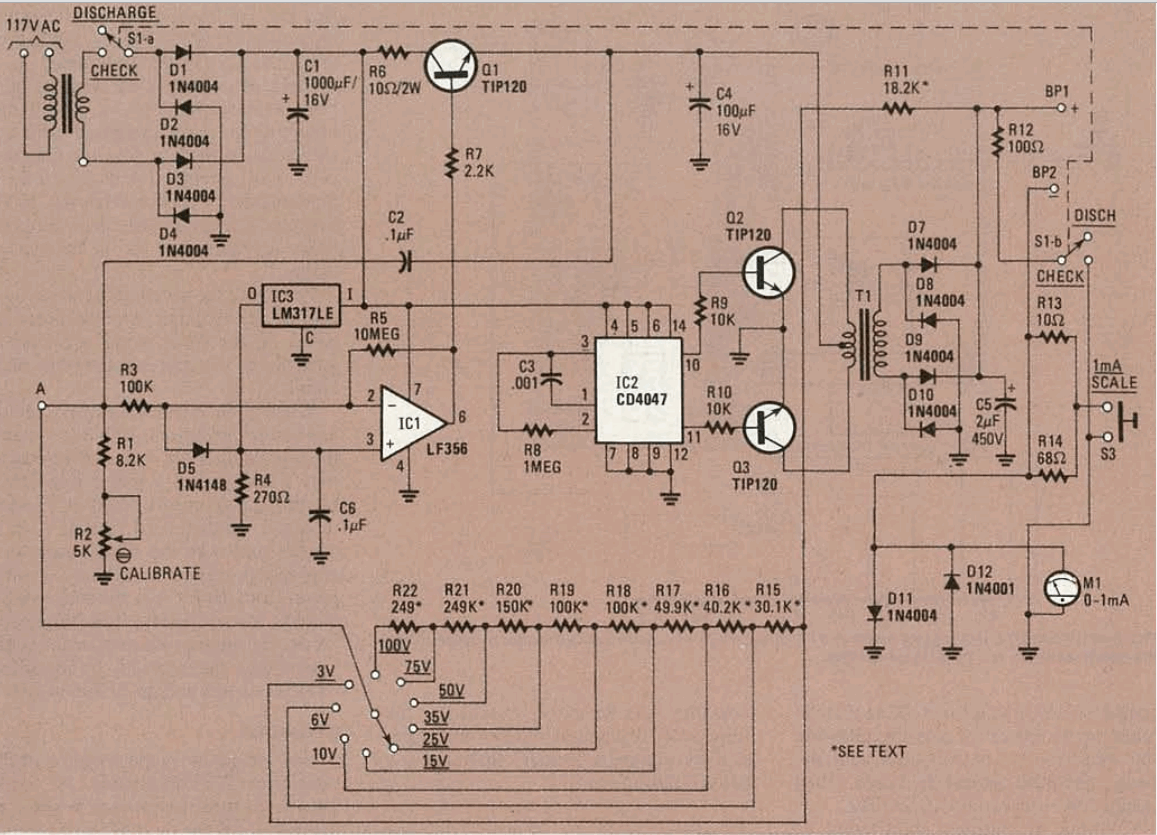

Вот схемка:

TIGR

TIGR писал(а):

Ничего подозрительного нет.

Выпаян из БП компа.Jtec 3300мкФ/6,3в.ESR~9мОм.Имел большую утечку :kill:
