Благодарствую,с вашего позволения схематические виды:

xDevs, я вспомнил, где видел уже собранный проект (kit) по мотивам AN-86: http://bbs.38hot.net/forum.php?mod=viewthread&tid=39900&extra=page%3D1 Конечно, комплектующие там не такого уровня, но в конечном итоге всё сводится к характеристикам АЦП и вот это сильно огорчает. Всегда хочется верить, что купленный чип относится к столбцу typical в даташите, но мне пока не везло.

Работа над ошибками.
Не так давно я описывал селективный усилитель на диапазон 0,1-10 Гц, в котором использовал керамические конденсаторы X5R/X7R, как основу фильтра. Получилась достаточно компактная конструкция, но мне совершенно справедливо указали на катастрофическую для прецизионных устройств зависимость ёмкость/напряжение выбранных конденсаторов. Кроме того, практика показала, что выход на рабочий режим при изменении постоянной составляющей напряжения на входе УНЧ длится неприлично долго. В конце концов я решился переделать усилитель, пусть и в ущерб его габаритам.

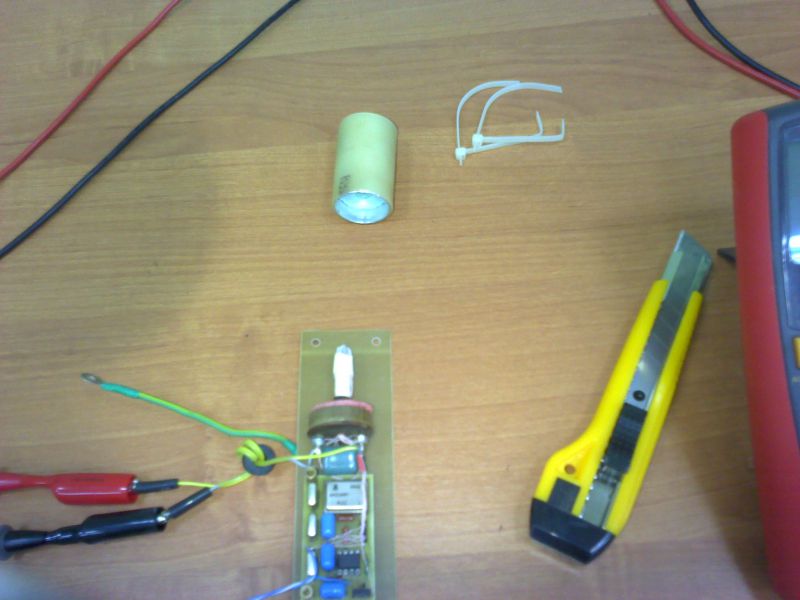

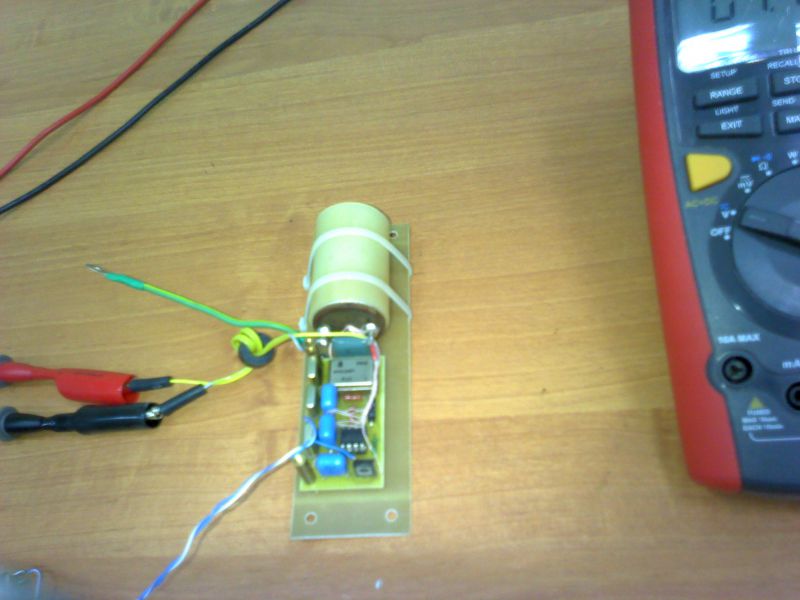

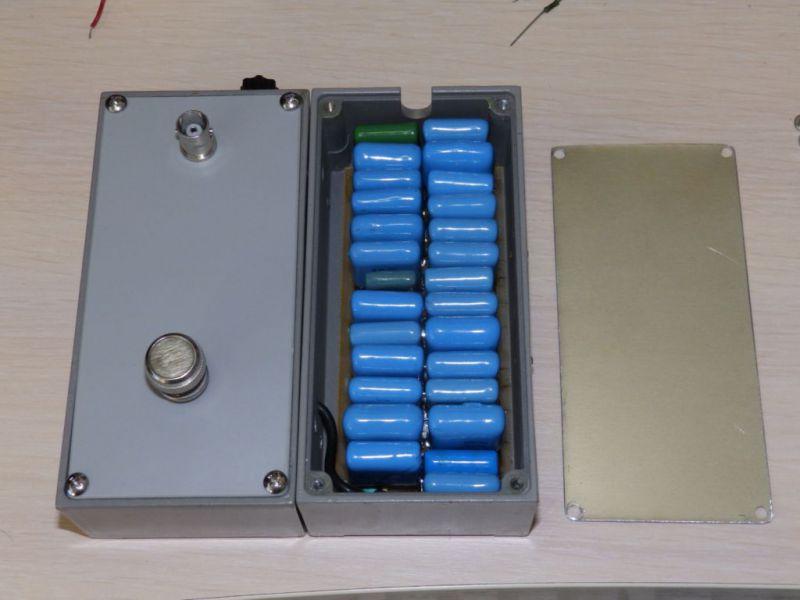

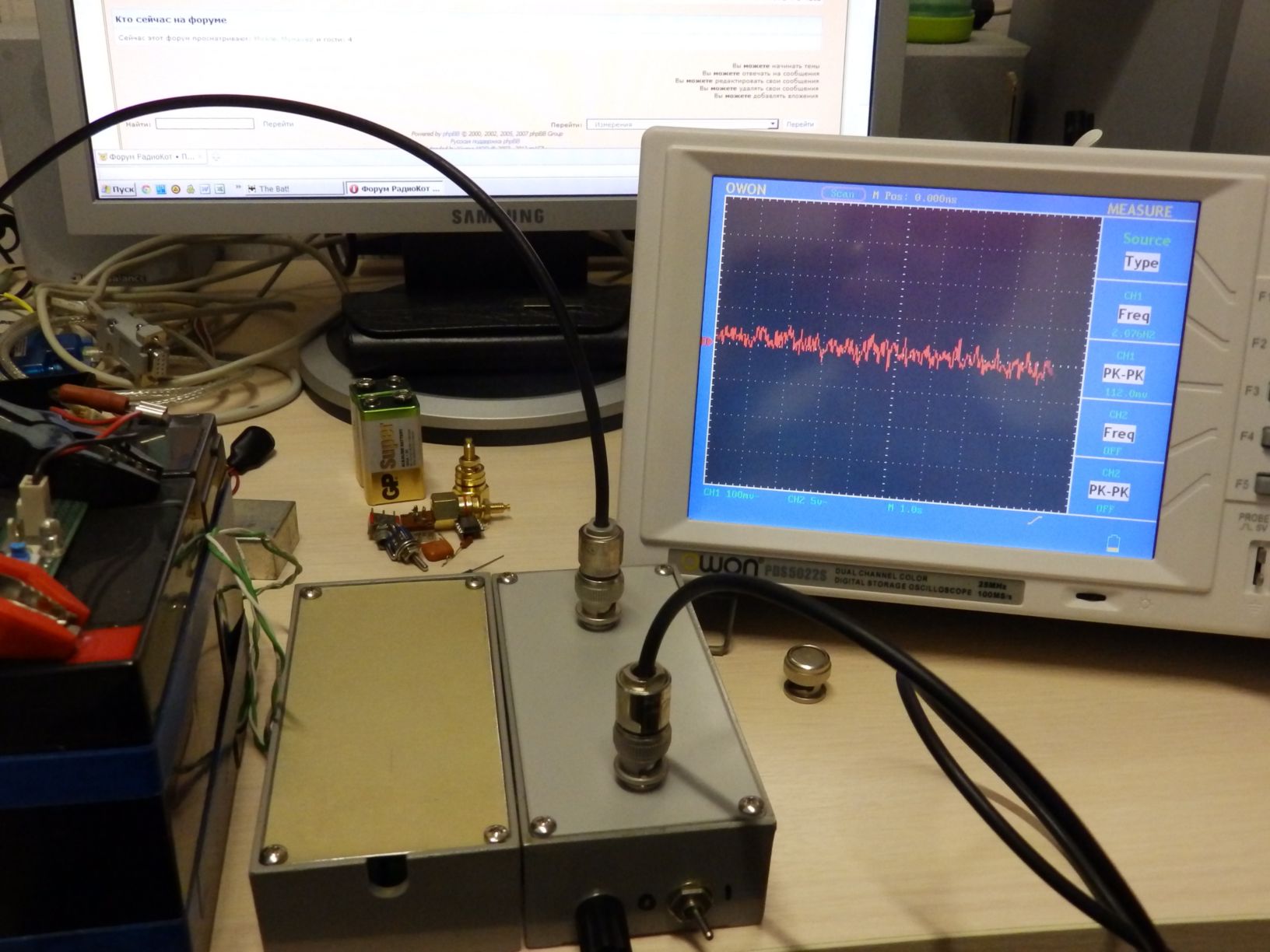

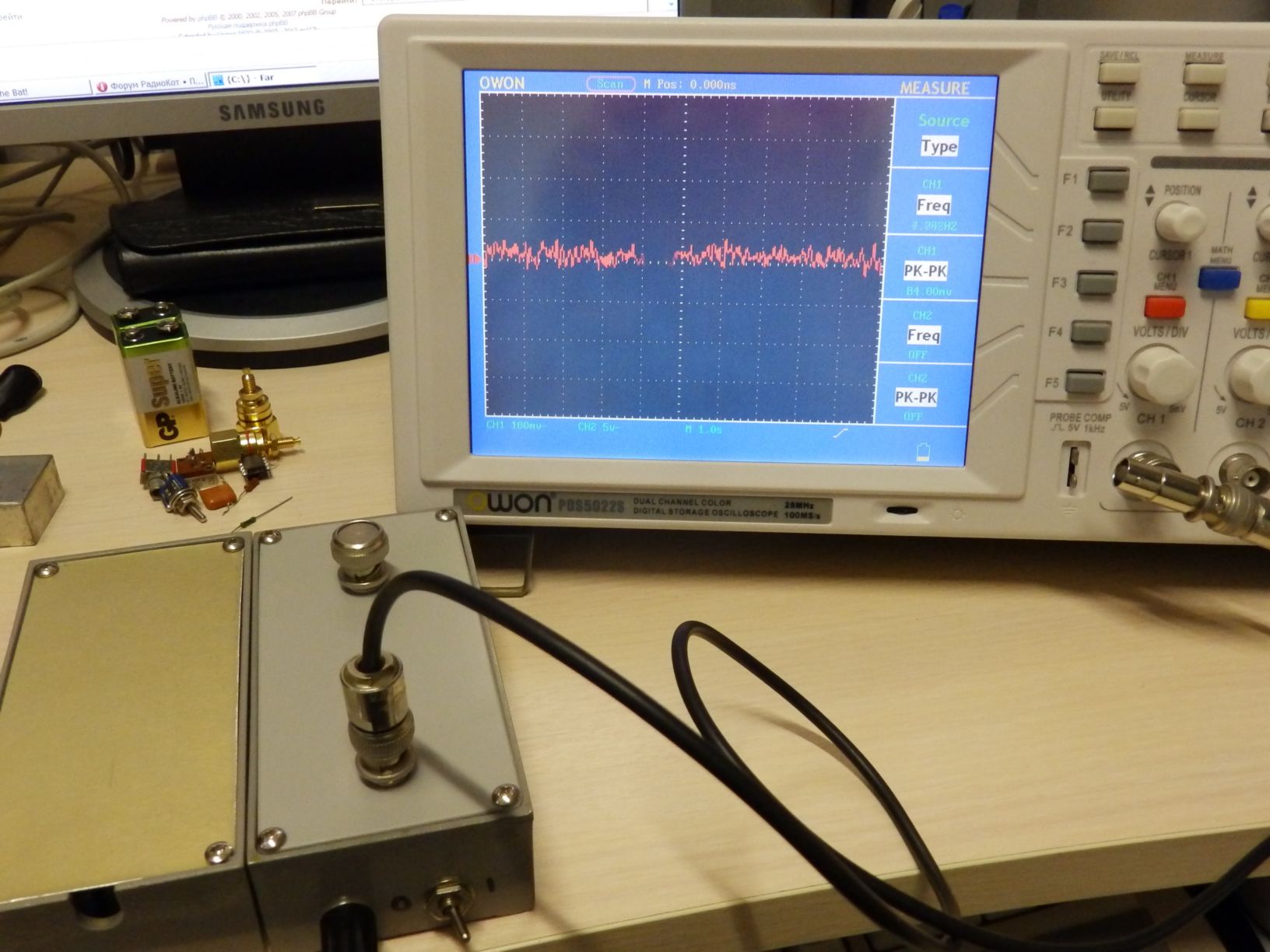

В единственном в городе радиоотделе были скуплены все К73-17 на максимальную доступную ёмкость 4,7 мкФ. Сбоку к усилителю прикручена ещё одна металлическая коробочка, в которую вынесена батарея входных конденсаторов. Остальная керамика во 2-м и 3-м каскаде заменена на встречно-последовательно включенные электролиты (220 и 470 мкФ 16-25В), которые предварительно отбирались по току утечки <0,2 мкА. Поскольку измеренная емкость электролитов получилась больше расчётной, соответствующие резисторы на плате УНЧ перепаивать не пришлось. Чего не скажешь про резистор входной RC цепочки. Его составил их двух фольговых 11,1 и 2,0 кОм.
Конечно не обошлось и без неожиданных проблем. После распайки плёночных конденсаторов с удивлением (плавно переходящим в негодование) я обнаружил огромный ток утечки всей батареи - единицы-десятки мкА. Методично отпаивая у конденсаторов по одной ножке я нашёл 2 шт. бракованных, имеющих на 3-4 порядка меньшее сопротивление изоляции. И это из 20 шт. новых, только что купленных! Жуть.



Модернизация определённо пошла на пользу. Выход на режим стал занимать всего 20 секунд вместо 20 минут. Главное придерживаться правила: все манипуляции с входным сигналом только при обесточенном УНЧ. Что касается того, можно ли доверять ранее опубликованным результатам измерений с помощью этого УНЧ - оказалось можно. Я не смог найти существенных различий в амплитуде шума эталонных источников до и после модернизации усилителя. Возможно, что мне попалась более-менее удачная керамика или же она оказалась достаточно высоковольтной, чтобы C-V эффект был незначителен.

Теперь вернёмся к неожиданным проблемам, ведь двумя конденсаторами они не ограничились. На предыдущей странице я описывал "тёплый ламповый" источник калиброванных напряжений, который кому-то смог бы послужить, к примеру, домашним эталоном или даже блоком питания. Поборов в нём капризный и шумный советский ОУ 140УД24, я занялся проблемой долгого выхода на тепловой режим ввиду большой рассеиваемой стабилитронами мощности и немалого разброса ТКН. Тщательно проверил каждый из 10 стабилитронов на ТКН, оставил из 10 только 4 шт. Стало гораздо лучше: 5 минут на установку электрического режима стабилитронов, 1 час на установку теплового, в течении которого выходное напряжение меняется всего на 20 ppm. Но дальше я решил оценить временную стабильность и здесь меня ждало жестокое разочарование.

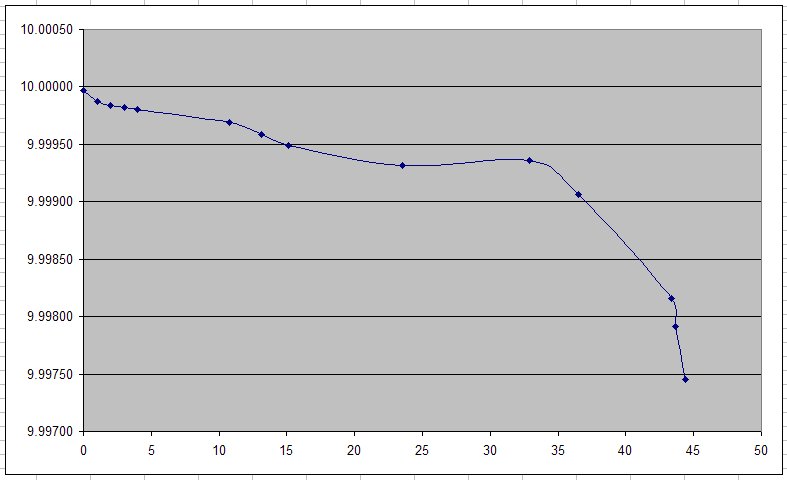

Я прекрасно понимаю, что 191 серия стабилитронов относится к ширпотребу и имеет класс стабильности 0,02 (0,02% за 2000 часов наработки). Я понимаю, что начальный этап наработки - не показатель для среднесрочной стабильности. Но чтобы так дрейфовать, как на полученном мной графике, - это просто уму непостижимо. 2-х месячная норма за 45 часов и никакого тренда к снижению скорости! В общем без тени сомнений летит эта плата вслед за конденсаторами на свалку. Поставлю обычный AD588 и буфер на LTC1150 и никаких КС, КР, КМ и иже с ними. Разве что резисторы оставлю.

Если кому-то интересна тема по ссылке выше:

Открыт интернет-магазин MEAN WELL.Market – весь ассортимент MEAN WELL, выгодные цены

Открыта удобная площадка с выгодными ценами, поставляющая весь ассортимент продукции, производимой компанией MEAN WELL – от завоевавших популярность и известных на рынке изделий до новинок. MEAN WELL.Market предоставляет гарантийную и сервисную поддержку, удобный подбор продукции, оперативную доставку по России. На сайте интернет-магазина посетители смогут найти обзоры, интересные статьи о применении, максимальный объем технических сведений.

Подробнее>>

Михаил,а при каком напряжении вы измеряли ток утечки на этих конденсаторах?
У меня таких нет,но набрал из 0.47х63v - 4.37 мкФ советских плёночных (похоже К73-17,марка не
указана,но по цвету такие же как маркированные на 250в,какие нашлись у меня),
такого тока при 15в и близко нет - скажем 0.5 нА.Проверил достоверность показаний тока
на резисторе 1 Гом при 10в получилось 9.98 нА.
Вы другие плёночние ради интереса не тестировали?

LED-драйверы MOSO - надежные решения для индустриальных приложений

Продукция MOSO предназначена в основном для индустриальных приложений, использует инновационные решения на основе более 200 собственных патентов для силовой электроники и соответствует международным стандартам. LED-драйверы MOSO применяются в системах наружного освещения разных отраслей, включая промышленность, сельское хозяйство, транспорт и железную дорогу. В ряде серий реализована возможность дистанционного контроля и программирования работы по заданному сценарию. Разберем решения MOSO подробнее>>

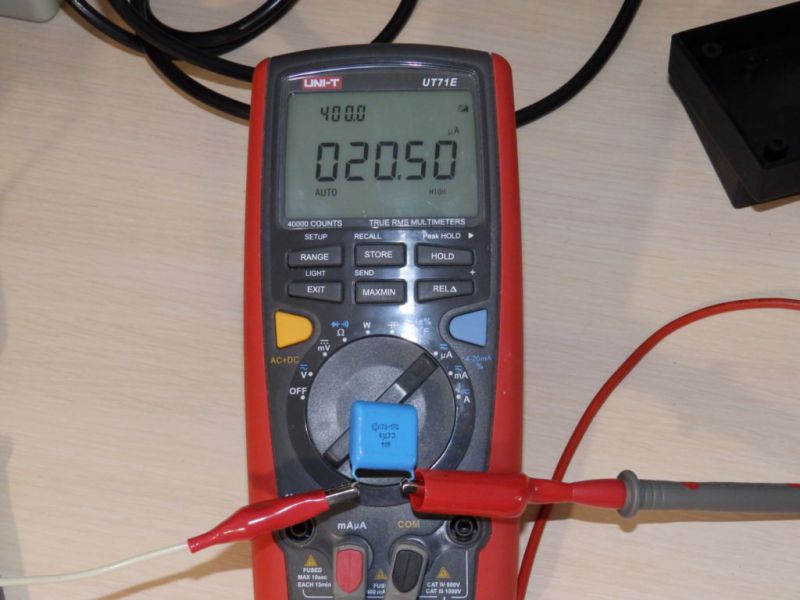

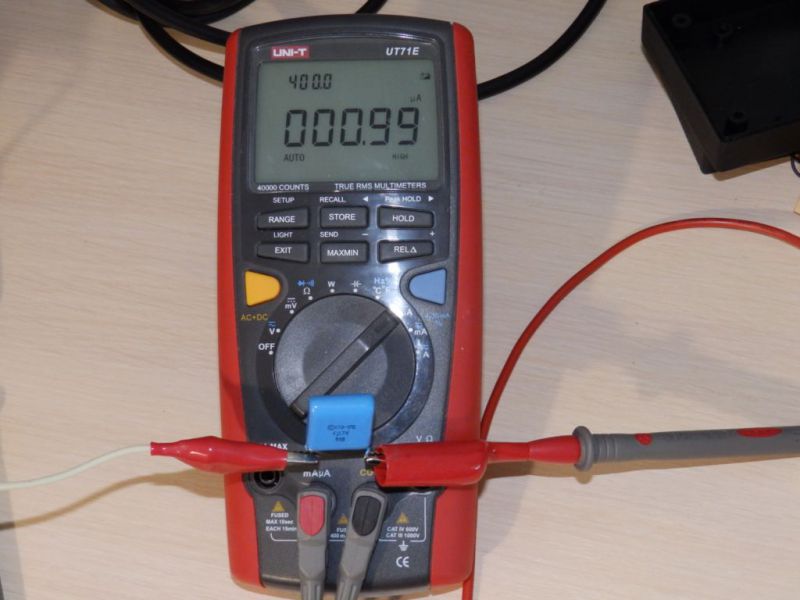

Все измерения при напряжении на обкладках 10 В. Ранее я проводил (правда для других целей) измерения сопротивления утечек и коэффициента диэлектрической абсорбции для всех имеющихся у меня видов плёночных конденсаторов. К73-17 имели в среднем около 3*10^11 Ом и 0,1% соответвенно. Полипропиленовые и полистирольные примерно на порядок лучше. Те два конденсатора, которые испортили бочку мёда, - откровенный брак.

P.S.

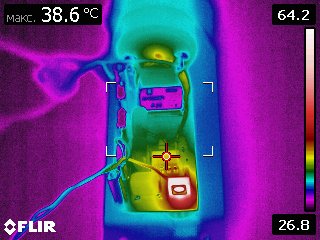

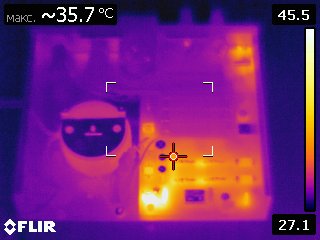

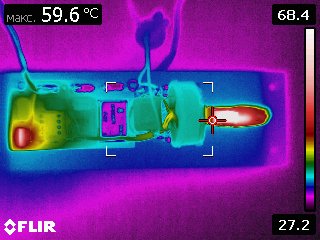

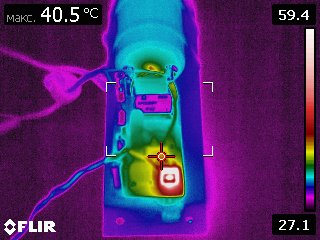

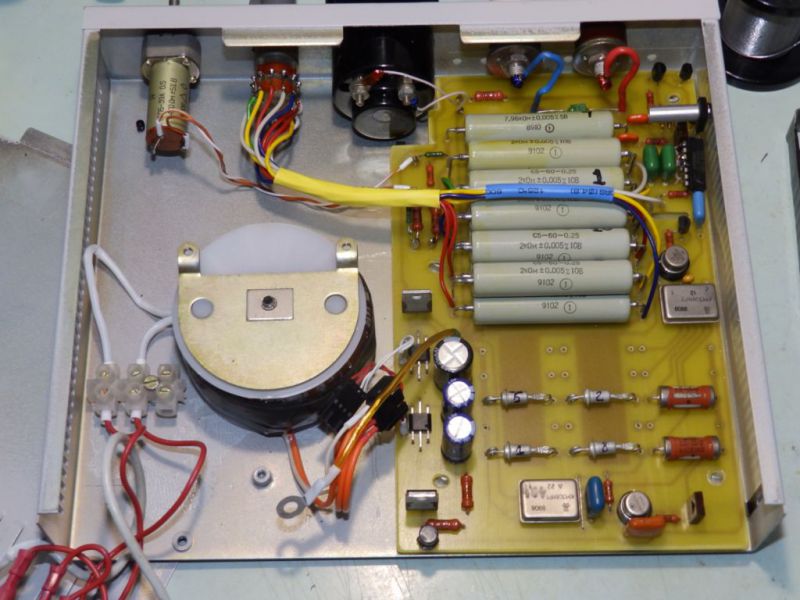

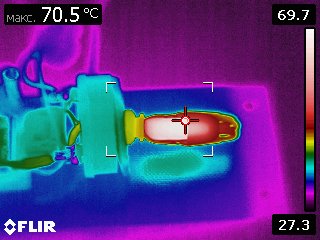

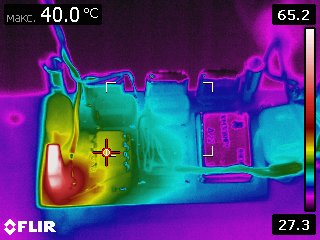

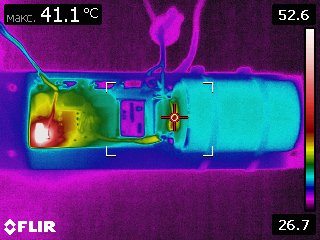

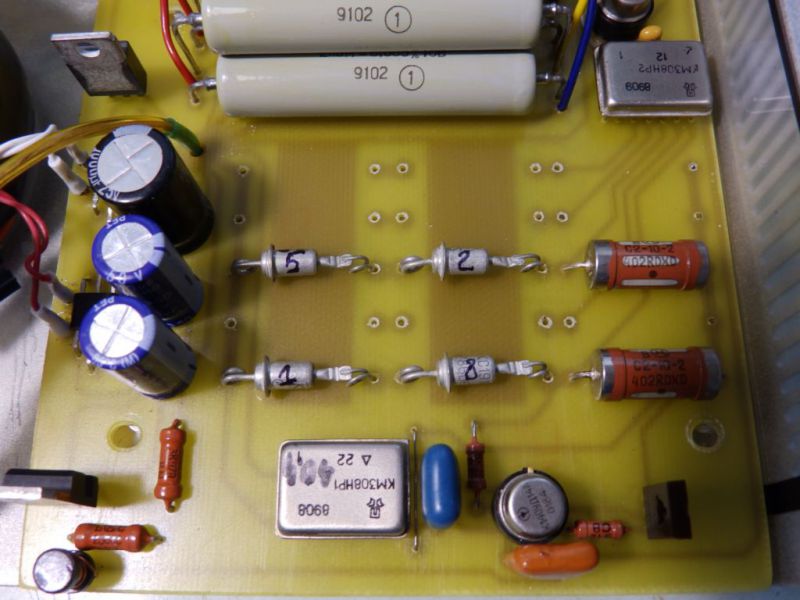

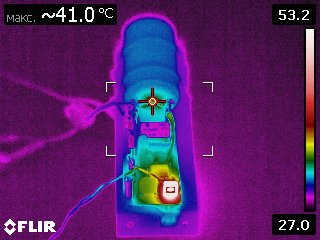

Любопытства ради сделал термофотографии платы источника перед разборкой:
