Измерение и измерители ESR

Borodach

ЕПС измеритель с синхронным детектором Схемотехника 2007 8

Реклама

Borodach

Интересная конструкция на пик-е и индикатре от телефона.

links:
http://i39.tinypic.com/2vlun9w.jpg

hex:
http://www.mediafire.com/?z24i5f3rknm

http://i39.tinypic.com/oq8tn8.jpg

http://images.google.ru/imgres?imgurl=h ... window%3D1"]http://images.google.ru/imgres?imgurl=http...26newwindow%3D1

Реклама

Borodach

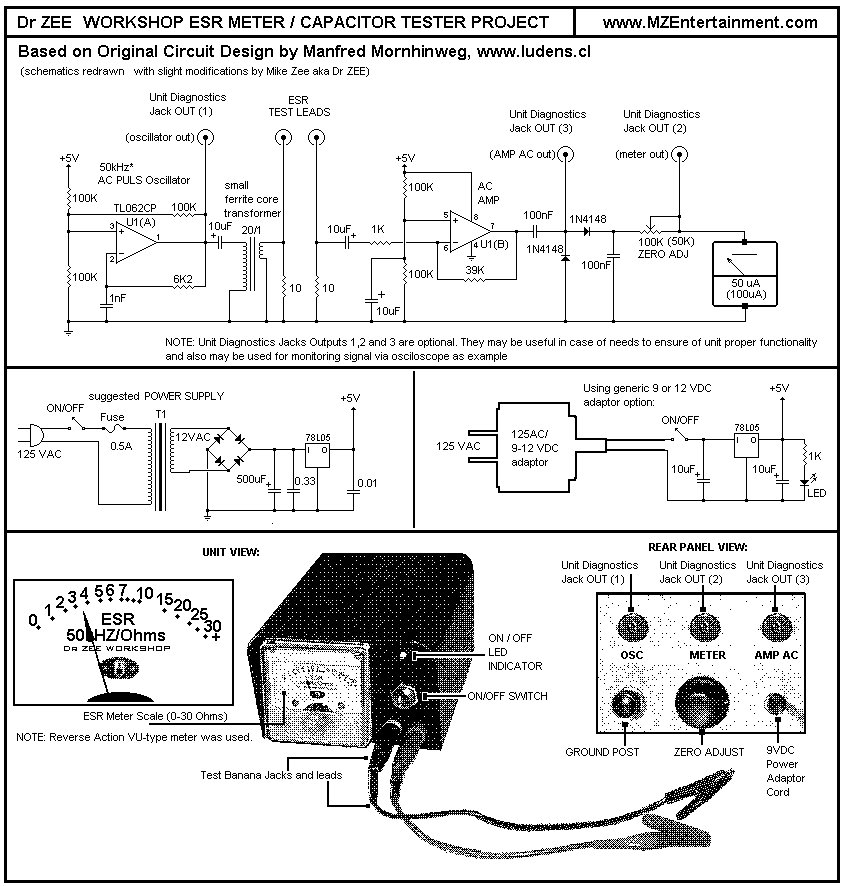

Ещё один пробничек.

buran

Цитата:

Интересная конструкция на пик-е и индикатре от телефона.

Да хороший приборчик,но только прошивки нет,или это только у меня ошибка вылазит?

Borodach

Здесь ещё вариант прошивки, вроде нормальный... .

http://forum.cxem.net/index.php?act=att ... t&id=53256

Реклама

Borodach

http://forum.cxem.net/index.php?act=att ... t&id=53376

Реклама

Borodach

Ещё одна схема измерителя ёмкости, который не сложно доработать для проверки ЕПС... .

e-cat

Собрал схему с экраном от 3310 на PIC16F876А. Работает. Был бы процессор подешевле цены бы ей не было.
А вот на мой взляд самая клевая программа-измеритель LCR. Зацените http://deforg.free.fr/Download/LCMeter_free3.zip
Сайт автора http://deforg.free.fr/LCmeter.html

Straycat

а где прошивку взял? не подскажешь

Реклама

e-cat

в нете конечно, там всё есть...

Borodach

Для измерения индуктивностей, емкостей и ESR я пользуюсь программой LC Meter. Меряет довольно точно, главное чтобы резистор сопротивлением, как можно точнее соответствовал тому, что указываешь в программе. Ну и еще работа программы сильно зависит от звуковой карты и уровня сигнала на выходе. У меня работает со старинной звуковухой SB-128. Очень удачная програмулька.

http://forum.datagor.ru/index.php?act=a ... st&id=5746

С форума Датагора.

e-cat

Straycat писал(а):

а где прошивку взял? не подскажешь

Да, без двух-трёх высших образований прошивку действительно не найти...
А как насчет набрать в Гугле
http://i39.tinypic.com/2vlun9w.jpg???????????
Чуйдесный филлипинский форум...

Илья79

Пытался моделировать

Калибровка кажется бесконечностью :shock:

Илья79

А, вот реально работает :))

Только на пике сделано, есть исходник, перевести бы на AVR
предыдущая модель у кого ни будь прошла калибровку? А, то у меня на этом и останавливается

otest

С таким НЕХ
:0E0C100053083320F800C500A02B312C6300E0
:02400E003A3F37
:00000001FF
;PIC16F876
;CRC=1FFC CREATED="16-Jun-09 19:45"

схема не может быть рабочей

Илья79

Согласен, но Proteus переваривает :shock:

Для заливки в процессор нужно вот это удалить
;PIC16F876
;CRC=1FFC CREATED="16-Jun-09 19:45"

otest

И Протеус не переваривает. Нужно выкладывать рабочие проекты чтоб не плодить темы "Почему у меня не работает".

Contemplator

Вот хекс для 4-й версии

e-cat

Илья79 писал(а):

Согласен, но Proteus переваривает :shock:

Для заливки в процессор нужно вот это удалить
;PIC16F876
;CRC=1FFC CREATED="16-Jun-09 19:45"

Вот теоретики... я ж написал, что собрал эту схему, всё работает, только у этой схемы один траббл - большая чувствительность к индуктивности, так как меряет она комплексное сопротивление а не чисто ЕSR. Так кусочек провода длиной см.15 прямой - 0.56 Ом, в виде спирали 1,4 Ом.

Contemplator

ув. e-cat подскажите пожалуйста как изменить контраст?
