Самодельный щуп к осциллографу

SM898

ass20 писал(а):

разобрал щуп P6100
попробовал модифицировать его делитель к варианту 1:20

Рукоблудие с киловольтами очень часто до добра не доводит.
Иногда шаловливые ручки могут даже обуглиться.

Добавлено after 26 minutes 30 seconds:
Да, и ещё - резистор 9 МОм в дешёвом щупе 1:10 рассчитан на напряжение 400-500 вольт макс.
Может, он и выдержит киловольт кратковременно раз-другой-третий-четвёртый, а на пятый
(ну, может не на пятый, но в самый неподходящий момент) ему настанет кабздец.
Хорошо, если просто обрыв, а то ведь может загореться и даже взорваться,
и потом ещё долго будет бо-бо. Киловольты - это такое дело... Там начинают
действовать уже другие правила и законы, как и например, в СВЧ после 1 ГГц.

Реклама

ass20

сделал схемку на щуп p6100

Смотря на конструкции щупов 1:100 (P4100, T3100) с их 2кВ как то сомневаюсь на счет 2кВ.. в них плата с входными резисторами засунут в металлическую трубку диаметром 4-5мм... без доп изолятора...

фото хантека T3100 https://www.eevblog.com/forum/testgear/ ... -teardown/
в принципе сделано лучше чем P6100
а на P4100 разбор не нашел
Кому нибудь попадались фото внутренностей от щупа P4100 ?

Реклама

Taxx

ass20 писал(а):

Кому нибудь попадались фото внутренностей от щупа P4100 ?

что за щуп не знаю, автор пишет, что 1:100
https://www.drive2.ru/b/1739055/

щуп от осциллографа DSO-203
https://uncle-sem.livejournal.com/187846.html

Цитата:

оно относительно ремонтопригодно - нужно отрезать кабель сразу за гофрой, потом надрезать его через эту же гофру скальпелем, ну и вытаскивать наружу всё это дело. потом не забыть извлечь эту шестигранную обжимку - экран кабеля надевается при сборке на эту круглую хреновину и сверху обжимается этой вот латунной штукой. получается на удивление надежно.

у меня отчего-то сгорела дорожка. как и почему, и почему это не спалило осцилл - я хез. на фото дорожка уже восстановлена кусочком МГТФ. а, иглу при сборке вставить предварительно, и только после этого задвигать плату. ну и там еще такая пластиковая хрень была, надевалась на кончик, не сфоткал почему-то.

ass20

посмотрел на фото , что предудущем сообщении..
выходит p6100 не так уж плох...

у модели от DSO-203 стоят 2 резистора 1206.. итого всего 400В можно подавать...

А в варианте 1:100 смущает, что стоит 1 резистор.. хотя они бывают высоко вольные... зато есть изоляция платы от трубки...
Похоже чем толще щуп тем лучше у него с изоляцией .

ua9kbt

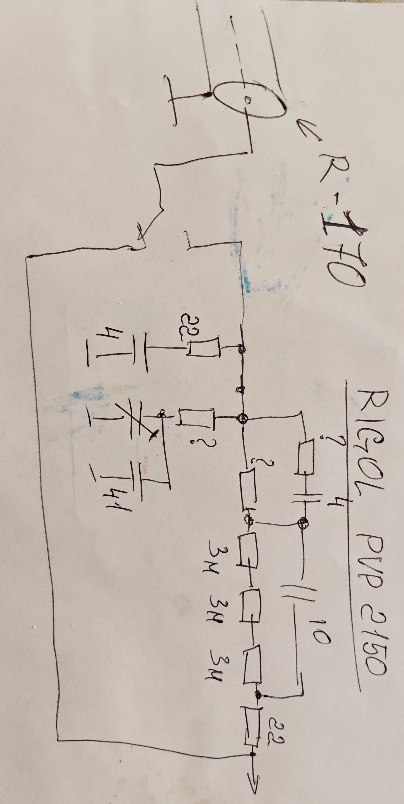

Схема щупа rigol pvp2150
