СНГ, Можно. Запас витков нужен 20-50%, только опытным путём, на эквивалент нагрузки,
можно точнее с балластным резистором.

Вопрос был не о запасе витков, а какие коэфф. связи конкретно в цифрах были получены на ваших трансформаторах. 0,9 или 0,1 или 0,01?
Данные трансформатора по ссылке Евгения:

СНГ, Данные трансформатора по ссылке Евгения похоже для Холостого Хода (Ксв близок к 1), мало полезны..
Под нагрузкой только опыт. Конкретно этого трансформатора не использовал.

По приблизительной формуле для мощности тр-ра по площали его сердечника
(http://m.katod-anod.ru/articles/49)
P ~ S**2/1.44, где S площадь сечения сердечника в см**2
для обсуждаемого тр-ра с диаметром круглой части сердечника 7мм
получается P ~ 0.11W, а только для накала надо 6.3В*0.1А= 0.63W
Вот он и не тянет.

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>

Евгений, а зачем рабочую частоту для трансформатора повышают?
Не связана ли частота с его габаритами какой-то зависимостью и переходом при её увеличении с магнитопроводов из НЧ железа на ферритовые?
И тогда формулы расчёта для 50 Гц, конечно, не верны.

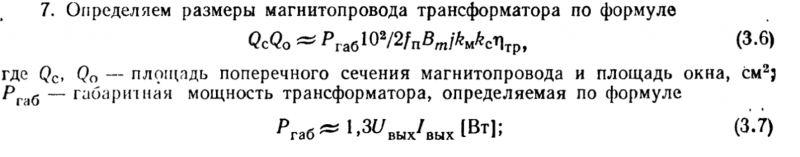

Из Справочник по расчету электронных схем Б.С.Гершунский 1983
