Прошу меня извинить. Наверное неправильно сформулировал. Хочу попробовать воспроизвести такое устройство : (выдержка из паспорта) "Формирователь предназначен для съема сигнала промежуточной частоты, присутству- ющего на выводах жидкокристаллического индикатора электронных часов (далее – часов), его усилия и формирования импульсов частоты снимаемого сигнала. Частота снимаемого сигнала кратна частоте 32768 Гц кварцевого генератора часов с коэффициентом кратности 1024 или 768 (в зависимости от режима индикации)". Состоит из приемной антенны, усилителя и формирователя импульсов. Сигнал снимается непосредственно со стекла секундомера. Вопрос как реализовать приемную антенну?
Заголовок сообщения: Re: бесконтактное считывание сигнала управления жки
Добавлено: Вс янв 19, 2025 11:09:42
Друг Кота
Карма: 54
Рейтинг сообщений: 643
Зарегистрирован: Вт сен 25, 2012 23:13:41 Сообщений: 4554 Откуда: г.Дзержинск Нижегородской обл.
Рейтинг сообщения:0
Вот с этого и надо было начинать. Частота работы ЖКИ порядка 32 Гц, либо 64 Гц. Поэтому антенна должна быть выполнена в виде катушки индуктивности размерами с предполагаемый дисплей. Число витков и сечение провода катушки будут зависеть от входных цепей схемы усилителя, фильтрации и формирования импульсов.
Теперь важный уточняющий вопрос: по какому принципу будет работать Ваш прибор - измеритель частоты или периода колебаний?
_________________ Спасение утопающих дело рук самих утопающих.

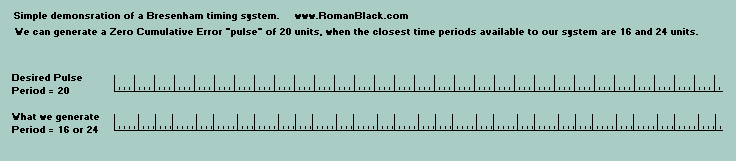

Метод не граничит с точностью. Дисплей может иметь математическую обработку, кодировки символов и т. д., которые различаются в зависимости от чисел и их обработки. А сигнал самих clock и его кварц является периодическим и точным. Спомните Bresenham алгоритм.
Будет выход на частотомер для измерения длительности периода колебаний.
Огласите конечную цель устройства. Что именно оно должно делать? Измерять частоту колебаний часового кварца для подстройки хода часов, считывать показания времени с индикатора, ещё что? Так будет проще всем. А то приходится придумывать за вас и, скорее всего, не в том направлении.
_________________ Морд - ни лап. Мат, око и дар. А колом? Массам кот или торт? Тротил и ток массам!
Это вспомогательное устройство для измерения частоты кварцевого генератора электронного секундомера без его вскрытия. Частотомером измеряем период. Значение длительности периода нормированно.
Ответ половинный. Продолжаем уточнение. Ну, к примеру, частота этого генератора 32768 Гц, хотя это не обязательно так. Допустим, что получилось её измерить и получить значение 32768.5 Гц, то есть оказалось, что этот секундомер в этих условиях спешит на 15 PPM, или 15*10^(-6) - что, кстати, вполне реально. Дальше что с этим делать? Если есть желание подрегулировать генератор, то секундомер вскрывать всяко придётся. Ну или не придётся, если у него есть возможность подстройки хода без вскрытия.
_________________ Морд - ни лап. Мат, око и дар. А колом? Массам кот или торт? Тротил и ток массам!
Я имел ввиду, что прежде чем лезть в детали проектирования нужно определиться с основополагающими моментами. Один из них - точность измерения, о которой нигде ни слова. Тут два варианта: либо Вы описываете назначение устройства и мы совместными усилиями формируем ТЗ на разработку, либо Вы сообщаете нам ВСЕ необходимые параметры устройства. Имейте ввиду, что не оговоренные параметры будут считаться малозначительными и выбраны на наше усмотрение. Существует ещё третий вариант - мы просто отвечаем на Ваши конкретно поставленные вопросы.
_________________ Спасение утопающих дело рук самих утопающих.
Частота работы ЖКИ порядка 32 Гц, либо 64 Гц. Поэтому антенна должна быть выполнена в виде катушки индуктивности размерами с предполагаемый дисплей. Число витков и сечение провода катушки будут зависеть от входных цепей схемы усилителя, фильтрации и формирования импульсов.
Индуктивная связь работает на токе, а здесь он микроскопический. Остаётся ёмкостной датчик реагирующий на частоту подложки индикатора в виде пластины на всю площадь. Хорошо экранированный, с предусилителем (непосредственно под экраном), работающим на кабель. Ёмкость пластины датчика на экран минимально возможная. Предусилитель из электретного микрофона , пластина вместо мембраны. А может просто у микрофона диаметром побольше снять металлическую переднюю решётку и поискать для него место на индикаторе.
_________________ Свежий взгляд из прошлого тысячелетия.
Частота работы ЖКИ порядка 32 Гц, либо 64 Гц. Поэтому антенна должна быть выполнена в виде катушки индуктивности размерами с предполагаемый дисплей. Число витков и сечение провода катушки будут зависеть от входных цепей схемы усилителя, фильтрации и формирования импульсов.
Индуктивная связь работает на токе, а здесь он микроскопический. Остаётся ёмкостной датчик реагирующий на частоту подложки индикатора в виде пластины на всю площадь. Хорошо экранированный, с предусилителем (непосредственно под экраном), работающим на кабель. Ёмкость пластины датчика на экран минимально возможная. Предусилитель из электретного микрофона , пластина вместо мембраны. А может просто у микрофона диаметром побольше снять металлическую переднюю решётку и поискать для него место на индикаторе.
Вот это интересно Спасибо буду пробовать. О результате отпишусь.
Пробовать что? Макетировать? Ещё нет ни коня, ни воза, а ТС уже запрягает. Может быть сначала определимся с техническими характеристиками проектируемого устройства, решим по какому принципу производить измерения, выберем элементную базу, а уже потом перейдём опытно-констукторским работам? Впрочем, дело Ваше - вам его и переделывать по нескольку раз.
