Аварийная LED лампа

Автор: SergeyUZ
Опубликовано 30.05.2023
Создано при помощи КотоРед.

Описание:

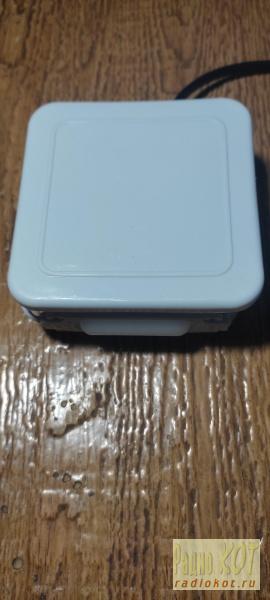

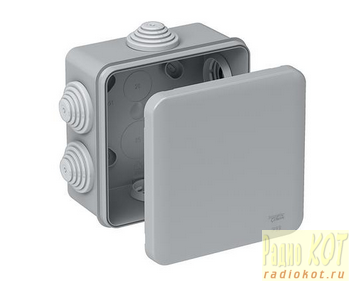

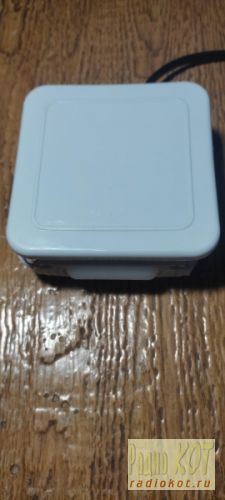

Собранная в корпусе распределительной коробки Screenshot_7

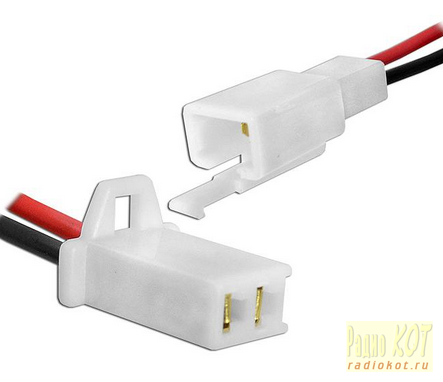

аварийная LED лампа подключается паралленьно к LED лампам люстры через разъём Screenshot_4.

С лампами накаливания устройство не работает. Управляется аварийная LED лампа выключателем от люстры когда в квартире отсутствует электричество. При замкнутых контактах выключателя S1 аварийная LED лампа включает LED модуль A5 который будет гореть пока не разрядится 2 аккумулятора 18650. При размыкании S1 LED модуль гаснет. Когда в квартире присутствует электричество и выключатель S1 замкнут - в люстре горят LED лампы, а аварийная LED лампа в этот момент не горит но при этом заряжает свои аккумуляторы. При разомкнутых контактах выключателя S1 LED лампы в люстре не горят, а аккумуляторы аварийной LED лампы не заряжаются.

Конструкция:
Устройство состоит из:

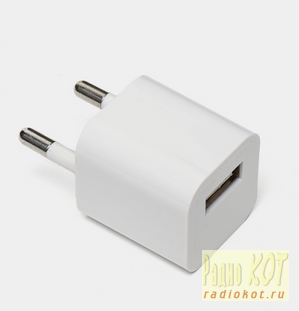

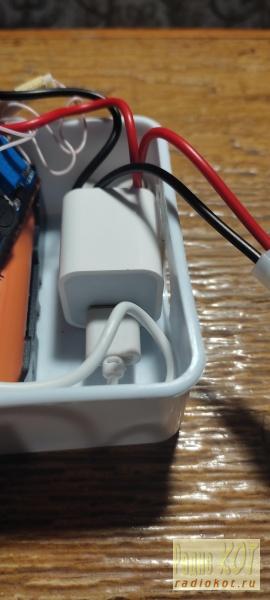

Screenshot_5 Блок питания 5В 1А - готовое устройство от зарядки для телефонов и т.д.

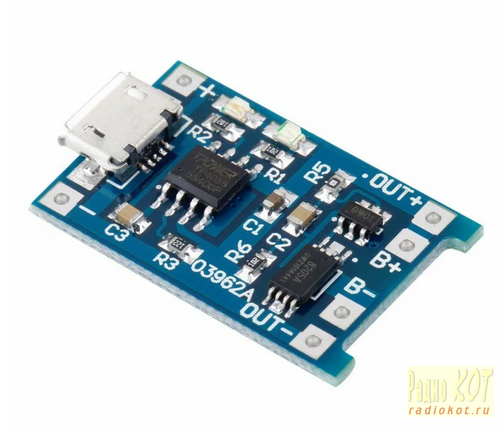

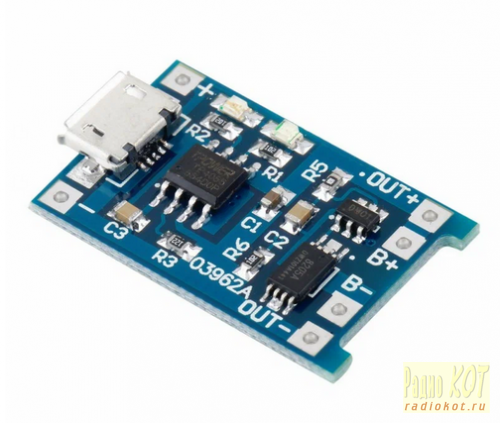

Screenshot_1 Модуль заряда Li-ion аккумулятора TP4056 с защитой - готовое устройство.

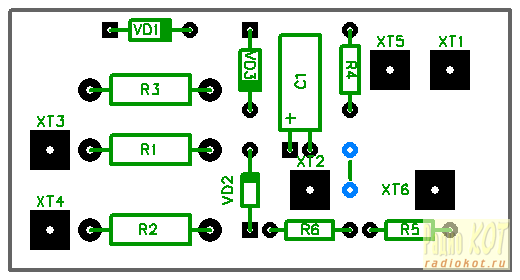

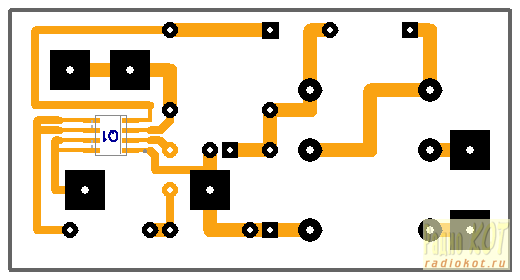

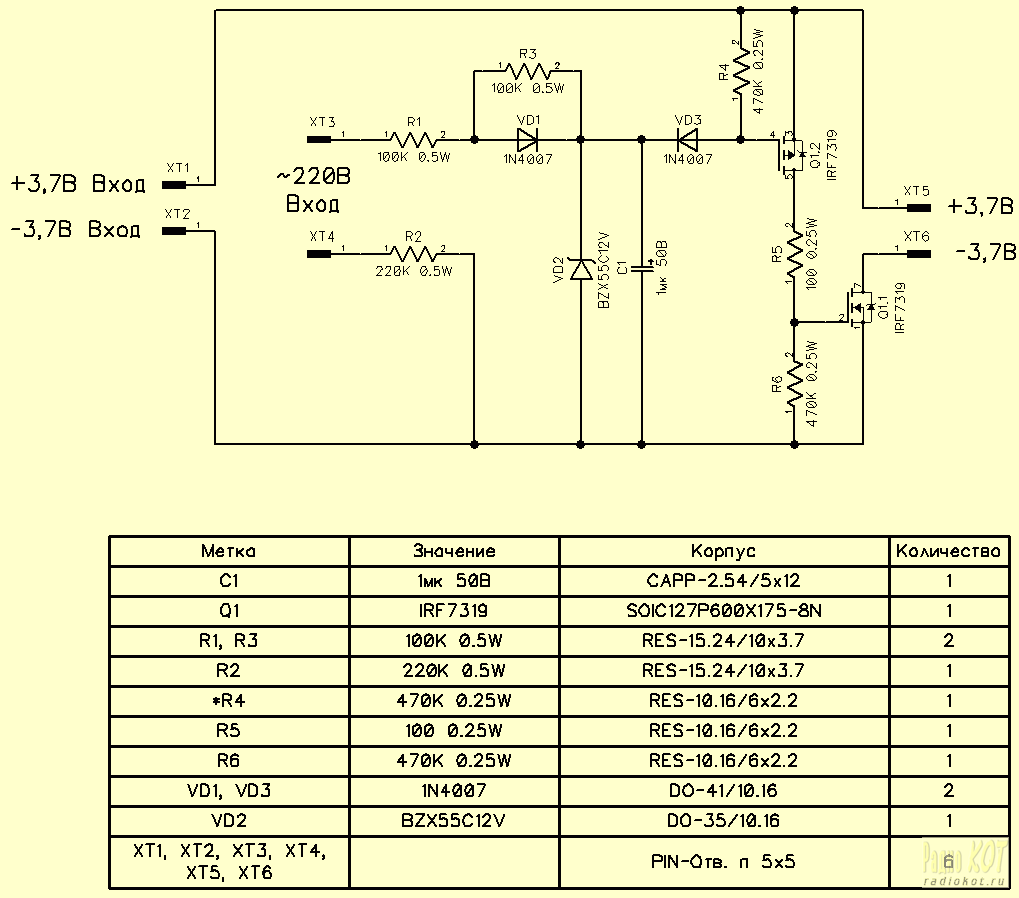

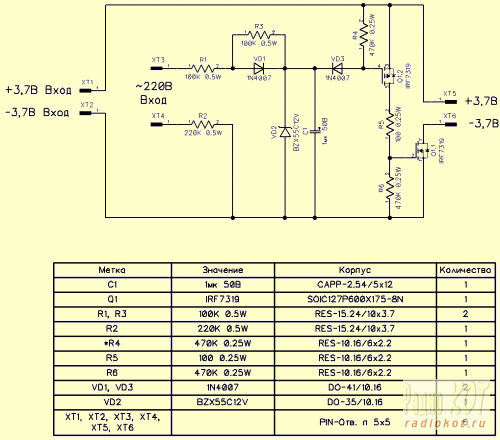

Модуль коммутатор - который собирается по схеме "Схема коммутатор". Есть схема и плата в формате программы DipTrace.

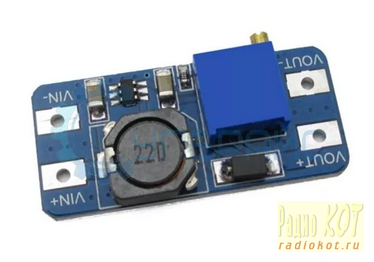

Screenshot_2 Модуль повышающего DC-DC преобразователя MT3608 - готовое устройство. Выходное напряжение этого модуля настроить на 11.5-12В.

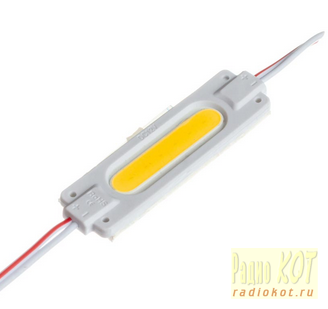

Screenshot_3 Модуль LED 12В - готовое устройство.

Сборка:

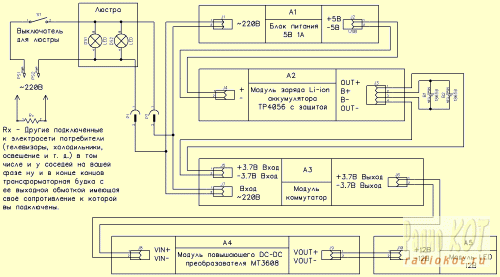

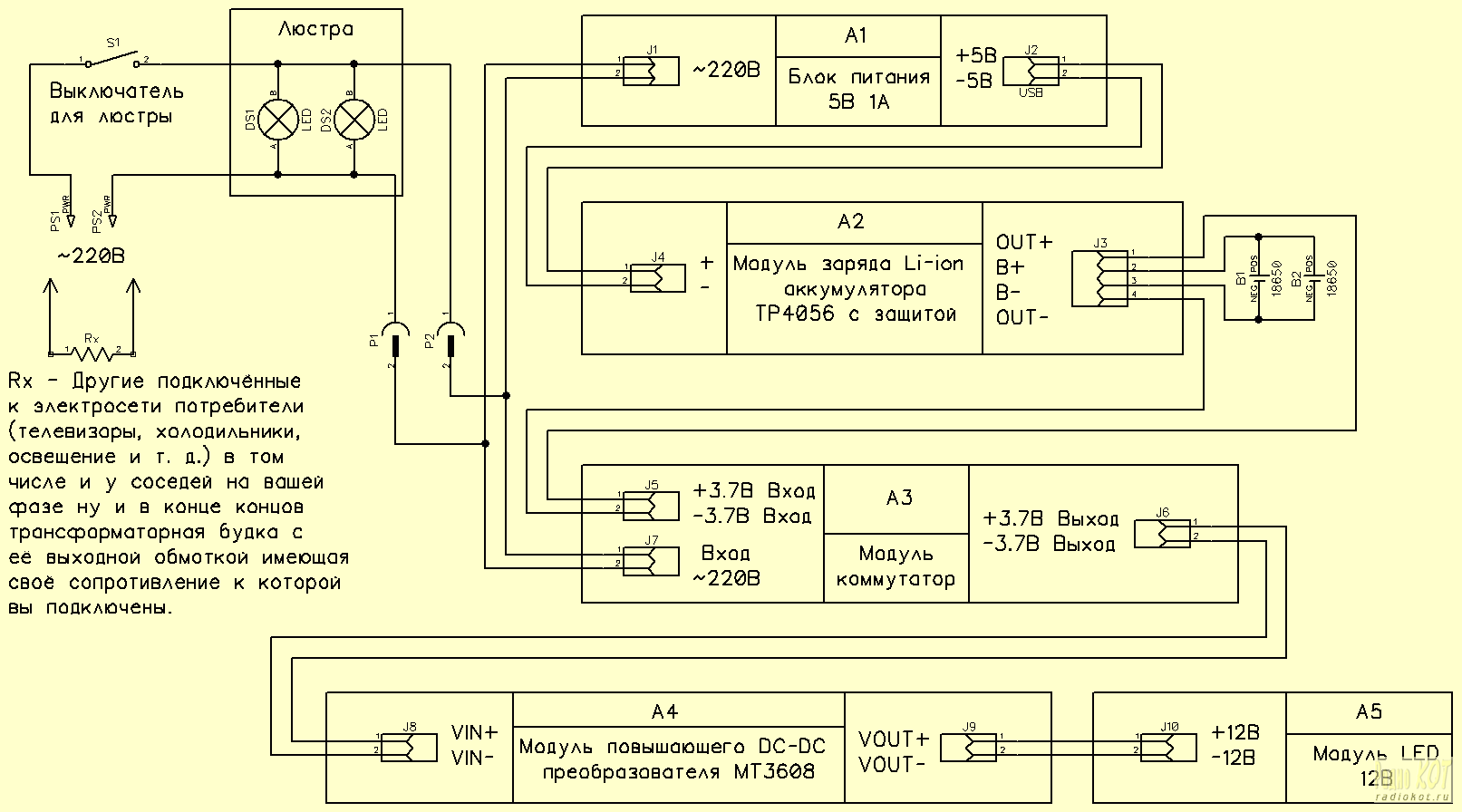

Все платы соединяются согласно схеме "Соединения между блоками"

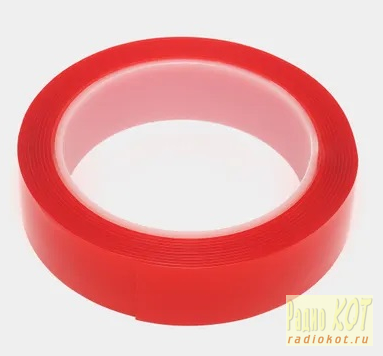

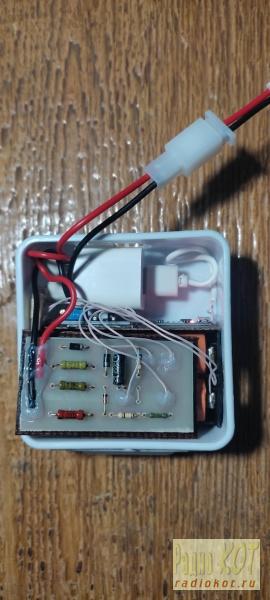

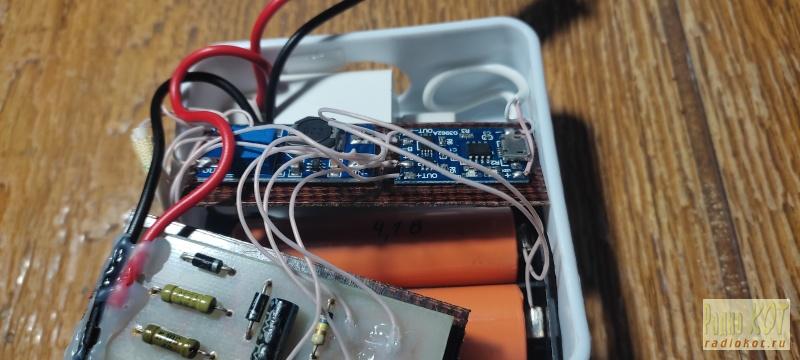

и крепятся на не фольгированном текстолите на двухсторонний скотч Screenshot_6.

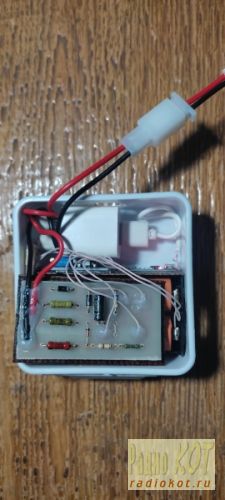

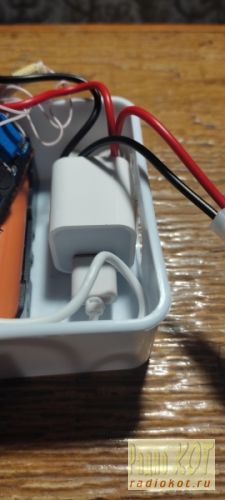

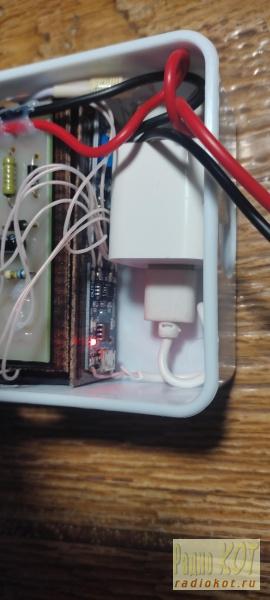

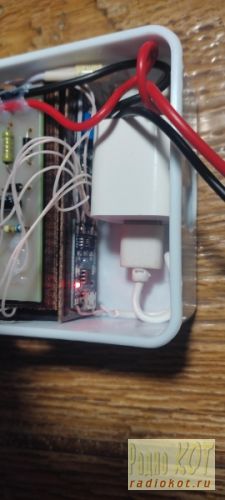

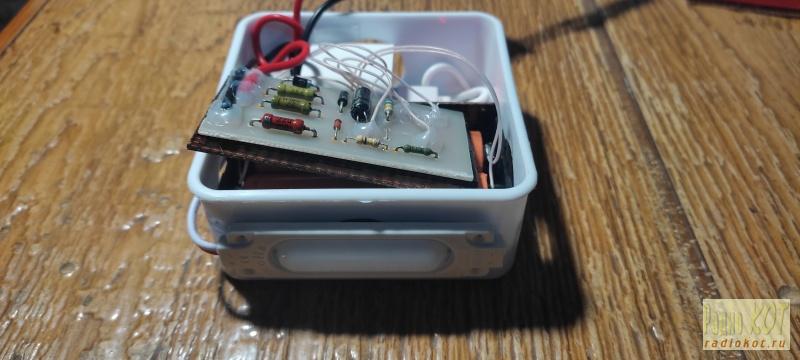

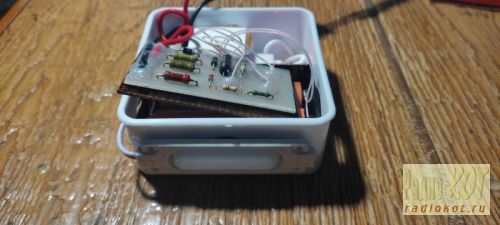

Аккумуляторы вставляются в отсек для батареек паралленьно. Есть фотографии готового устройства.

Внимание:
При подключении аварийной LED лампы к люстре - Все её платы находятся под высоким фазным напряжением и поэтому её нельзя трогать голыми "лапками". Соблюдайте правила электробезопасности.
