Немного посложнее есть книжка: Новопольский В.А. - Работа с электронно-лучевым осциллографом. Практический курс (1999).
Можете на моем сайтике найти...
_________________ Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
Но вообще все просто - осциллографом измеряешь период, а частота = 1/период.
Одна клетка по горизонтали соответствует значению, выбранному ручкой развертки (5 миллисекунд = 5*10Е-3 секунд, 5 микросекунд = 5*10Е-6 секунд). Ставишь сигнал точно посередине экрана и смотришь по центральной горизонтальной линии экрана, сколько клеток занимает полный период сигнала (от линии вверх, потом вниз, ниже линии, потом снова к линии). Частота в герцах равна единице, деленой на полученное значение в секундах.
Например, если при выбранной развертке 5 миллисекунд на деление период сигнала на экране составляет 3,5 деления. Значит, период сигнала = 3,5*(5*10Е-3)=0,0175 сек. Тогда частота =1/период=1/0,0175=57 Герц
Во многих осциллографах есть ручки, которыми можно растянуть или сжать изображение, перед измерением их надо закрутить до щелчка. Еще бывает растяжка на 5 или 10, ее надо выключить, или учесть при вычислениях.
Перед измерением обязательно откалибровать осциллограф, иначе достоверность измерения нулевая. Любой (почти) осциллограф имеет выход прямоугольного тестового сигнала, частотой обычно 1 кГц, где нибудь сбоку или сзади или на передней панели. Как откалибровать, читай инструкцию на осциллограф. Вообще, инструкции на отечественные осциллографы чрезвычайно занудны, но очень информативны, в них все написано.
Спасибо вам за внимание а как перевести вот есть 5 милисекунд и есть 5 микросикунд как подсчитывать такой сигнал если цыфры одинаковые только там микро сикунды а там милисикунды
Приставка милли- означает одна тысячная, микро- одна миллионная, еще есть нано- и пико-...
Все это лучше знать, так как широко используются в электронике везде, например при обозначении номиналов резисторов и конденсаторов. Книжки для начинающего радиолюбителя помогут.
..как перевести вот есть 5 милисекунд и есть 5 микросикунд как подсчитывать такой сигнал если цыфры одинаковые только там микро сикунды а там милисикунды
Для начала, вам необходимо развернуть сигнал ручками регулировки так, что бы один период занимал одно деление на экране осциллографа!
При этом помните что на осциллографе есть ручки плавной регулировки, они обычно расположены в центре основного ступенчатого переключателя Длительности! Так вот, для измерения, эти ручки должны быть повёрнуты в исходное состояние. Иначе измерение будет не верным.
Когда добьётесь, что бы период сигнала умещался точно в одну клетку на экране, тогда расскажите, на сколько миллисекунд или микросекунд указывает ручка Длительности.
Вот тут на картинке (еле нашёл) период примерно равен одной клетке!
У вас должно быть так же. Амплитуда (высота) сигнала, при этом, вам не важна.

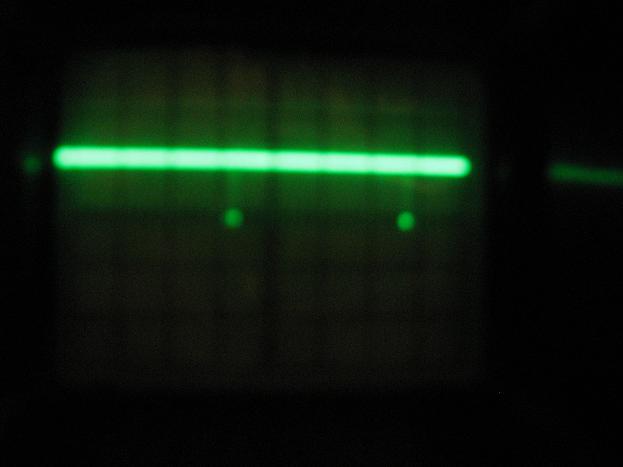

Привет всем! Вообщем обзавелся я осциллографом, и вот значит вопрос. У мну есть генератор кварцевый с частотами 100, 10, 1кгц. Ну и вот подключаю осцил на выход 1кгц, потм долго и упорно ловлю сигнал, поймаю а он через некоторое время опять уплывает. Ну ладно, на экране у меня линия а под ней точки, это правильно, так и должно быть? фоту могу дать но она плохо получается это какие импульсы? могу еще поставить длительност так чтобы пробегала точка с хвостом
о во в ждушем поймал, картина та-же у меня установлена длительность 0.2 милисекунды и от точки до точки 4 деления, значит длительность 0.8мс, а частота 1/0.8=1.25кгц?
Вложения:
Комментарий к файлу: вот фото извините за качество IMG_0010.JPG [20.52 KiB]
Скачиваний: 1386
_________________ Ко мне можно на "ты", так даже лучше!
У осциллографов обычно есть две ручки в синхронизации - "Уровень" и "Стаб". А также переключатели - переменный-постоянный и плюс-минус. Вот все они и отвечают за то, чтобы луч остановить на экране...
_________________ Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
луч то уже поимал, в ждущем режиме, но картина на экране меня смущает, генератор вроде прямоугольных импульсов, так было на картинке со схемкой нарисовано, а там какие-то точки. так и должно быть?
у мну етих переклюсателей как-бэ нету (ОМЛ-3М) , только синхронизация + - , ловится ручками синхронизация и длина развертки, это то я все знаю
_________________ Ко мне можно на "ты", так даже лучше!
Хм, вот мне в голову пришла мысля, да и в инструкции так написано. Вот генератор осцилографа генерирует пилобразное напряжение. так. А что-бы посмотреть синусоидальное напряжение надо синхронизировать от внешнего генератора? А я уже смотрел синусоиду из розетки (через транс) это как так? или это неверные показания?
_________________ Ко мне можно на "ты", так даже лучше!
Но Вы же опытный кот, должны знать принцип формирования изображения на экране осциллографа, и зачем в осциллографе генератор пилообразного напряжения. Это не так уж и сложно, всю литературу можно найти у Радиокота. Странно даже такие вопросы читать....
По поводу Вашей картинки. Вы наблюдаете на экране прямоугольный(?) импульс с очень короткой длительностью и очень большим периодом следования. Чтобы сказать, прямоугольный это импульс или нет, нужно "растянуть" изображение на экране - поставить переключатель развертки в положение, соответствующее нескольким микросекундам на деление. Но в этом случае велика вероятность, что сам импульс исчезнет с экрана - период следования большой. Здесь и поможет внешняя синхронизация. Переводите осциллограф в режим внешней синхронизации, а сигнал подаете одновременно на вход Y и вход синхронизации. И добиваетесь устойчивого изображения на экране ручками регулирования уровня синхронизации. При регулировке этими ручками должно получаться два устойчивых изображения - синхронизация будет либо по фронту либо по спаду импульса. На экране это должно выглядеть как перепад напряжения: линия горизонтально - резко вниз (вверх) - линия снова горизонтально, но на другом уровне. Синусоиду обычно смотрят в режиме внутренней синхронизации - этого хватает для большинства случаев. Но можно смотреть и в режиме внешней, принцип тот же, что и вышеописанный. А для просмотра сигнала питающей сети есть специальный режим - синхронизация от сети. Ну, и сигнал от розетки подаем через развязывающий трансформатор, все правильно. ...Есть еще один интересный режим работы осциллографа - два синусоидальных сигнала одновременно подаются на входы X и Y осциллографа. Так можно измерять частоту сигнала....
Вот спасибо! Премного благодарен! Я так и хотел сделать, но были сомнения - можно ли с одного и того-же генератора подавать сигнал и на Y и на X. Теперь все понятно.
RA0SRR писал(а):
...Есть еще один интересный режим работы осциллографа - два синусоидальных сигнала одновременно подаются на входы X и Y осциллографа. Так можно измерять частоту сигнала....
Упс, не очень понял. Частоту то и с внутренней синхронизацией можно посмотреть.
_________________ Ко мне можно на "ты", так даже лучше!

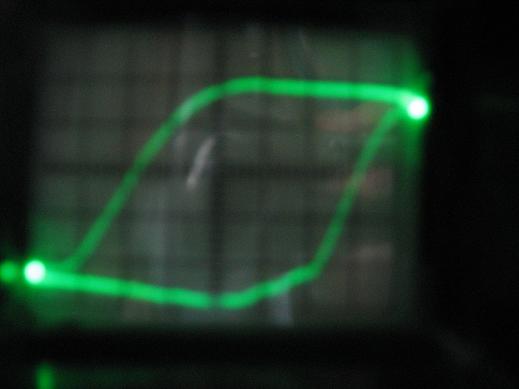

...Есть еще один интересный режим работы осциллографа - два синусоидальных сигнала одновременно подаются на входы X и Y осциллографа. Так можно измерять частоту сигнала....
один сигнал вроде идёт с ГСС(если память не изменяет) измерение частоты методом фигур Лиссажу
