Всё нашёл спасибо

Такое дело: Элемент - "С1", Package - "C-5", Library - "discrete".
Чего-то не нахожу такую библиотеку и такой Package. Что за "discrete"?

Где взять нормальное лекарство для версии 16r1?
А то после приёма побочные эффекты...

Где библиотек докачать?

KakEagle.narod.ru



на оф сайте - Cadsoft.de

Да, класная настойка, и к r1 подошла.

А что насчёт Library - "discrete"?
Как мне редактировать Пакажес обекта если библиотеки к котрой он относиться нет? Да и элемента такого нет. Он может гдето в файле схемы сидит?

Благодарю за столь скорый ответ.

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>

не понял вопрос.

На чертеже присутствует Конденсатор: Дивайс - CAPNP-5 c Пакажесом С-5. В информационном окне указанно, что пренадлежит библиотеке "discrete". Но не нахожу не CAPNP-5 не С-5, и не библиотеку "discrete". Как такое могит быть?

У игла довольно интересная система. Он собирает схемы и платы с куском библиотеки, оставляя только ссылку на исходнй код. Т.е. если вы создали схему с некой сторонней библиоткой, то она 100% откоется у всех (при наличии лицензии) даже у тех, у кого нет этой библиотеки. Но вот изменить этот компонент или извлечь его из схемы у меня пока не удалось. Если есть способ - сообщите.

На всякий случай приаттачил рекарство (надеюсь с правилами форума не порамсим, но заранее прошу прощения). У меня дла .4.16 годовой давности работает как для Вин так и для *никс. Попробуйте для р2.

Мне стало известно, что необходимая мне библиотека "Discrete", имееться в более ранних версиях. Скачав версию 11r2 я получил то, что было необходимо.
Однако, вопрос замены компонента одной библиотеки, на компонент другой, остаёться открыт...

Всем привет, вот неделю назад начал заниматься всяким паянием-рисованием плат, то есть сами понимаете, такого нуба как я ещё поискать .
И тут недавно услышал об этой проге, поставил её и значит решил потренероваться, перерисовать схемку из книжечки. И значит провода нарисовал, а дальше-то надо вставлять конденсаторы, резисторы... Ну вобщем где там ресизстор и транзистор в библиотеке деталей я нашёл. А вот конденсаторы не нашёл. Это вот первая проблема.
И вторая: у меня есть можеди деталей, но все они отечественные (КТ315Д.....). А есть какая-нить таблица аналогов импортных, ибо в Eagle все детали заморские...

в гугл всё есть.

http://www.google.ru/search?as_q=%D0%9A%D0%A2315+%D0%B0%D0%BD%D0%B0%D0%BB%D0%BE%D0%B3&hl=ru&newwindow=1&rls=DVXA%2CDVXA%3A2006-27%2CDVXA%3Aen&num=100&btnG=%D0%9F%D0%BE%D0%B8%D1%81%D0%BA+%D0%B2+Google&as_epq=&as_oq=&as_eq=&lr=&as_ft=i&as_filetype=&as_qdr=all&as_occt=any&as_dt=i&as_sitesearch=&as_rights=&safe=images

Как-то встречал, что игл умеет экспортить платы в векторный формат, но так и не нашёл как. Во всех экспортах только расты. Может я не туда смотрю а?

Spider
Итак открываешь плату которую надо в вектор перегнать потом жмешь на кнопку CAM откроется окно.
В позиции Devise выбираешь EPS в позицию Scale ставишь 1 в поле File название и путь для файла потом выбираешь те слои что тебе надо и жмешь Process Job если надо чтобы и отверстия под выводы тоже были то свавишь галочку на Fill pads вот и все он сделает файл потом просто заходишь в тот кактало куда указывал путь вывода файла и меняешь его расширение на *.eps вот и все вуаля у тебя векторный файл.

Народ а где кол-во слоёв ставиться ? а то гн у меня всегда на 2 стороны разводит.

В P-CAD есть инструмент "линейка" - как в Игле померять расстояния между двумя точками ?

скажите, а где можно скачать Игл?

4-й ответ на этой (3-й) странице !!!

Из каких форматов можно конвертировать плату (именно плату с дорожками) в Игловский формат или хотя бы в Eagle script? Пробовал различные конвертеры из DXF (на оф. сайте в разделе Downloads), создается такое впечатление, что они вообще не работают

Кто нибудь может обьяснить почему у меня в игле не разводятся СМД микросхемы? уже все перепробовал...
Разводится все кроме СМД
Может я чтото нетак делаю...?

есть такое понятие, как net classes и design rules.
почитайте про них...
их надо настраивать и при ручной разводке.
и вообще советую разводить все руками и головой..

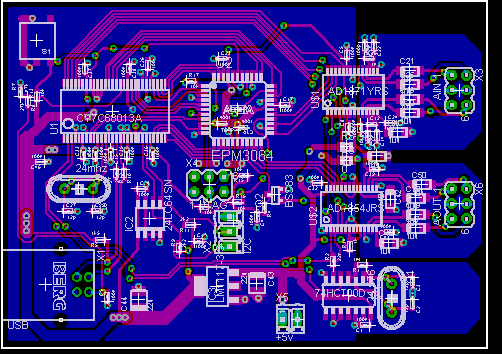

скажем, такая плата разводится за 2 часа, если не спешить еще и с корректировкой схемы...

Eagle достаточно серьезная программа.это только на первый взгляд кажется топорной... В ней я обгоняю всх знакомых пикадщиков, особенно на больших многослойках

Привет всем.
Может не в тему, но спрошу так как мне очень надо :
Я развел печатку в EAGLE 4.16 ,хочу заказать изготовление плат в РЕЗОНИТЕ,но мне сказали что я должен им для оформления заказа прислать файлы GERBER со своей печатки.Так вот вопрос : как мне сделать этот самый GERBER из имеющейся у меня печатки,для чего он вообще нужен этот GERBER.Буду благодарен любой консультации.
Можете скинуть в АСЮ :394092168.
